Egenskaper

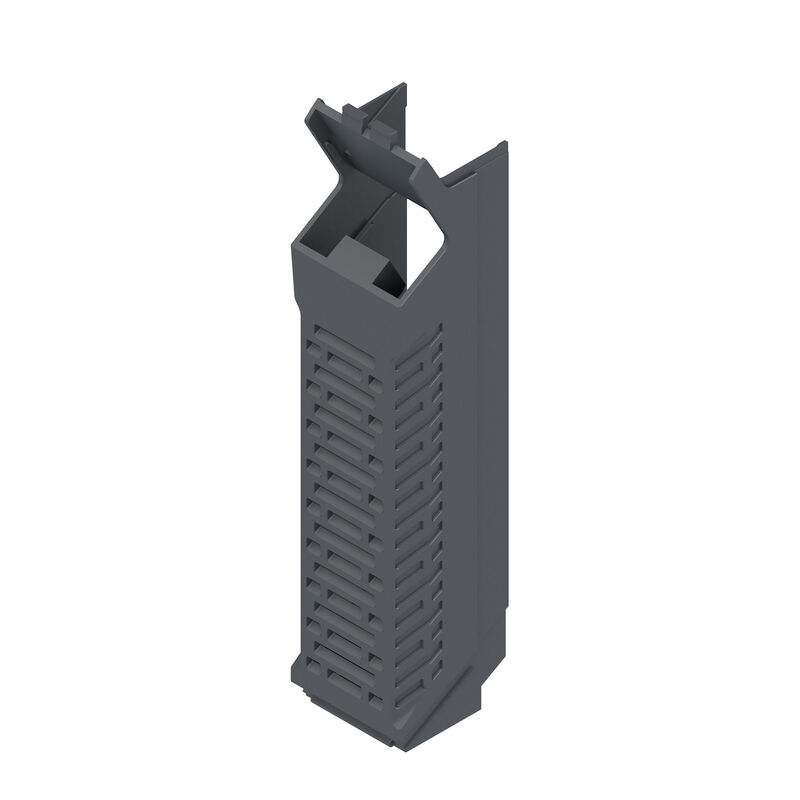

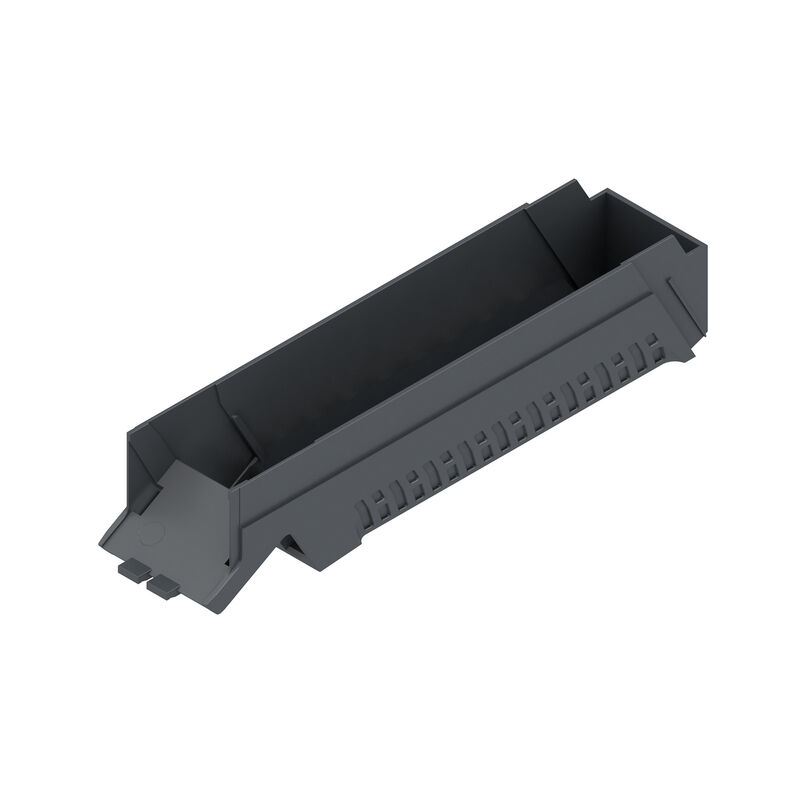

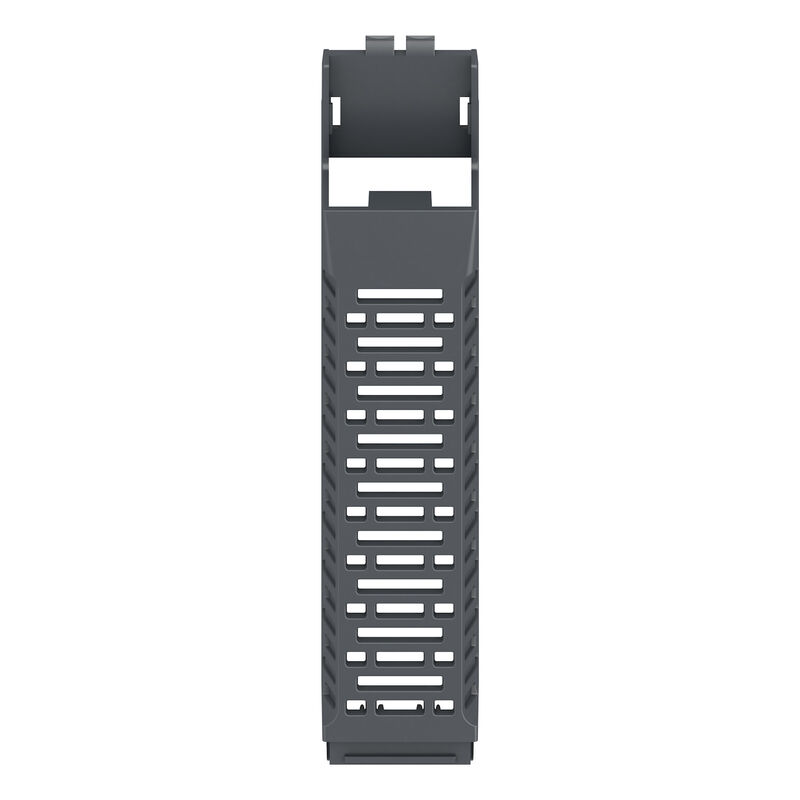

| Utförande | Modulär kapsling, OMNIMATE Housing – serie CH20M grafitgrå, Sidodel, Bredd: 22.5 mm |
| Art.nr. | 1451120000 |
| Typ | CH20M22 S PSCSC GGY 2019 |
| GTIN (EAN) | 4050118255928 |
| Förp. | 10 items |
| Djup | 105,5 mm |
| Byggdjup (tum) | 4,154 inch |
| Höjd | 22,8 mm |
| Bygghöjd (tum) | 0,898 inch |
| Bredd | 22,5 mm |
| Byggbredd (tum) | 0,886 inch |
| Nettovikt | 9,3 g |
| Temperaturområde för användning | -40 °C...120 °C |
| Fuktighet | 5–93% rel. fuktighet, Tu = 40 °C, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Isoleringsmaterial | PA 66 GF 30 |
| Isoleringsmaterialgrupp | I |
| Färgkod | grafitgrå |
| Färgtabell (jämförbar) | RAL 7024 |
| Gjutbarhet | Nej |
| Skyddsklass | IP20 efter installation |
| Antal anslutningsnivåer | 1 |
| Antal platser för mäthylsstickproppar | 1 |
| Antal poler, max. | 4 |
| Antal ventilationsöppningar | 2 |
| Utskärning som förberedelse för funktionell port integrerad | Nej |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212785) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1451120000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Uppfyllelse |
