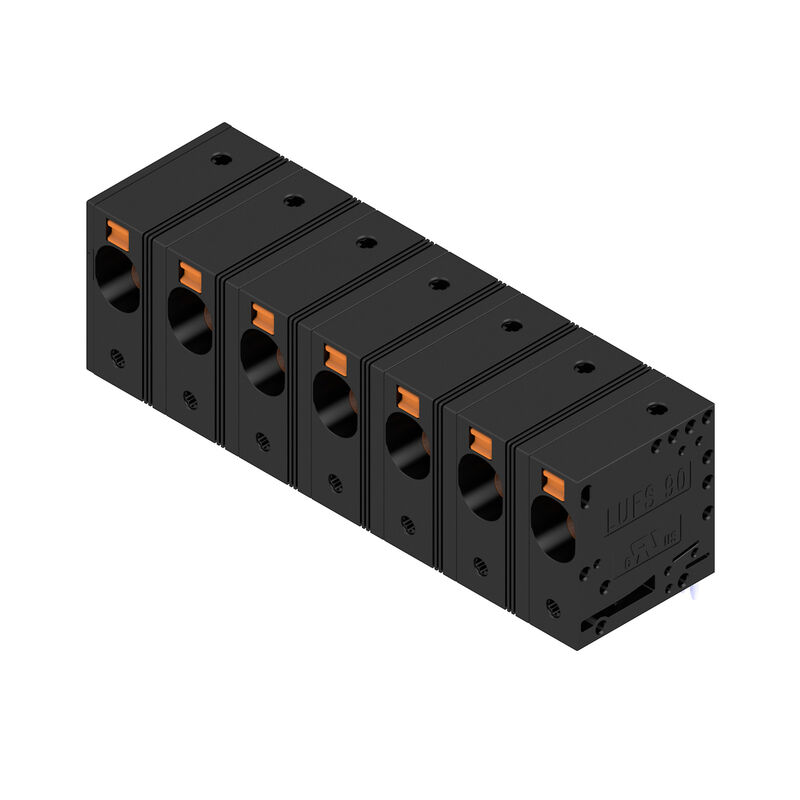

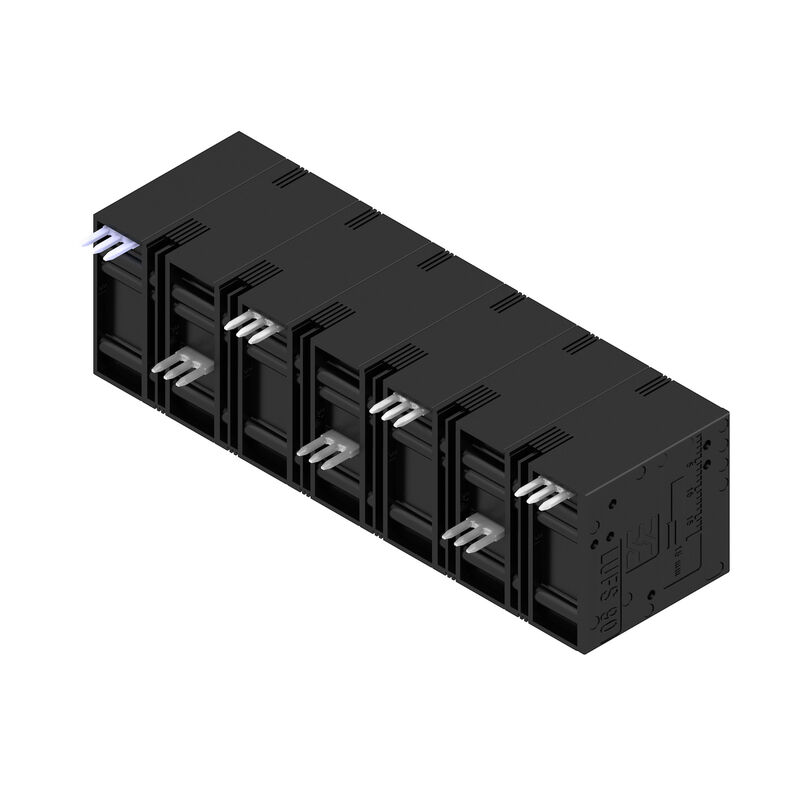

LUFS 15.00/07/90V 5.0SN BK BX
Kretskortsplint, 15.00 mm, Antal poler: 7, 90°, Lödstiftlängd (l): 5 mm, svart, PUSH IN utan manöverknapp, Anslutningsområde, max. : 16 mm², Box
Produkt-ID
2500600000
Egenskaper
| Utförande | Kretskortsplint, 15.00 mm, Antal poler: 7, 90°, Lödstiftlängd (l): 5 mm, svart, PUSH IN utan manöverknapp, Anslutningsområde, max. : 16 mm², Box |
| Art.nr. | 2500600000 |
| Typ | LUFS 15.00/07/90V 5.0SN BK BX |
| GTIN (EAN) | 4050118604474 |
| Förp. | 10 items |
| Produktparametrar |
IEC: 1000 V / 101 A / 0.5 - 25 mm² UL: 600 V / 53 A / AWG 18 - AWG 4 |
| Förpackning | Box |
| Djup | 28,55 mm |
| Byggdjup (tum) | 1,124 inch |
| Höjd | 35 mm |
| Bygghöjd (tum) | 1,378 inch |
| Höjd lägstbyggande | 30 mm |
| Bredd | 101,8 mm |
| Byggbredd (tum) | 4,008 inch |
| Nettovikt | 82,19 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie LU |
| Ledaranslutningsteknik | PUSH IN utan manöverknapp |
| Montering på kretskortet | THT lödanslutning |
| Ledarutgångsriktning | 90° |
| Delning i mm (P) | 15 mm |
| Delning i tum (P) | 0,591 " |
| Antal poler | 7 |
| Polradstal | 1 |
| Uppgraderbar av kunden | Nej |
| Antal rader | 1 |
| Lödstiftlängd (l) | 5 mm |
| Dimensioner för lödstift |
d = 1,2 mm
oktagonal |
| Diameter bestyckningshål (D) | 1,7 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| Antal lödstift per pol | 2 |
| Skruvmejselklinga | 0,8 x 4,0 |
| Avisoleringslängd | 18 mm |
| L1 i mm | 90 mm |
| L1 i tum | 3,543 " |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Beröringsskydd enligt DIN VDE 57 | beröringssäker med anslutna kontaktdon från 6 mm² |
| Skyddsklass | IP20 |
| Isoleringsmaterial | Wemid (PA) |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −40 °C |
| Driftstemperatur, max | 120 °C |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 16 mm² |
| Ledardiameter, AWG, min. | AWG 18 |
| Ledardiameter, AWG, max | AWG 4 |
| entrådig, min. H05(07) V-U | 0,5 mm² |
| entrådig, max. H05(07) V-U | 16 mm² |
| Flertrådig, min. H07 V-R | 10 mm² |
| flertrådig, max. H07V-R | 25 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 25 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,5 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 16 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,5 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 16 mm² |
| Anslutningsbar ledare |
|
| Referenstext |
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P) |
| Märkström, min. antal poler (Tu=20°C) | 101 A |
| Märkström, max. antal poler (Tu=20°C) | 76 A |
| Märkström, min. antal poler (Tu=40°C) | 76 A |
| Märkström, max. antal poler (Tu=40°C) | 86 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 1 000 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 8 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Märkspänning (användargrupp B / CSA) | 600 V |
| Märkspänning (användargrupp C / CSA) | 600 V |
| Märkspänning (användargrupp D / CSA) | 600 V |
| Märkström (användargrupp B / CSA) | 53 A |
| Märkström (användargrupp C / CSA) | 53 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Ledardiameter AWG, min. | AWG 18 |
| Ledardiameter AWG, max. | AWG 4 |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkspänning (användargrupp E / UL 1059) | 1 000 V |
| Märkström (användargrupp B / UL 1059) | 53 A |
| Märkström (användargrupp C / UL 1059) | 53 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Märkström (användargrupp E / UL 1059) | 53 A |
| Ledardiameter AWG, min. | AWG 18 |
| Ledardiameter AWG, max. | AWG 4 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 315 mm |
| VPE-bredd | 136 mm |
| VPE-höjd | 53 mm |
| Test: Hållfasthet för märkningar |
|
| Test: Klämbar area |
|
| Test beträffande ledare som skadats och lossnat oavsiktligt |
|
| Frånslagstest |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • AEH utan plastkrage enligt DIN 46228/1 • AEH med plastkrage enligt DIN 46228/4 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Mätuttaget kan endast användas som potentialmätpunkt. • Enpunkts kretskortsplint kan användas för spänningar upp till 1500 V (DC) och 1000 V (AC). Den tillämpliga apparatstandarden och de erforderliga utrymnings- och krypningsavstånden bör iakttas i applikationen • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
