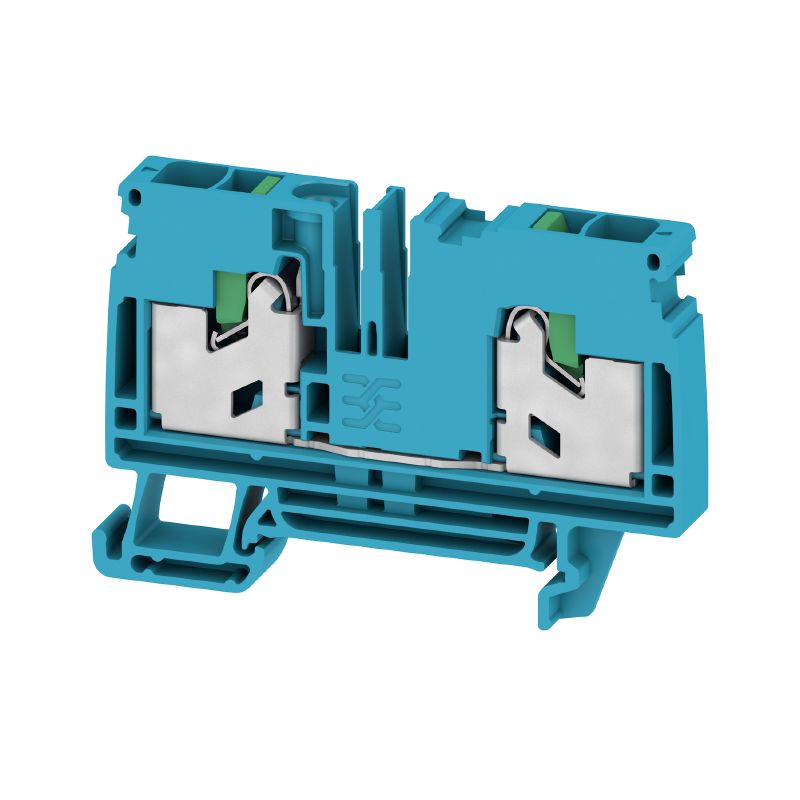

Morsettiera passante, SNAP IN, blu, 6 mm², 41 A, 1000 V, Numero di collegamenti: 2

N. articolo 2935550000
Apri nel configuratore
Download foglio dati Supporto ingegneristico
Accessori 29 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Dati generali per l’ordinazione

Versione
Morsettiera passante, SNAP IN, blu, 6 mm², 41 A, 1000 V, Numero di collegamenti: 2
N. d’ordine
2935550000
Tipo
S2C 6 BL
GTIN (EAN)
4099986686281
CPZ
50 Pezzo

Dimensioni e pesi

Profondità
45,5 mm
Profondità (pollici)
1,791 inch
Posizione verticale
66,5 mm
Altezza (pollici)
2,618 inch
Larghezza
8,1 mm
Larghezza (pollici)
0,319 inch
Peso netto
18,566 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-0.5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
blu
Colore elementi di azionamento
verde
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
con perno d'arresto
No
Esecuzione a prova di esplosione
No
Lati aperti
destra
Tipo di fissaggio
innestabile
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Blade size
1,0 x 5,5 mm
Calibro a norma 60 947-1
A5
Direzione di collegamento
in alto
Finomsodratú, min. (névleges csatlakozás)
1,5 mm²
Lunghezza di spellatura
12 mm
Numero di collegamenti
2
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de conexión del conductor, flexible, mín.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
1 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
1 mm²
Sección del conductor, semirrígido, máx.
0,5 mm²
Sección del conductor, semirrígido, mín.
1 mm²
Sección transversal de conductor, núcleo rígido, máx.
6 mm²
Section de raccordement, souple, max.
6 mm²
Sezione di collegamento cavo AWG, max.
AWG 8
Terminal tubular doble, max.
1,5 mm²
Terminal tubular doble, min.
0,5 mm²
Tipo di collegamento
SNAP IN
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
1 mm²
Wire connection cross section AWG, min.
AWG 22
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, solid core, min.
1 mm²

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22

Dati dimensionamento

Sezione di dimensionamento
6 mm²
Tensione nominale
1.000 V
Tensione DC nominale
1.000 V
Corrente nominale
41 A
Corrente con conduttore max.
41 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,78 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
1,31 W
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
