SAIS-3/11-7/8
SAIS-3/11-7/8
SAIS-3/11-7/8

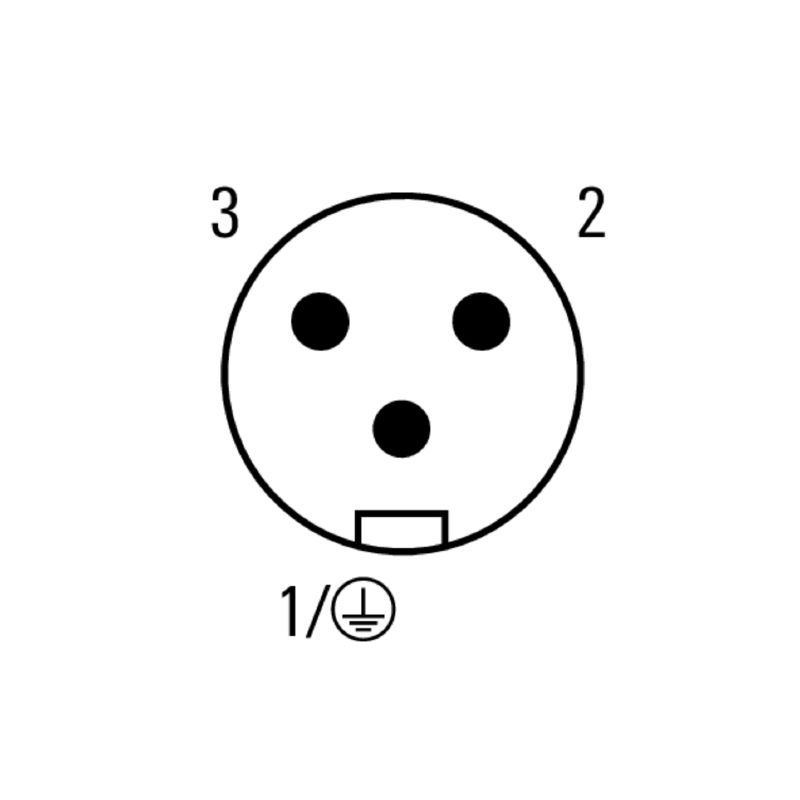

Schema dei poli
Male

SAIS-3/11-7/8

Field attachable connector, 7/8"

N. articolo 1291880000
Download foglio dati Soutien à l'ingénierie
Prodotti correlati 12
Approvals General ordering data Dimensiones y pesos Environmental Product Compliance Dati tecnici connettori ad innesto liberamente confezionabili Dati generali Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E307231

General ordering data

Versione
Field attachable connector, 7/8"
N. d’ordine
1291880000
Tipo
SAIS-3/11-7/8
GTIN (EAN)
4050118085495
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
58 g

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 50
Codifica
nessuno
Collegamento schermato
Nessuno
Corrente nominale
12 A
Corrente nominale
9 A (4 e 5 poli), 12 A (3 poli)
Diametro del cavo, max.
10 mm
Diametro del cavo, min.
8 mm
Genere di contatto
Maschio
Grado di lordura
3
Grado di protezione
IP67
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PBT
Materiale dei contatti
CuZn
Numero di poli
3
Pressacavo
PG 11
Resistenza d'isolamento
108 Ω
Sezione di collegamento cavo, max.
1,5 mm²
Sezione di collegamento cavo, min.
0,5 mm²
Sezione di collegamento, max.
1,5 mm²
Sezione di collegamento, min.
0,14 mm²
Superficie dei contatti
dorata
Tensione nominale
300 V
Tipo di collegamento
Schraubanschluss

Dati generali

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 50
Codifica
nessuno
Collegamento 1
7/8"
Collegamento 2
Vite
Collegamento schermato
Nessuno
Corrente nominale
12 A
Corrente nominale
9 A (4 e 5 poli), 12 A (3 poli)
Diametro del cavo, max.
10 mm
Diametro del cavo, min.
8 mm
Diametro esterno conduttore
-
Filettatura del collegamento
7/8"
Grado di lordura
3
Grado di protezione
IP67
Materiale base della custodia
PBT
Materiale dei contatti
CuZn
Numero di poli
3
Pressacavo
PG 11
Resistenza d'isolamento
108 Ω
Sezione di collegamento cavo, max.
1,5 mm²
Sezione di collegamento cavo, min.
0,5 mm²
Superficie dei contatti
dorata
Tensione di dimensionamento (UL)
600 V
Tensione di impulso nominale
4.000 V
Tensione nominale
300 V
Tensione nominale
300 V
Tipo di collegamento
Schraubanschluss

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
