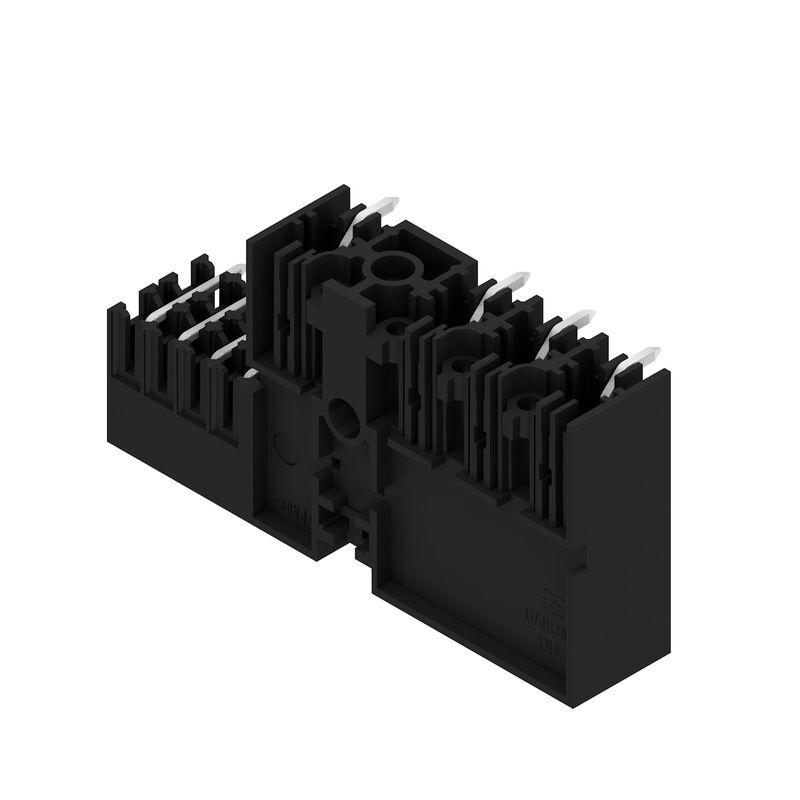

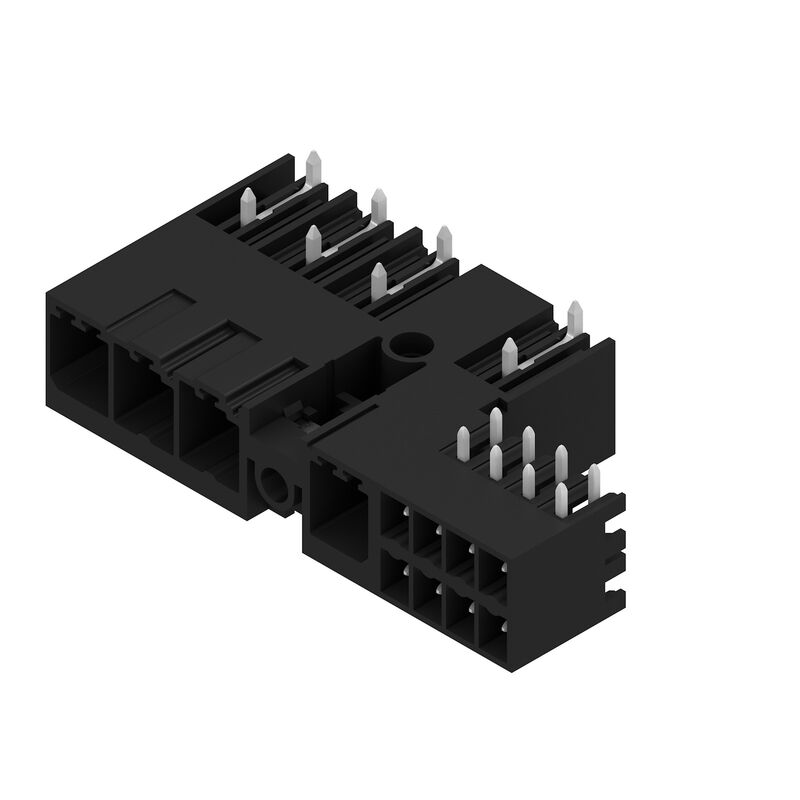

SV-SMT 7.62HP/04/270MSF4 SC/8 2.6SN BX — Obrázek výrobku

Stáhnout datový list Jednotlivá složka EDA Příbuzné výrobky

SV-SMT 7.62HP/04/270MSF4 SC/8 2.6SN BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Prostřední šroubovaná příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 4, 270°, Pájecí kolík, délka (l): 2.6 mm, pocínované, černá, Box

ID výrobku 2529650000

Vlastnosti

Všeobecné objednací údaje

Verze	Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Prostřední šroubovaná příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 4, 270°, Pájecí kolík, délka (l): 2.6 mm, pocínované, černá, Box
Číslo objednávky	2529650000
Typ	SV-SMT 7.62HP/04/270MSF4 SC/8 2.6SN BX
GTIN (EAN)	4050118539929
Množství	30 ks
Údaje výrobku	IEC: 1000 V / 41 A UL: 300 V / 33 A
Balení	Box

Rozměry a hmotnosti

Hloubka	28,3 mm
Hloubka (v palcích)	1,114 inch
Výška	14 mm
Výška (v palcích)	0,551 inch
Nejvyšší nebo nejnižší verze	11,4 mm
Šířka	54,31 mm
Šířka (v palcích)	2,138 inch
Čistá hmotnost	2 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Parametry systému

Skupina produktů	OMNIMATE Power - řada BV/SV 7,62HP
Typ připojení	Připojení desky
Montáž na PCB desku	Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)	7,62 mm
Rozteč v palcích (P)	0,3 "
Výstupní tvarovka	270°
Počet pólů	4
Počet pájených kolíků na pól	2
Pájecí kolík, délka (l)	2,6 mm
Rozměry pájecích pinů	0,8 x 1,0 mm
Průměr otvoru pájecího očka (D)	1,4 mm
Tolerance průměru otvoru pájecího očka (D)	+ 0,1 mm
L1 v mm	30,48 mm
L1 v palcích	1,2 "
L2 in mm	11,43 mm
L2 in inch	0,45 "
Počet řad	1
Množství řady kolíků	1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	safe to back of hand above the printed circuit board
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 20
Objemový odpor	2,00 mΩ
Může být kódováno	Ano
Utahovací moment šroubové příruby, min.	0,2 Nm
Utahovací moment šroubové příruby, max.	0,3 Nm
Zásuvná síla / pól, max.	12 N
Tažná síla / pól, max.	7 N

Údaje o materiálu

Izolační materiál	PA 9T
Barevný	černá
Barevný graf (podobné)	RAL 9011
Skupina izolačního materiálu	I
Komparativní index sledování (CTI)	≥ 600
Moisture Level (MSL)	1
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Struktura vrstev pájeného připojení	1...3 µm Ni / 4...6 µm Sn matný povrch
Struktura vrstev kontaktu konektoru	1...3 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	130 °C
Teplotní rozsah, instalace, min.	-25 °C
Teplotní rozsah, instalace, max.	130 °C

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	41 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	6 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s se 420 A

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	300 V
Jmenovité napětí (aplikační skupina C / UL 1059)	300 V
Jmenovité napětí (aplikační skupina D / UL 1059)	600 V
Jmenovitý proud (aplikační skupina B / UL 1059)	33 A
Jmenovitý proud (aplikační skupina C / UL 1059)	33 A
Jmenovitý proud (aplikační skupina D / UL 1059)	5 A
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Povrchová vzdálenost, min.	9,6 mm
Vzdušná vzdálenost, min.	6,9 mm

Balení

Balení	Box
Délka VPE	338 mm
Šířka VPE	130 mm
Výška VPE	33 mm

Technické údaje

Rozteč v mm (hybrid)	jmen.: 3,81 mm Hybridní komponent: Signal
Rozteč v mm (signál)	3.81 mm
Rozteč v palcích (hybrid)	jmen.: 0,15 " Hybridní komponent: Signal
Rozteč v palcích (signál)	0.15 "
Počet pólů (hybrid)	jmen.: 8 Hybridní komponent: Signal
Počet pólů (signál)	8
Počet pájených kolíků na pól (hybrid)	Hybridní komponent: Signal jmen.: 1
Počet pájených kolíků na pól (signál)	1
Rozměry pájecích pinů (hybrid)	Rozměry pájecích pinů: 0,8 x 0,8 mm Hybridní komponent: Signal
Rozměry pájecích pinů (signál)	0,8 x 0,8 mm
Rozměry pájecích pinů = d tolerance (hybrid)	Rozměry pájecích pinů = d tolerance: Spodní tolerance s označením (ukazuje minimum): -0,03 Horní tolerance s označením (ukazuje maximum): +0,01 Tolerance, jednotka: mm Hybridní komponent: Signal
Rozměry pájecích pinů = d tolerance (signál)	-0,03 / +0,01 mm
Průměr pájecího očka (hybrid)	Hybridní komponent: Signal jmen.: 1,3 mm
Průměr otvoru DPS (signál)	1.3 mm
Tolerance průměru pájecího očka (hybrid)	Hybridní komponent: Signal Tolerance průměru otvoru pájecího očka (D): ± 0,1 mm
Tolerance průměru otvoru DPS (signál)	± 0,1 mm
L2 in mm	11,43 mm
L2 in inch	0,45 "
Počet řad (hybrid)	Hybridní komponent: Signal
Počet řad (signál)	2
Materiál kontaktu (hybrid)	Hybridní komponent: Signal Materiál kontaktu: CuMg
Materiál kontaktů (signál)	CuMg
Povrch kontaktu (hybrid)	Hybridní komponent: Signal Povrch kontaktu: pocínované
Povrch kontaktů (signál)	pocínované
Struktura vrstev pájeného připojení (hybrid)	Struktura vrstev pájeného spojení: Materiál: Ni Pevnost vrstvy: min.: 1 µm max.: 3 µm Materiál: Sn Pevnost vrstvy: min.: 4 µm max.: 8 µm Hybridní komponent: Signal
Struktura vrstev pájeného připojení (signál)	1-3 µm Ni / 4-8 µm Sn
Struktura vrstev kontaktu konektoru (hybrid)	Struktura vrstev kontaktu konektoru: Materiál: Ni Pevnost vrstvy: min.: 1 µm max.: 3 µm Materiál: Sn Pevnost vrstvy: min.: 4 µm max.: 8 µm Hybridní komponent: Signal
Struktura vrstev kontaktu konektoru (signál)	1-3 µm Ni / 4-8 µm Sn
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění II/2 (hybrid)	Hybridní komponent: Signal jmen.: 320 V
Jmenovité napětí pro přepětí třídy / stupně znečištění II/2 (signál)	320 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/2 (hybrid)	Hybridní komponent: Signal jmen.: 160 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/2 (signál)	160 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/3 (hybrid)	Hybridní komponent: Signal jmen.: 160 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/3 (signál)	160 V
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (hybrid)	Hybridní komponent: Signal jmen.: 2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (signál)	2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (hybrid)	Hybridní komponent: Signal jmen.: 2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)	2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (hybrid)	Hybridní komponent: Signal jmen.: 2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (signál)	2.5 kV
Krátkodobý odpor proti zkratovému proudu (hybrid)	Krátkodobý odpor proti zkratovému proudu: 3 x 1 s s 80 A Hybridní komponent: Signal
Krátkodobý odpor proti zkratovému proudu (signál)	3 x 1 s s 80 A
Povrchová vzdálenost (hybrid)	Hybridní komponent: Signal min.: 4,38 mm
Vzdušná vzdálenost (hybrid)	Hybridní komponent: Signal min.: 3,6 mm
Jmenovité napětí (aplikační skupina B / CSA) (Hybrid)	Hybridní komponent: Signal jmen.: 300 V
Jmenovité napětí (aplikační skupina B / CSA) (Signál)	300 V
Jmenovité napětí (aplikační skupina C / CSA) (Hybrid)	Hybridní komponent: Signal jmen.: 50 V
Jmenovité napětí (aplikační skupina C / CSA) (Signál)	50 V
Jmenovitý proud (aplikační skupina B / CSA) (Hybrid)	Hybridní komponent: Signal jmen.: 9 A
Jmenovitý proud (aplikační skupina B / CSA) (Signál)	9 A
Jmenovitý proud (aplikační skupina C / CSA) (Hybrid)	Hybridní komponent: Signal jmen.: 9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)	9 A
Jmenovitý proud (aplikační skupina D / CSA) (Hybrid)	Hybridní komponent: Signal jmen.: 9 A
Jmenovitý proud (aplikační skupina D / CSA) (Signál)	9 A
Jmenovité napětí (aplikační skupina B / UL 1059) (Hybrid)	Hybridní komponent: Signal jmen.: 300 V
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)	300 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Hybrid)	Hybridní komponent: Signal jmen.: 50 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Signál)	50 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Hybrid)	Hybridní komponent: Signal jmen.: 300 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Signál)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059) (Hybrid)	Hybridní komponent: Signal jmen.: 5 A
Jmenovitý proud (aplikační skupina B / UL 1059) (Signál)	5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Hybrid)	Hybridní komponent: Signal jmen.: 5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)	5 A
Jmenovitý proud (aplikační skupina D / UL 1059) (Hybrid)	Hybridní komponent: Signal

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Technické specifikace viz výkonové kontakty

Technické údaje signálových kontaktů: 50 V / 5 A, délka odizolování 8 mm

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Specifikace diagramu: P1=7,62 mm; P2=3,81 mm

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

MFX a MSFX: X= Pozice středové příruby, např. MF2, MSF3

V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců

Soubory ke stažení

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274524)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2529650000)
Oznámení o změně produktu	[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823) [20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9.1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-03-01
ECLASS 13.0	27-46-03-01
ECLASS 14.0	27-46-03-01

Osvědčení

Schválení	![CURUS](/picture/CURUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
