Egenskaper
| Utförande | Testadapter (plint), 1.5 mm², 250 V, 6 A |
| Art.nr. | 1632330000 |
| Typ | WTA 2/ZA WDU2.5-10 |
| GTIN (EAN) | 4008190257330 |
| Förp. | 25 items |
| Djup | 83,9 mm |
| Byggdjup (tum) | 3,303 inch |
| Höjd | 66,1 mm |
| Bygghöjd (tum) | 2,602 inch |
| Bredd | 5 mm |
| Byggbredd (tum) | 0,197 inch |
| Nettovikt | 8,71 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 100 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fb1756cb-1941-42d9-9a81-7624ba3e17bb |
| Material | PA 66 |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-2 |
| med rasttapp | Ja |
| Monteringsanvisning | Direktmontage |
| Anslutningsarea, flertrådig, max. | 1,5 mm² |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 1 |
| Avisoleringslängd | 6 mm |
| Klämskruv | M 2,5 |
| Ledararea, entrådig, max. | 1,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 1 mm² |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Åtdragningsmoment, max. | 0,3 Nm |
| Åtdragningsmoment, min. | 0,3 Nm |
| Delning i mm (P) | 5 mm |
| Höjd med TS 35 | 107,6 mm |
| Antal poler | 1 |
| Monteringsanvisning | Direktmontage |
| Märkarea | 1,5 mm² |
| Märkspänning | 250 V |
| Märkström | 6 A |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,83 mΩ |
| Förlusteffekt enligt IEC 60947-7-x | 0,56 W |

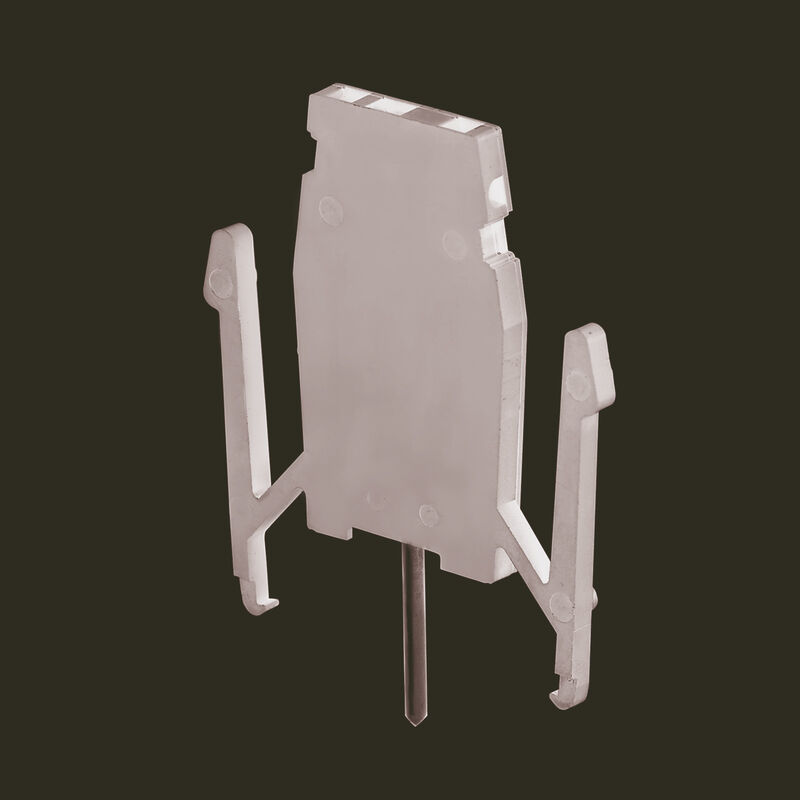

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Avbildning liknande |
| Teknikuppgifter Data |
[CAD data -- 21837_WTA_2-ZA_WDU2.5-10_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38070)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62423) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632330000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632330000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Uppfyllelse |
