CH20M17 B BUS BK/BK 2010

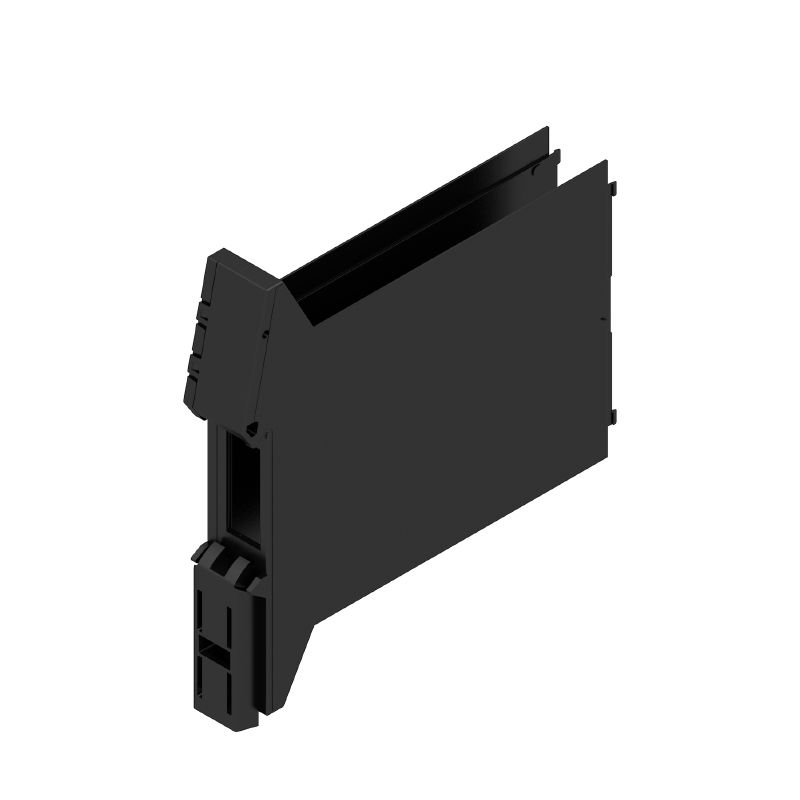

Produktillustration
CH20M17 B BUS BK/BK 2010

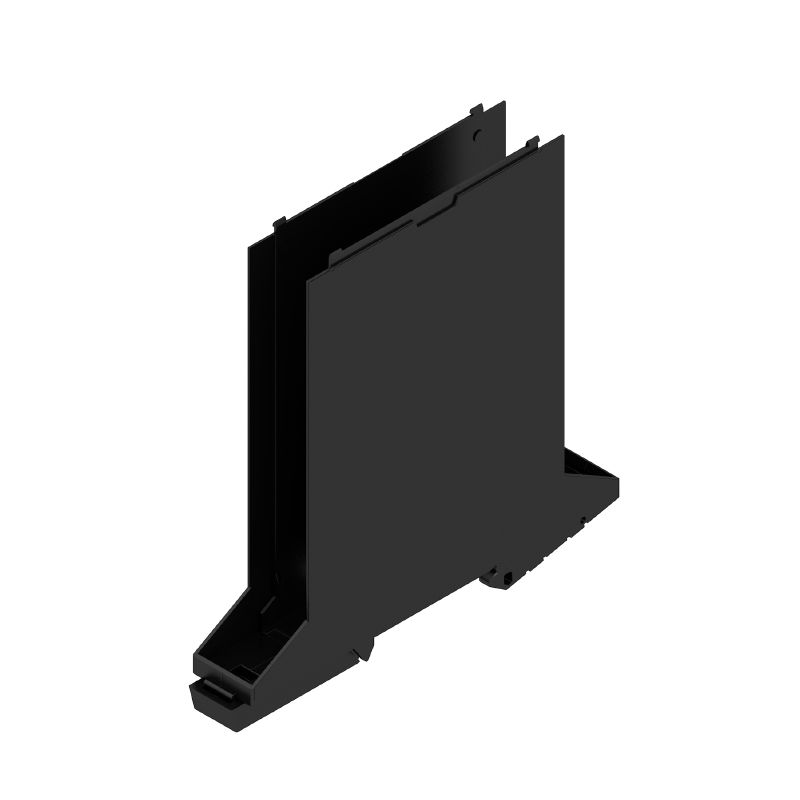

Produktillustration
CH20M17 B BUS BK/BK 2010
Produktfördel
Baselement med BUS-ursparning
CH20M17 B BUS BK/BK 2010
Profilritning

CH20M17 B BUS BK/BK 2010

Modulär kapsling, OMNIMATE Housing – serie CH20M svart, Baselement, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 17.5 mm

Produkt-ID 1366280000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 4 Använda produkter 4
Osvědčení Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Allmänna data Monteringsegenskaper Tests thermiques Komponentegenskaper Typ konstrukce - požadavky IN Anpassningsalternativ Viktig hänvisningstext Klassificeringar

Osvědčení

ROHS
Conform

Allmänna beställningsdata

Utförande
Modulär kapsling, OMNIMATE Housing – serie CH20M svart, Baselement, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 17.5 mm
Art.nr.
1366280000
Typ
CH20M17 B BUS BK/BK 2010
GTIN (EAN)
4050118167726
Cantidad
12 Pieza

Mått och vikter

Djup
108 mm
Byggdjup (tum)
4,252 inch
Höjd
109,3 mm
Bygghöjd (tum)
4,303 inch
Bredd
17,5 mm
Width (inches)
0,689 inch
Net weight
29,858 g

Temperaturer

Omgivningstemperatur
-25 °C…85 °C
Temperaturområde för användning
-40...120 ℃
Fuktighet
5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Ne SVHC nad 0,1 wt%

Materialdata

Brännbarhetsklass enligt UL 94
V-0
CTI (Comparative Tracking Index)
600 ≤ CTI
Grundläggande material
Plast
Isoleringsmaterial
PA 66 GF 30
Isoleringsmaterialgrupp
I
Yta
obehandlad

Allmänna data

Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Gjutbarhet
Nej
Montageskena obestyckad
TS 35
Skyddsklass
IP20 en condition installée

Monteringsegenskaper

Antal uttag för mäthylskontaktdon i monterad enhet, max.
6
Antal PCB:er, max.
1
Antal anslutningsnivåer, max.
3
Antal poler, max.
18
Komponenternas höjd på kretskortet, max
11,1 mm
Typ av montering av kretskortet
double-sided

Tests thermiques

Temperaturtester
  • Conditions du test:
    három ház sorban telepítve - térköz nélkül
  • Test axles:
    Orizzontale
  • Temperatura ambiente:
    80 °C
  • 전력 방출, 최대:
    0,9 W

Komponentegenskaper

Antal anslutningsnivåer, max.
3
Färg på påklickbar fot
svart
Skär ut området för den påklickbara foten för att förbereda
Contact bus non inclus !

Typ konstrukce - požadavky IN

Kretskortstjocklek
1,6 mm
Tolerans för kretskortstjocklek
± 0,15 мм
tolerans på kretskortets yttermått
±0,1 mm

Anpassningsalternativ

Alternativa färger
Mer på begäran
Behandlingsmöjligheter
Laserbehandling
Kundspecifik beställningsprocess
See guideline under downloads
Kundspecifik märkning möjlig
Sí

Viktig hänvisningstext

Produktinformation
Kretskortskontur, begränsade zoner och annan information för utformning av kretskortet finns i kategorianslutningstekniken under motsvarande stiftlister i nedladdningar.

Klassificeringar

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
