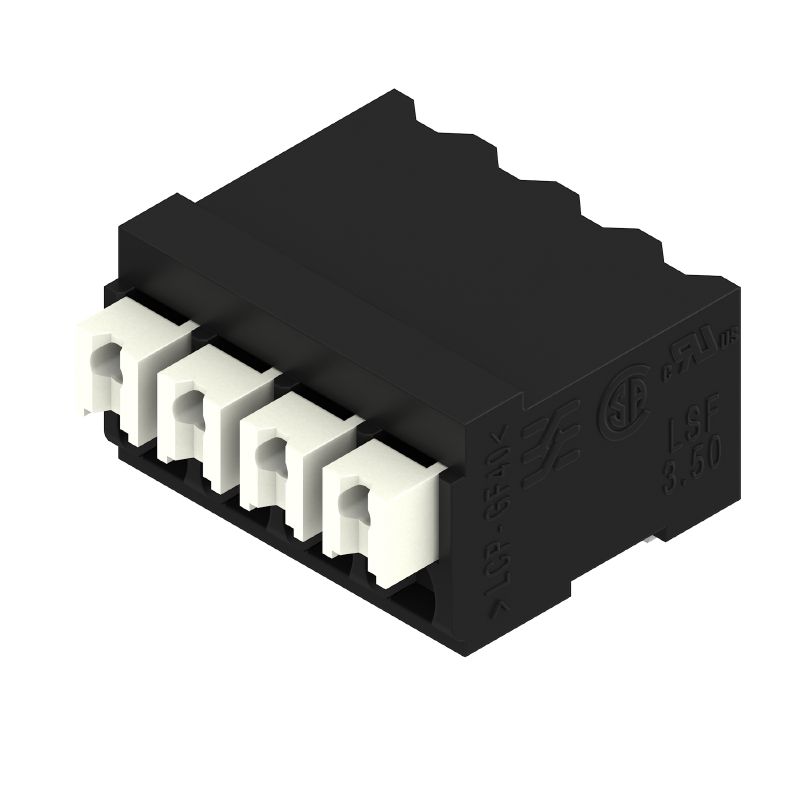

제품 이미지
LSF-SMT 3.50/04/90 1.5SN BK TU

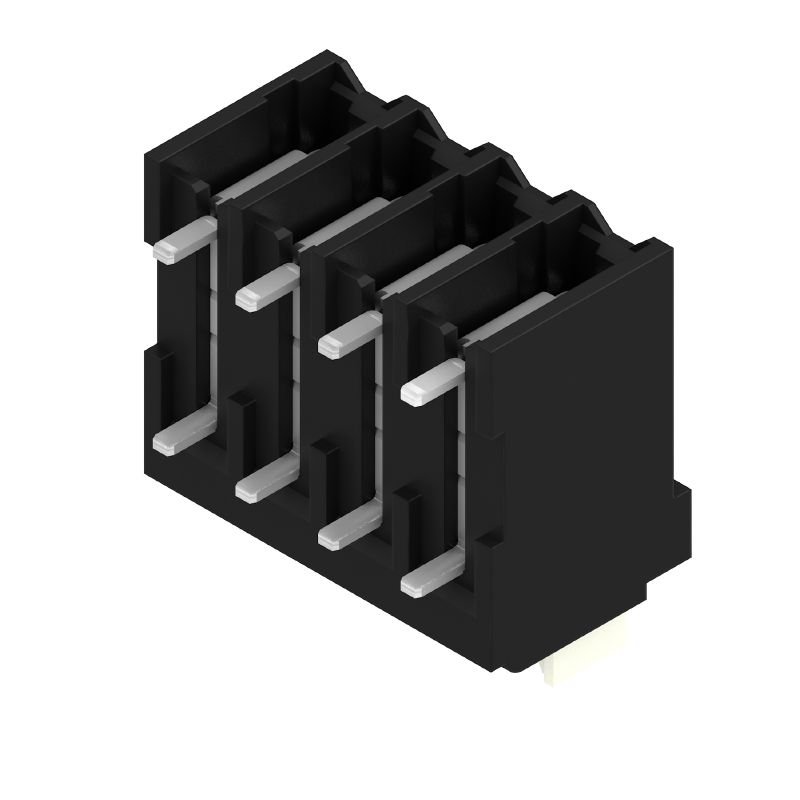

제품 이미지
LSF-SMT 3.50/04/90 1.5SN BK TU
Dimensional drawing
LSF-SMT 3.50/04/90 1.5SN BK TU
Graph
LSF-SMT 3.50/04/90 1.5SN BK TU
Graph

LSF-SMT 3.50/04/90 1.5SN BK TU

Nyomtatott áramköri panel csatlakozók, 3.50 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube

항목 번호 1870550000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 53
Agréments Általános rendelési adatok Dimensions et poids Temperatury Environmental Product Compliance System parameters Données des matériaux Csatlakoztatható vezetékek Rated data acc. to IEC Données nominales selon CSA Номинальные характеристики по UL 1059 Packing Típusvizsgálatok Fontos megjegyzés Classifications

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Általános rendelési adatok

Versión
Nyomtatott áramköri panel csatlakozók, 3.50 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube
Código
1870550000
Tipo
LSF-SMT 3.50/04/90 1.5SN BK TU
GTIN (EAN)
4032248447923
Cantidad
37 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Упаковка
Tube

Dimensions et poids

Profundidad
14,75 mm
Profundidad (pulgadas)
0,581 inch
Altura
10 mm
Height (inches)
0,394 inch
Height of lowest version
8,5 mm
Anchura
14,7 mm
Szerokość (cale)
0,579 inch
Peso neto
2,64 g

Temperatury

długotrwała temperatura użytkowa, maks.
120 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Huella de carbono del producto
  • Kołyska do bramy:
    0.037 kg CO2 eq.

System parameters

Familia del producto
OMNIMATE Signal - série LSF
Técnica de conexión de conductores
PUSH IN with push button
Montaje sobre placas c.i.
Połączenie lutowane THT/THR
Dirección de salida de conductor
90°
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Número de polos
4
Número de filas de polos
1
disponible por parte del cliente
Nej
Antal rader
1
Longitud del terminal de soldadura (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
0 / -0.3 mm
Dimensiones del pin de soldadura
0.35 x 0.8 mm
Dimensiones del pin de soldadura = d tolerancia
0 / -0.1 mm
Diámetro de la perforación (D)
1,1 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
탈피 길이
8 mm
L1(mm)
10,5 mm
L1(인치)
0,413 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20
볼륨 저항
1.60 mΩ

Données des matériaux

Materiales aislantes
LCP GF
Color
fekete
Color componentes de accionamiento
white
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
Copper alloy
Estructura de capas de la conexión por soldadura
4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
120 °C

Csatlakoztatható vezetékek

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025760000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0690700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9021040000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Rated data acc. to IEC

testado según la norma
IEC 60664-1
IEC 60947-7-4
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
16 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
14 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s, 80 A

Données nominales selon CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1664286
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
사양은 최대값, 상세정보 - 승인서 참조

Номинальные характеристики по UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
12 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
사양은 최대값, 상세정보 - 승인서 참조

Packing

Embalaje
Tube
Longitud de VPE
557 mm
Anchura VPE
20 mm
Altura de VPE
15 mm
Resistencia superficial
Rs = 109 - 1012 Ω

Típusvizsgálatok

Prueba: durabilidad de los marcajes
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, tartósság
  • Kiértékelés:
    elérhető
  • Teszt:
    UL tanúsítvány
  • Kiértékelés:
    a csomagcímkén
Prueba: sección ajustable
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Prueba de daños y liberación accidental de conductores
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Prueba de extracción
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Fontos megjegyzés

Conformidad con IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notas
  • Na życzenie dostępne dodatkowe kolory przycisków
  • Siła załączająca suwaka maks. 40 N
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Kształt zaciskowy „A” to tulejek kablowych z zalecaną zaciskarką PZ 6/5.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
