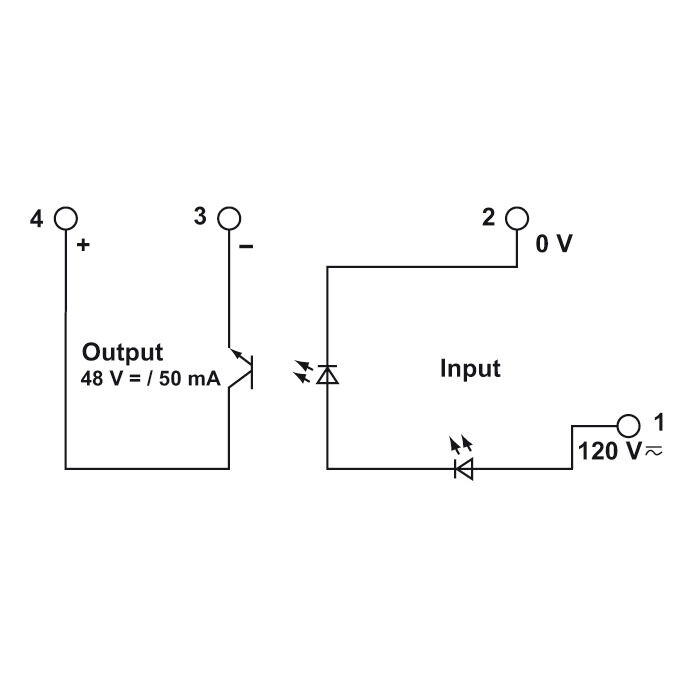

Esquema de conexiones
Schaltsymbol
MCZ O 120VUC
Dimensional drawing

MINICOUPLER MCZO 120VUC

MCZ-SERIES, Przekaźnik półprzewodnikowy, Znamionowe napięcie sterowania: 120 V UC +5 / -15 % , znamionowe napięcie załączające: 5...48 V DC, prąd trwały: 50 mA, złącze sprężynowe

Nr. produktu 8421060000
Otwórz w konfiguratorze
Pobierz kartę katalogową 엔지니어링 지원 제품 다운로드
Akcesoria 17 Produkty pokrewne 7
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strona sterownicza Strona obciążenia Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E141197

Ogólne dane zamówieniowe

Version
MCZ-SERIES, Przekaźnik półprzewodnikowy, Znamionowe napięcie sterowania: 120 V UC +5 / -15 % , znamionowe napięcie załączające: 5...48 V DC, prąd trwały: 50 mA, złącze sprężynowe
Order No.
8421060000
Type
MCZ O 120VUC
GTIN (EAN)
4032248006045
Ilość
10 szt.

Wymiary i masa

Tiefe
63,2 mm
Głębokość (cale)
2,488 inch
Height
91 mm
Wysokość (cale)
3,583 inch
Width
6,1 mm
Szerokość (cale)
0,24 inch
Peso netto
22,5 g

Temperatury

Storage temperature
-40 °C...60 °C
Ambient temperature
-25 °C…40 °C
Fuktighet
40°C / 93% wilgotności względnej, bez kondensacji

Prawdopodobieństwo usterki

MTTF
2.415 a

Zgodność produktu z wymogami środowiska naturalnego

Состояние соответствия RoHS
Zgodne, z wyłączeniem
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
35d83707-6a3b-45b5-b9f8-6ba8184c863e

dane znamionowe UL

Nr certyfikatu (cURus)
E141197

Strona sterownicza

Znamionowe napięcie sterowania
120 V UC +5 / -15 %
Znamionowe napięcie sterujące (obwód sterowania)
120 V UC +5 / -15 %
znamionowy prąd sterujący
3 mA DC (±10%)
3 mA AC (±10%)
moc znamionowa
350 mW / 400 mVA
Wskazanie statusu
Zielona dioda LED
uk?ad ochronny
Prostownik
Częstotliwość wejściowa
AC: 5 Hz / DC: 20 Hz

Strona obciążenia

znamionowe napięcie załączające
5...48 V DC
Ciągły prąd
0.05 A
Napięcie łączeniowe AC, max.
250 V
Импульсная нагрузка, макс. ток
<150 mA / 10 ms
켜기 지연
≤ 30 ms
Kikapcsolási késleltetés
≤ 40 ms
spadek napięcia przy maks. obciążeniu
1,6 V
Prąd upływowy
≤ 1 mA
Resistente a cortocircuitos
Nie
Obwód ochronny strona obciążenia
Dioda zwrotna
Typ zestyku
1 zestyk zwierny (Tranzystor)
max. switching frequency (AC control voltage)
5 Hz
maks. częstotliwość przełączeniowa (napięcie sterujące DC)
20 Hz

Dane ogólne

Montageskena obestyckad
TS 35
Test button available
Nie
Barwny
beżowy
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-0

Koordynacja izolacji

정격 전압
300 V
Степень загрязнения
2
Surge voltage category
III
Kryp- och luftsträcka styrsida - belastningssida
≥ 5,5 mm
Электрическая прочность вход-выход
1 kVeff / 1 s
Tenue en tension par rapport au rail profilé
4 kVef / 1 Min.
udarowe napięcie wytrzymywane
6 kV (1,2/50 µs)
Schutzart
IP20

Dalsze szczegóły aprobat / norm

Certificate No. (CSA)
154685-1198742
Nr certyfikatu (cURus)
E141197

Dane przyłączeniowe

Wire connection method
złącze sprężynowe
Stripping length, rated connection
8 mm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Wielkość ostrza
0,6 x 3,5 mm

Klasyfikacje

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
