PRO BAS 90W 24V 3.8A
PRO BAS 90W 24V 3.8A
Křivka odlehčení
Temperature Derating
PRO BAS 90W 24V 3.8A
Křivka odlehčení
AC-Input Derating
PRO BAS 90W 24V 3.8A
Křivka odlehčení
DC-Input Derating

PRO BAS 90W 24V 3.8A

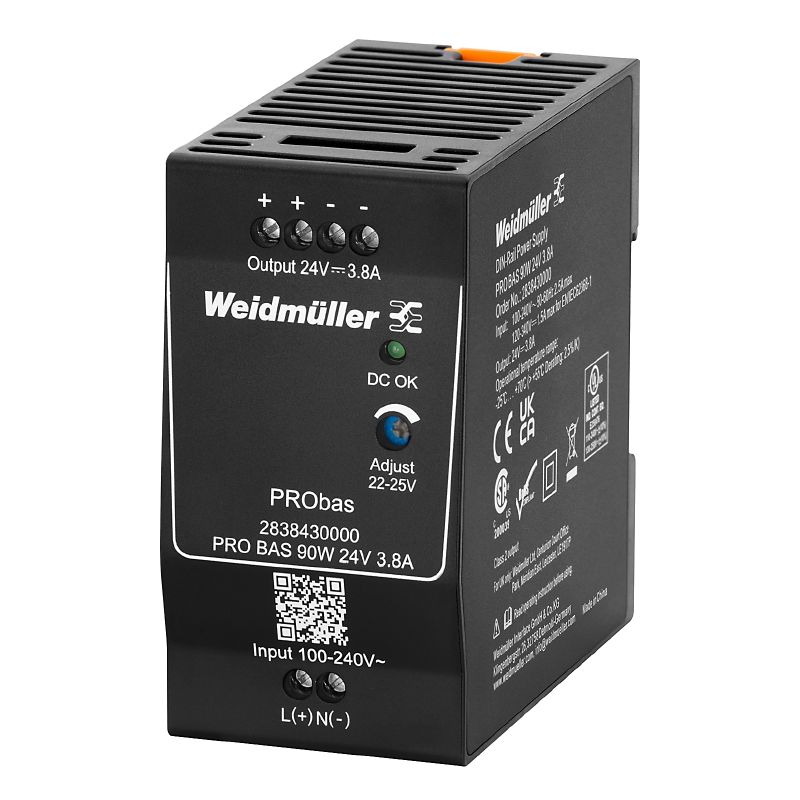

Stromversorgung, Schaltnetzgerät, 24 V

Art.-Nr. 2838430000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Input Output General data EMC / shock / vibration Koordynacja izolacji Elektrische Sicherheit (angewandte Normen) Connection data (input) Connection data (output) PA52_7 Señalización Klassifikationen

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E258476

Allgemeine Bestelldaten

Verze
Stromversorgung, Schaltnetzgerät, 24 V
Číslo objednávky
2838430000
Typ
PRO BAS 90W 24V 3.8A
GTIN (EAN)
4064675444121
VPE
1 Stück

Abmessungen und Gewichte

Hloubka
85 mm
Tiefe (inch)
3,346 inch
Výška
90 mm
Höhe (inch)
3,543 inch
Šířka
47 mm
Breite (inch)
1,85 inch
Nettogewicht
376 g

Temperaturen

Storage temperature
-40 °C...85 °C
Température de fonctionnement
-25 °C...70 °C
Start up
≥ -40 °C
Feuchtigkeit
5…95 % rel. Luftfeuchtigkeit, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Input

Anschlusstechnik
Screw connection
Eingangssicherung (intern)
Yes
Eingangsspannungsbereich AC
85...264 V AC (derating at 100 V AC)
Eingangsspannungsbereich DC
110...370 V DC (derating at <120 V DC)
Einschaltstrom
40 A @ 230 V AC, 25 °C
Empfohlene Vorsicherung
4 A / DI, safety fuse
6 A, Char. B, circuit breaker
2...4 A, Char. C circuit breaker
Frequenzbereich AC
45…65 Hz
Leiteranschlusstechnik
Schraubanschluss
Nenneingangsspannung
110...240 V AC / 120...340 V DC
Nennleistungsaufnahme
100,67 VA
Stromaufnahme im Verhältnis zur Eingangsspannung
  • Spannungsart:
    AC
  • Eingangsspannung:
    230 V
  • Eingangsstrom:
    0,89 A
  • Spannungsart:
    AC
  • Eingangsspannung:
    115 V
  • Eingangsstrom:
    1,54 A
  • Spannungsart:
    DC
  • Eingangsspannung:
    120 V
  • Eingangsstrom:
    0,83 A

Output

Anschlusstechnik
Screw connection
Ausgangsleistung
90 W
Ausgangsspannung, max.
25 V
Capacitive load
5.5mF
Continuous output current @ UNominal
3.8 A @ 55 °C
2.375 A @ 70°C
Mains failure bridge-over time
  • Netzausfall Überbrückungszeit, min.:
    20 ms
  • Eingangsspannungsart:
    AC
  • Eingangsspannung:
    120 V
  • Ausgangsstrom:
    3,8 A
  • Ausgangsspannung:
    24 V
  • Netzausfall Überbrückungszeit, min.:
    80 ms
  • Eingangsspannungsart:
    AC
  • Eingangsspannung:
    230 V
  • Ausgangsstrom:
    3,8 A
  • Ausgangsspannung:
    24 V
Nominal output current for Unom
3.8 A @ 55 °C
Output current, max.
3,8 A
Output voltage, min.
22 V
Output voltage, note
einstellbar über Potentiometer
Parallelschaltbarkeit
ja, max. 3
Protection against inverse voltage
Ja
Rated output voltage
24 V DC
Restwelligkeit, Schaltspitzen
≤ 50 mVpp @ Nennlast
Wire connection method
Schraubanschluss
Überlastschutz
Ja

General data

Baubreite
47 mm
Bauhöhe
90 mm
Driftsindikering
Green LED
Einbaulage, Montagehinweis
Horizontal on TS35 mounting rail. 50 mm of clearance at top &amp; bottom for air circ. Can mount side by side with no space in between.
Horizontal on DIN rail TS 35, top and bottom 50 mm clearance for free air flow, 10 mm clearance to neighbouring subassemblies.
50 mm clearance at top and bottom for free air circulation, mountable side by side without clearance
On TS 35 mounting rail, 50 mm clearance above and below for free air supply.
Feuchtigkeit
5…95 % umidità relativa, senza condensazione
Gehäuseausführung
Plastic, protective insulation
Kurzschlussschutz
Yes
MTBF
  • Entsprechend Norm:
    SN 29500
  • Betriebszeit (Stunden), min.:
    750 000 h
  • Umgebungstemperatur:
    40 °C
  • Eingangsspannung:
    230 V
  • Ausgangsleistung:
    90 W
  • Betriebszyklus:
    100 %
Netzausfallüberbrückung @ INenn
> 80 ms @ 230 V AC / > 20 ms @ 115 V AC
Schutzart
IP20
Verlustleistung Leerlauf
0,5 W
Verlustleistung Nennlast
9,5 W
Wirkungsgrad
89,4% @ 230 V AC
Übertemperaturschutz
Ja
力率 (概数)
0.45 @ 120 V AC
0,47 @ 230 V AC

EMC / shock / vibration

Interference immunity test acc. to
EN 61000-4-2 (wyład. elektrostat.)
EN 61000-4-3 (sygnały radiowe)
IEC 61000-6-4
EN 61000-4-4 (impulsy)
EN 61000-4-5 (przepięcia)
EN 61000-4-6 (zaburzenia przewodzone)
EN61000-4-8 (Fields)
EN 61000-4-11 (zapady napięcia)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3
Noise emission in accordance with EN55032
Klasse B
Shock resistance IEC 60068-2-27
30g in allen Richtungen
Vibration resistance IEC 60068-2-6
0,7 g gemäß EN50178

Koordynacja izolacji

Isolationsspannung Eingang / Ausgang
3,5 kV
Schutzklasse
II
Verschmutzungsgrad
2

Elektrische Sicherheit (angewandte Normen)

Safety extra-low voltage
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
Safety transformers for switch-mode power supplies
Gemäß EN 61558-2-16

Connection data (input)

Conductor cross-section, AWG/kcmil , max.
12 AWG
Conductor cross-section, AWG/kcmil , min.
26 AWG
Conductor cross-section, flexible , min.
0,5 mm²
Conductor cross-section, rigid , max.
6 mm²
Conductor cross-section, rigid , min.
0,5 mm²
Connection system
Screw connection
Number of terminals
2 (L,N)
Screwdriver blade
0,6 x 3,5
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm
Wire connection cross section, flexible (input), max.
6 mm²

Connection data (output)

Conductor cross-section, AWG/kcmil , max.
12 AWG
Conductor cross-section, AWG/kcmil , min.
26 AWG
Conductor cross-section, flexible , max.
6 mm²
Conductor cross-section, flexible , min.
0,5 mm²
Conductor cross-section, rigid , max.
6 mm²
Conductor cross-section, rigid , min.
0,5 mm²
Connection system
Screw connection
Number of terminals
4 (++ / --)
Screwdriver blade
0,6 x 3,5
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm

PA52_7 Señalización

Auslösespannung, LED
Uout > 0,9 x Unominal mín.
Betriebsanzeige
Green LED
LED Grün
Betriebsspannung OK
Potenzialfrei Kontakt
Nein

Klassifikationen

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
