UR67-MP-HP-8DIDO-12-60M

UR67-MP-HP-8DIDO-12-60M

Automation Products - u-remote IP67, 센서-액추에이터 액티브 분배기, PROFINET V2.3, EtherNet/IP, EtherCAT, 멀티프로토콜

항목 번호 2426290000
데이터 시트 다운로드 엔지니어링 지원 소프트웨어 지원 제품 다운로드
액세서리 12 관련 제품 8
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 결선 Entrées numériques Salidas digitales 일반 데이터 공급 전압 제품 이미지 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E141197

일반 주문 데이터

버전
Automation Products - u-remote IP67, 센서-액추에이터 액티브 분배기, PROFINET V2.3, EtherNet/IP, EtherCAT, 멀티프로토콜
주문 번호
2426290000
유형
UR67-MP-HP-8DIDO-12-60M
GTIN(EAN)
4050118434378
수량
1 items

치수 및 중량

높이
17.6 mm
높이 (인치)
0.693 inch
너비
59.6 mm
폭 (인치)
2.346 inch
길이
200 mm
길이 (인치)
7.874 inch
순중량
500 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

결선

Fieldbus(BUS-IN)
1x M12 암형 4-폴
D-코딩
Fieldbus(BUS-OUT)
1x M12 암형 4-폴
D-코딩
I/O 결선
8 x M12 socket 5-pole
A-coded
공급 전압(AUX-IN)
1x M12 plug 5-pole, L-coded
공급 전압(AUX-OUT)
1 conector hembra M12, 5 polos, con codificación L

Entrées numériques

디지털 입력
  • Rövidzárlat-védelem:
    Sì
  • Protezione contro i sovraccarichi:
    Yes
  • Reverse polarity protection:
    Да
상태 표시기
채널당
LED 이용
노란색
입력 전류, 높음
IEC 61131-2 규격 Type 1
전류 입력, 낮음
IEC 61131-2 규격 Type 1
진단 디스플레이
채널당
LED 이용
빨간색
진단 표시
채널당
LED 이용
빨간색

Salidas digitales

단락 방지
Oui
디지털 출력
  • Short-circuit protection:
    예
  • 과부하 보호:
    예
  • 역극성 보호:
    예
상태 표시기
채널당
LED 이용
노란색
진단 디스플레이
채널당
LED 이용
빨간색
진단 표시
채널당
LED 이용
빨간색
출력 신호당 최대 전류 전달 용량
2 A
출력 전압, 낮음
최소 (UL -1)
출력 전압, 높음
최대 2 V

일반 데이터

IP67
UL 94 가연성 등급
UL 94
하우징 기본 재질
아연 주조
UL 94: V-0

공급 전압

작동 전압
24 V
전자 모듈의 전력 소비량
100 mA 일반

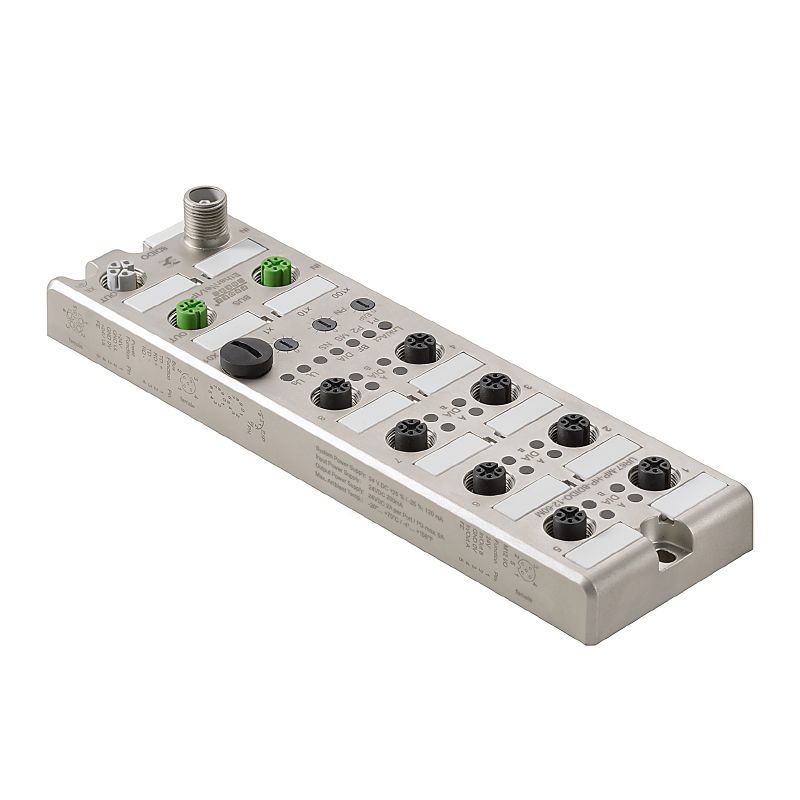

제품 이미지

그림 제목 02
제품 이미지

분류

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
