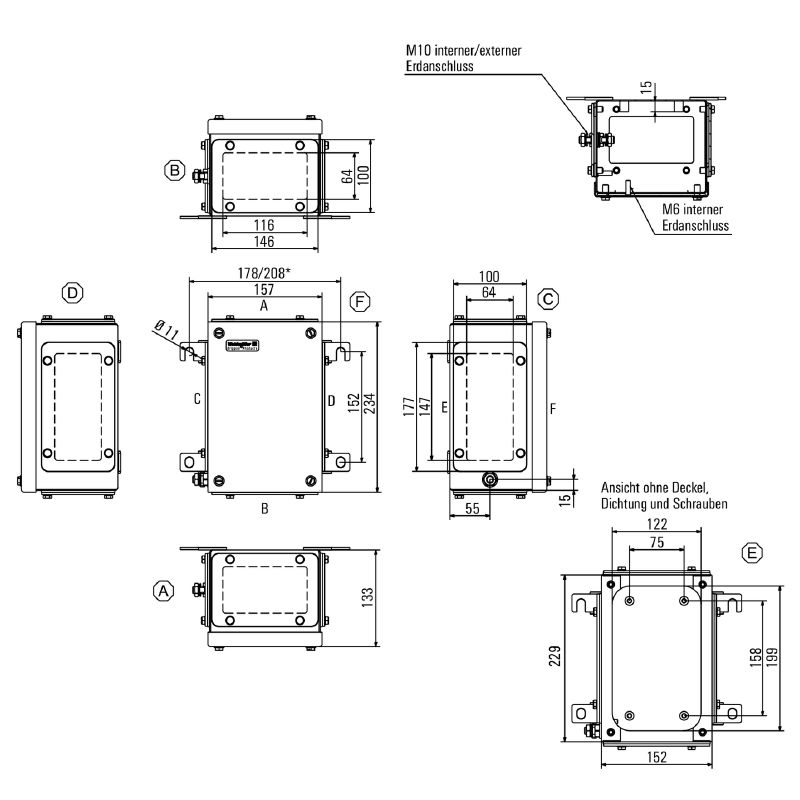

치수 도면

KTB FS 221513 S4E2

Klippon TB FS (Terminal Box - Fixing Screw), 빈 인클로저, 스테인레스 스틸 인클로저, 높이: 229 mm, 너비: 152 mm, 깊이: 133 mm, 글랜드 플레이트: 하단, 상단, 기본 재질: 스테인레스 스틸 1.4404(316L), 전자 연마, 은색

항목 번호 1195670000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 17 개별 부품 2 관련 제품 5
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 Verschraubungen links Verschraubungen rechts Verschraubungen oben / unten Čísla certifikátů, kryt 일반 정보 수평 어셈블리 하우징 접지 수직 어셈블리 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E256877

일반 주문 데이터

버전
Klippon TB FS (Terminal Box - Fixing Screw), 빈 인클로저, 스테인레스 스틸 인클로저, 높이: 229 mm, 너비: 152 mm, 깊이: 133 mm, 글랜드 플레이트: 하단, 상단, 기본 재질: 스테인레스 스틸 1.4404(316L), 전자 연마, 은색
주문 번호
1195670000
유형
KTB FS 221513 S4E2
GTIN(EAN)
4032248978519
수량
1 items

치수 및 중량

깊이
133 mm
깊이 (인치)
5.236 inch
높이
229 mm
높이 (인치)
9.016 inch
너비
152 mm
폭 (인치)
5.984 inch
마운팅 치수 - 높이
152 mm
마운팅 치수 - 너비
178 mm
순중량
4,200 g

온도

작동 온도
-60 °C...135 °C
참고: 실온(서비스)
105°C를 초과하는 온도에서 사용할 경우 IP66 보호로 제한됩니다.

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Verschraubungen links

M12
8
M16
6
M20
3
M25
2
M32
2
M40
2
M50
0
M63
0
M75
0

Verschraubungen rechts

M12
8
M16
6
M20
3
M25
2
M32
2
M40
2
M50
0
M63
0
M75
0

Verschraubungen oben / unten

M12
6
M16
5
M20
2
M25
2
M32
1
M40
1
M50
0
M63
0
M75
0

Čísla certifikátů, kryt

Certificate no. Terminal Box (IECEx)
IECEXIBE14.0013
Zertifikat-Nr. (cULus)
E256877
Zertifikat-Nr. Leergehäuse (IECEx)
IECEx IBE 14.0004U
Zulassungsumgebung
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Číslo certifikace (INMETRO)
IEX17.0021
빈 인클로저(ATEX) 인증 번호
IBExU14ATEX1028 U
빈 인클로저(INMETRO) 인증 번호
LMP 21.0016U
인증 번호 UL 508A
E223801
인증 번호 UL Haz.Loc.
E223792
인증 번호 UL Ord.Loc.
E243298
인증 번호 UL 단자함
E223792
인증 번호 단자함(AEx)
E223792
인증 번호 단자함(ATEX)
IBExU14ATEX1050
인증 번호 단자함(INMETRO)
LMP 21.0017
인증 번호 단자함(KOSHA)
16-AV4BO-0245X
인증 번호 빈 인클로저(ECAS)
21-09-25241/E21-09-053807
인증 번호 전자 상자(NEPSI)
2020322303003289
인증 번호(ATEX)
KEMA10ATEX0044U
인증 번호(DNV)
TAE000013S
인증 번호(IECEX)
IECEXKEM10.0015U
적합성 선언 번호(DoC LVD)
DE PS261X 160412 001ISS03
적합성 증명서 번호(AoC)
DE PS261X 160309 001ISS06

일반 정보

Allegato coperchio
Šrouby M6 s šestihrannou hlavou SW10
Epaisseur du matériau du coffret
1.5 mm
Espesor de la base
3 mm
Impact resistance
7 J ATEX-Version
10 J Standardversion
Integral fixing
4,6 oder 9 Stehbolzen M6 Innengewinde
Material thickness of cover
1.5 mm
Materiał podstawowy
Stainless steel 1.4404 (316L)
materiał uszczelniający
Silicone
rozmiar klucza
10 mm
Standards
DIN EN 62208 - Empty enclosure standard
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Stopień ochrony
IP66
IP67
Surface finish
electropolished
Vridmoment för lockskruvar
2.5 Nm
Üzemi hőmérséklet, max.
135 °C
Üzemi hőmérséklet, min.
-60 °C
글랜드 플레이트
inférieur
supérieur
리드 스크류의 수
4
박스 치수
350x390x220
보호 등급 (UL)
Type 3
Type 4X
Type 12
사용 영역
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
액세스 구멍: 높이
199 mm
액세스 구멍: 폭
122 mm
위치 PE 볼트
Kapslingssida C
인클로저 장착
11-mm 구멍 포함 4개의 용접된 장착 풋(2개의 일자 풋 및 2개의 십자 풋)
전체 치수
251 x 203 x 141.5
참고: 보호 등급
105 °C를 초과하는 온도에서 사용하는 경우 IP 보호는 IP 66로 제한됩니다.
최대 페이로드
14 kg
플랜지 플레이트
예
플렌지 플레이트 장착
M6 육각 헤드 스크류 10 SW

수평 어셈블리

WDU 10 / ZDU 10
1x7
WDU 16 / ZDU 16
1x6
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x15
WDU 35 / ZDU 35
1x3
WDU 4 / ZDU 4
1x13
WDU 6 / ZDU 6
1x9

하우징 접지

접지, 박스, 내부
인클로저 바디 및 커버 내부에 용접된 M6 스테인리스 스틸 접지 스터드
바디 인클로저 내부의 연속 M10 접지 스터드

수직 어셈블리

WDU 10 / ZDU 10
1x13
WDU 16 / ZDU 16
1x11
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x29
WDU 35 / ZDU 35
1x8
WDU 4 / ZDU 4
1x22
WDU 6 / ZDU 6
1x16

분류

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
