特性
| 版本 | 光伏型, 组装接线盒, 汇流箱, 1500 V, 带保险丝支架, 电涌保护器 II, 电缆接头, 开关分离器, 肖像, 漂浮式发电机接线盒 |
| 订货号 | 8000057082 |

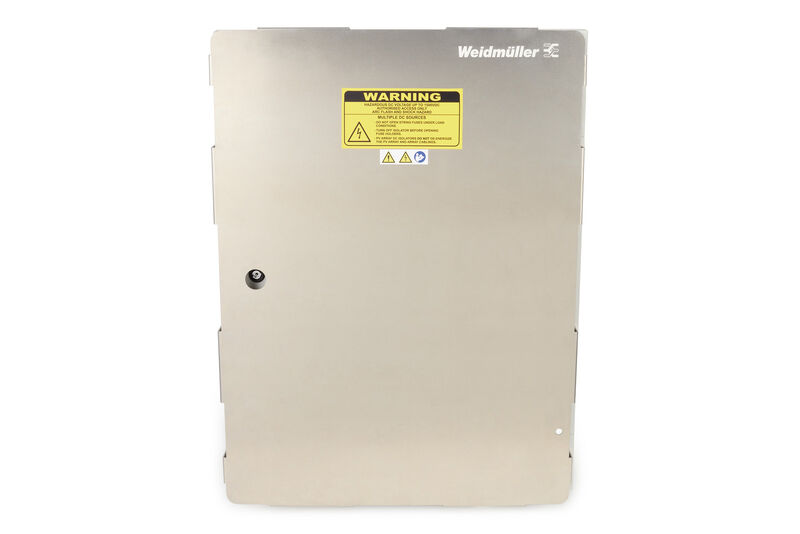

| 类型 | PV 216S0F0C15V0O3TXPX15PFWW |
| GTIN (EAN) | 8430243418300 |
| 数量 | 1 PC |
| 深 | 360 mm |
| 深度 (英寸) | 14.173 inch |
| 高度 | 835 mm |
| 高度 (英寸) | 32.874 inch |
| 宽度 | 635 mm |
| 宽度 (英寸) | 25 inch |
| 净重 | 31,864.977 g |
| 环境温度 | -20ºC to +50ºC |
| 工作温度 | -20ºC to +50ºC |
| REACH SVHC | Lead 7439-92-1 |
| RoHS 合规状态 | 符合要求 |
| 交流开关容量 | 400 A (DC21B 1500 V) |
| 接地 | 直接在 VPU |
| 过压保护 直流端 | 1500 V，II 类，不带远程触点 |
| 额定电压 | 1,500 V |
| Fuse-link 通讯标准 | gPV (EN 60269-6) |
| 功能接地连接器 |
|
| 导管进线数 | 7 |
| 熔丝 | 10 x 85 mm |
| 熔丝 |
15 A
16 A 20 A 25 A 30 A 32 A |
| 熔丝型号 | 空熔断器架 |
| 熔断器 | 空熔断器架 |
| 熔断器位置 | 正输入和负输入 |
| 直流 输入端口数 | 16 |
| 直流输入 + & - |
|
| 线的带保险丝各极 | +/- |
| 联接 直流输入电缆（+） | 螺钉联接 |
| 联接 直流输入电缆（-） | 螺钉联接 |
| 联接类型 直流输入电缆 | 电缆接头 |
| 直流输出 + & - |
|
| 直流输出数目 | 2 |
| 直流输出电缆联接 | M12 螺栓和螺母联接 |
| 联接类型 直流输出电缆 | 螺钉端子联接器 |
| 负载断路开关有辅助触点 | 无 |
| 监控功能 | 未受监控 |
| 防护等级 | IP65 |
| 标准 |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| 质保期 | 5年 |
| 额定直流电压 | 1,500 V |
| 抗冲击力 | IK10 符合 IEC 62262 标准 |
| 绝缘材料 | 聚酯玻璃纤维增强聚碳酸酯 |
| 罩盖 | 带盖板 |
| 连接类型组串 | 内部端子（带直通电缆接头） |
| 安装位置 | 室外保护区域（陆地和海洋） |
| 标准 |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| 防护等级 | IP65 |
| 标准 |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| 测试类别 | II级 |
| 短路电流 ISCPV | 9.4 A |
| 过压保护 直流端 | 1500 V，II 类，不带远程触点 |
| 认证/证书/一致性声明 | [EU Declaration of Conformity Combiner Boxes non monitored](https://mdcop.weidmueller.com/mediadelivery/asset/900_216553) |
| 工程数据 | [Thermal report](https://mdcop.weidmueller.com/mediadelivery/asset/900_317049) |
| 技术文档 |
[Electrical drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317047)
[Mechanical drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317048) |
| 用户文档 | [User Manual PV Floating DC Combiner Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_207167) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 认证 |  |
| ROHS | 一致 |
