SAIL-M12GM12W-5-3.0TYV

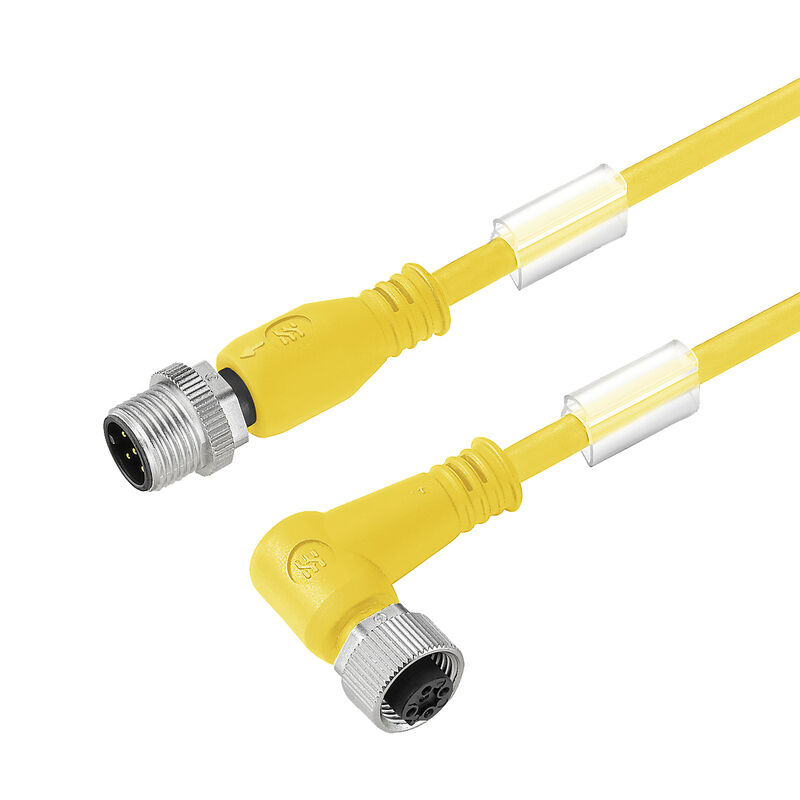

Obrázek výrobku
SAIL-M12GM12W-5-3.0TYV

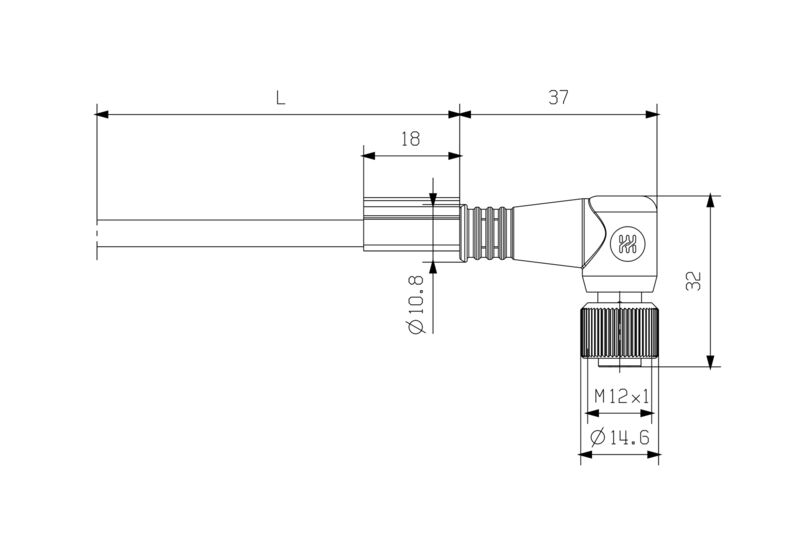

Detailní výkres
SAIL-M12GM12W-5-3.0TYV
Detailní výkres
Male, straight
SAIL-M12GM12W-5-3.0TYV
Rozměrový výkres
SAIL-M12GM12W-5-3.0TYV
Schéma pólů
M12 = A-coded
SAIL-M12GM12W-5-3.0TYV
Schéma pólů
M12 = A-coded
SAIL-M12GM12W-5-3.0TYV
Schéma připojení
SAIL-M12GM12W-5-3.0TYV
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-5-3.0TYV

Érzékelő/beavatkozó vezeték, M12 / M12, Pólusok száma : 5, 3 m, csap, egyenes - aljzat, 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

ID výrobku 2812820300
Stáhnout datový list Product Downloads
Příbuzné výrobky 9
Tanúsítványok Általános rendelési adatok Mått och vikter Termékek környezetvédelmi megfelelősége Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti General standards Plug, left Plug, right Classificazioni

Tanúsítványok

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Általános rendelési adatok

Verze
Érzékelő/beavatkozó vezeték, M12 / M12, Pólusok száma : 5, 3 m, csap, egyenes - aljzat, 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Číslo objednávky
2812820300
Typ
SAIL-M12GM12W-5-3.0TYV
GTIN (EAN)
4064675428534
Кол.
1 szt.

Mått och vikter

Nettovikt
158,4 g

Termékek környezetvédelmi megfelelősége

Stav souladu se směrnicí RoHS
Megfelel, kivétellel
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bd63baef-8092-4596-90c7-5b4daa22710b

Technické specifikace kabelu

Barevné kódování
hnědá
modrá
černá
bílá
šedá
Barva opláštění
Žlutá
Bez LABS
Ano
Cykly ohybu
10 mil.
Cykly ohybu v krutu
> 5 Mio.
Délka kabelu
3 m
Halogen
Ne
Izolace
TPE
Materiál kabelu
PUR
Materiál pláště
PUR
Odolnost proti zkrutu
360 °/m
Odolnost vůči jiskrám ze sváření
Ano
Odolnost vůči olejům
v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování
Ano
Poloměr ohybu, min., pohyblivý
7,5x průměr kabelu
Poloměr ohybu, min., stacionární
4x průměr kabelu
Počet pólů
5
Průřez jádra
0,34 mm²
Stíněný
Nein
Teplotní rozpětí, pohyblivé
-40...105 °C
Teplotní rozpětí, stacionární
-30...105 °C
Vnější potah v souladu se stylem UL AWM
20233 (80 °C / 300 V)
Vnější průměr
5.2 mm ± 0.2 mm
Zesítěné vyzařování
No
Žíla v souladu se stylem UL AWM
10995 (80 °C / 300 V)

Všeobecné technické údaje

Hlavní materiál krytu
PUR
Jmenovité napětí
60 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Mosaz poniklovaná
Povrch kontaktu
Pozlacené
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
im verschraubten Zustand
Utahovací moment
M12: 0.8 - 1.2 Nm
Verze
pin, straight - socket, 90°

Elektrické vlastnosti

Jmenovité napětí
60 V

General standards

Č. osvědčení (cULus)
E307231

Plug, left

Zástrčka vlevo
M12, A-coded, IP68, male contact, straight, Plastic, unshielded

Plug, right

Zástrčka vpravo
M12, A-coded, IP68, female contact, angled 90°, Plastic, unshielded

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
