特性
版本 | 辅助连接(端子), 联接点数量: 1 |
订货号 | 1066100000 |

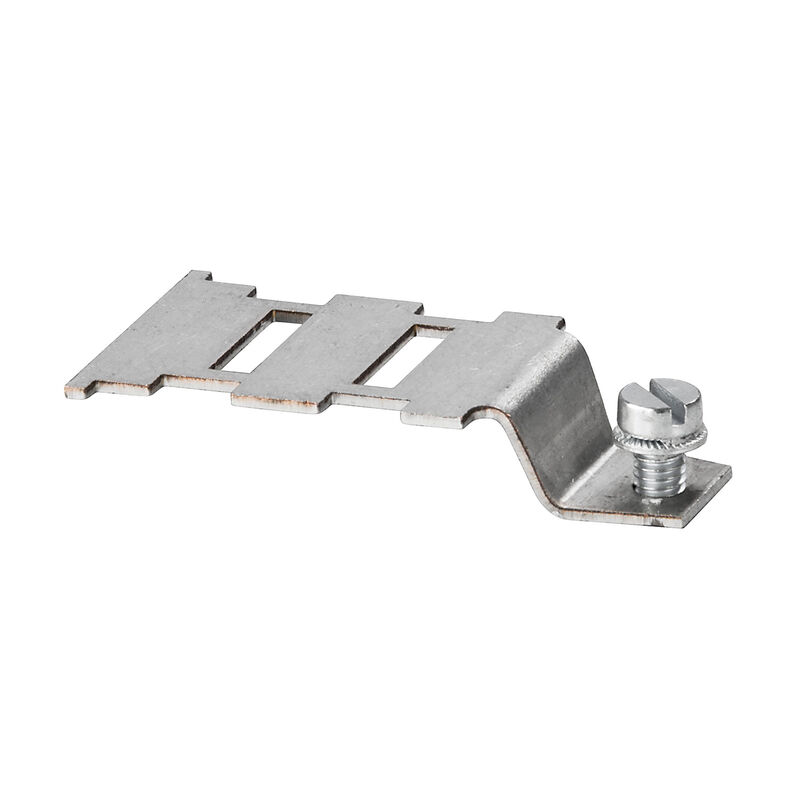

类型 | WZAD120 |
GTIN (EAN) | 4008190017019 |
数量 | 10 PC |
深 | 10 mm |
深度 (英寸) | 0.394 inch |
高度 | 44.41 mm |
高度 (英寸) | 1.748 inch |
宽度 | 24 mm |
宽度 (英寸) | 0.945 inch |
净重 | 7.45 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | 青铜 镀锌的 |
颜色编码 | 银灰色 |
类型 | 辅助连接 |
层数 | 1 |
每层压接点数量 | 1 |
联接点数量 | 1 |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236572) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1066100000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1066100000) |
用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-08 |
ECLASS 14.0 | 27-25-03-08 |
ROHS | 一致 |
