Vlastnosti
| Verze | HDC pouzdra, Velikost: 3, Stupeň krytí: IP 66 (v zapojeném stavu), IP 68 (v zapojeném stavu), Kryt základny, Připojení s upínacím třmenem, Standardně, Velikost kabelových vstupů: M 25 |
| Číslo objednávky | 1081240000 |

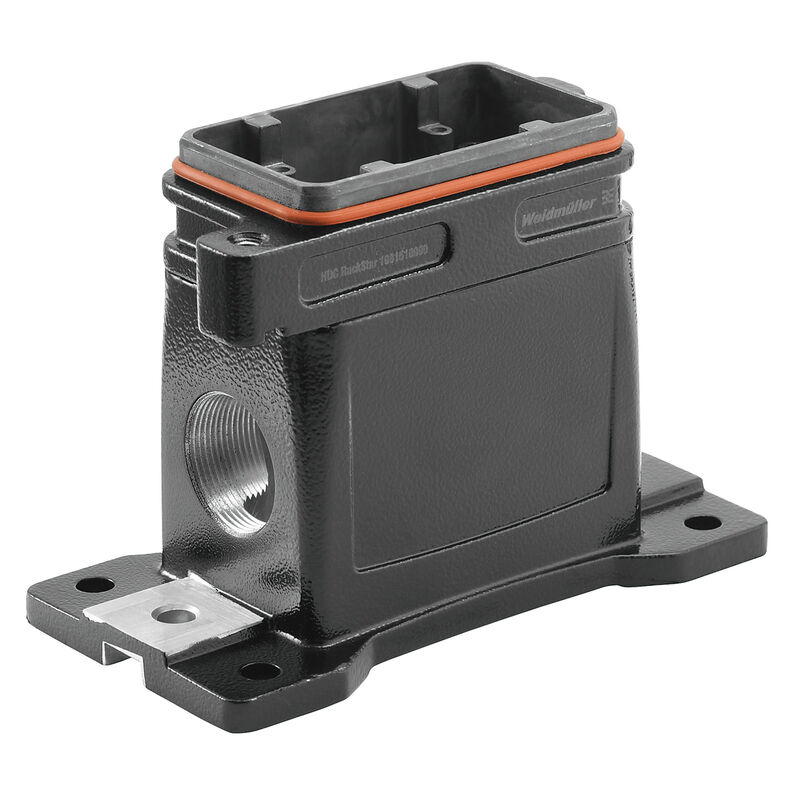

| Typ | HDC IP68 06B SS 2M25 |
| GTIN (EAN) | 4032248877201 |
| Množství | 1 ks |

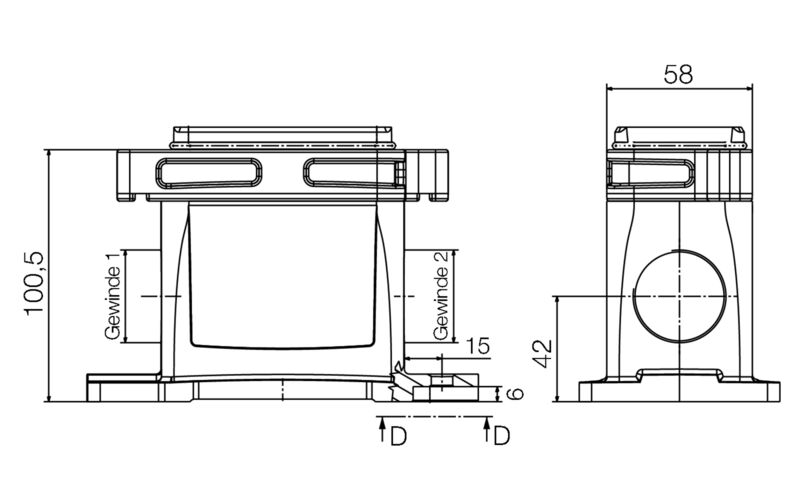

| Hloubka | 156 mm |
| Hloubka (v palcích) | 6,142 inch |
| Výška | 101 mm |
| Výška (v palcích) | 3,976 inch |
| Šířka | 80 mm |
| Šířka (v palcích) | 3,15 inch |
| Rozměr při montáži – výška | 60 mm |
| Rozměr při montáži – šířka | 127 mm |
| Čistá hmotnost | 866 g |
| Mezní teplota | -50 °C ... 125 °C |
| REACH SVHC | / |
| Chemická odolnost |
|
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| Celková délka pouzdra | 156 mm |
| Délka rozteče otvorů A2 | 127 mm |
| Kabelový vstup | se závitem |
| Výška pouzdra B | 101 mm |
| EMC kryty | Ano |
| Hlavní materiál krytu | tlakově litý hliník |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí |
IP 66 (v zapojeném stavu)
IP 68 (v zapojeném stavu) |
| Barva (RAL) |
RAL 9011
RAL 9005 |
| BG | 3 |
| Design | Standardně |
| Design pouzdra | Kryt základny |
| Design zajišťovacího systému | Připojení s upínacím třmenem |
| Horní část/dolní část/víčko | dolní část |
| Kabelový vstup | se závitem |
| Počet kabelových vstupů nahoře | 0 |
| Počet kabelových vstupů ze strany | 2 |
| Typ | Kryt základny |
| Těsnění | Silikon |
| Velikost | 3 |
| Velikost kabelových vstupů | M 25 |
| Verze svorky | Připojení s upínacím třmenem |
| Vhodné pro systém ModuPlug® | Ano |
| Vnitřní závit | M 25 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79313) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1081240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1081240000) |
| Oznámení o změně produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Schválení |   |
| ROHS | Shoda |
