Vlastnosti

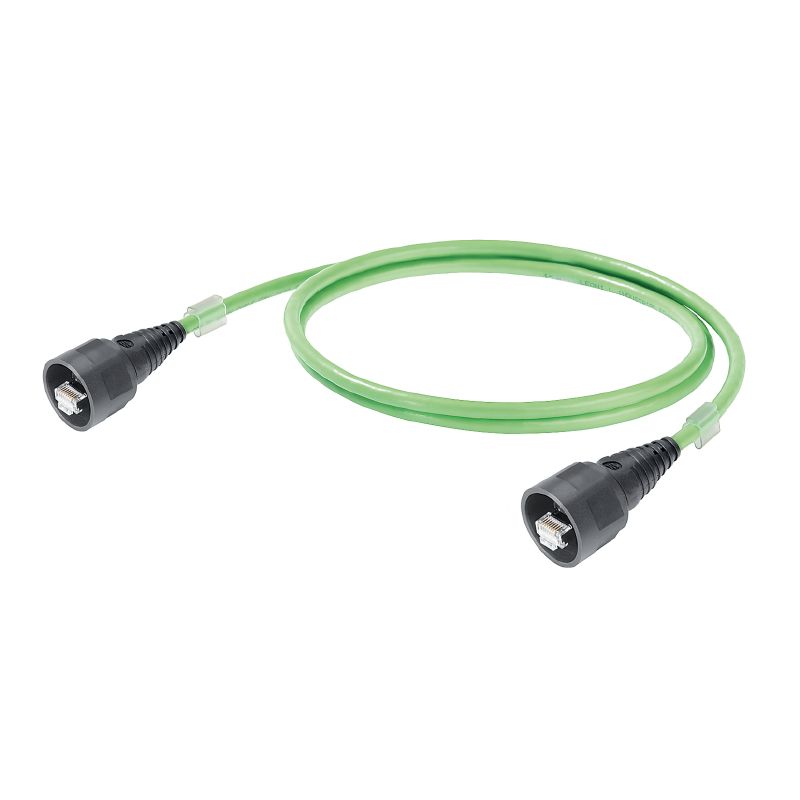

| Verze | Systémový kabel, RJ45 IP 67 Baymo V01 plastový, RJ45 IP 67 Baymo V01 plastový, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m |
| Číslo objednávky | 1106030000 |
| Typ | IE-C5ES8UG0050P41P41-E |
| GTIN (EAN) | 4032248881505 |
| Množství | 1 ks |
| Délka | 5 m |
| Délka (v palcích) | 196,85 inch |
| Čistá hmotnost | 228 g |
| Skladovací teplota | -40 °C...75 °C |
| Provozní teplota | -40 °C...80 °C |
| Teplota instalace | -10 °C...60 °C |
| Stav souladu se směrnicí RoHS | Vyhovující |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Korozivní účinky výparů | to IEC 60754-2 |
| Standardní, sestava | UL-Style 20963 (80°C/30V) |
| Všeobecné příslušenství komunikačního kabelu |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| Standardní konektor |
IEC 61076-3-106 Var. 1
IEC 60603-7-51 |
| Č. osvědčení (cULus) | E316369 |
| Korozivní účinky výparů | to IEC 60754-2 |
| Standardní konektor |
IEC 61076-3-106 Var. 1
IEC 60603-7-51 |
| Standardní, sestava | UL-Style 20963 (80°C/30V) |
| Všeobecné příslušenství komunikačního kabelu |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| Barevná posloupnost vodičů – párů vodičů | bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá |
| Barva opláštění | zelená (RAL 6018) |
| Izolace | PE |
| Kompletní stínění |
Hliníková fólie
Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | PUR |
| Materiál vodiče | Stáčený pocínovaný měděný vodič |
| Počet vodičů | 8 |
| Prameny | 7 |
| Průměr pláště, max. | 6,3 mm |
| Průměr pláště, min. | 5,7 mm |
| Průřez | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Průřez izolace | 1 mm |
| Standardní označení |
LI02YS(ST)C11Y 4x2x0,15-100 GN NC
SF/UTP |
| Stínění | SF/UTP |
| Tloušťka opletu stínění | 0,1 mm |
| Uspořádání jader vodiče | Kroucený pár |
| Charakteristická impedance | 100 ± 5 Ω při 100MHz |
| Doba propagace signálu | 4,85 ns/m |
| Kapacita při 1 kHz | 47 nF/km |
| Kategorie | Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B) |
| Odpor smyčky | 290 Ω/km |
| Zkušební napětí: stínění vodič-vodič | 1000 Vrms, 50 Hz, 1 min |
| Zpožděné zkreslení | 25 ns/100m |
| Bez obsahu silikonu | Ano |
| Halogen | bez halogenů, podle IEC 60754-2 |
| Korozivní účinky výparů | to IEC 60754-2 |
| Odolnost proti opotřebení | velmi dobré |
| Odolnost proti šíření ohně | in accordance with IEC 60332-1 |
| Odolnost vůči olejům | in accordance with IEC 60811-2-1 |
| Odolné proti UV záření | Ano |
| Poloměr ohybu, min., jen jednou | 4x průměr kabelu |
| Poloměr ohybu, min., opakovaný | 10 x průměr kabelu |
| Zástrčka vlevo | RJ45, IP67, Kontakt samec, přímý, V01 Baymo, konektor, Plast, stíněné |
| Zástrčka vpravo | RJ45, IP67, Kontakt samec, přímý, V01 Baymo, konektor, Plast, stíněné |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252684) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1106030000) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
