Vlastnosti

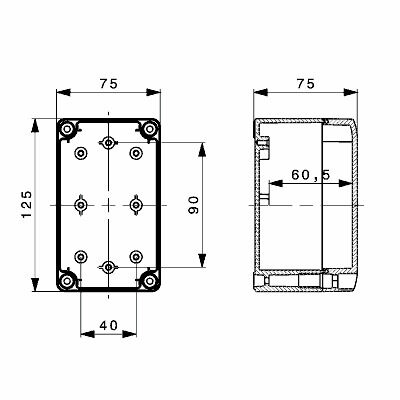

| Verze | MPC (prázdná polykarbonátová skříň), Prázdný plášť, Výška: 75 mm, Šířka: 125 mm, Hloubka: 75 mm, Materiál: Polykarbonát, neošetřené, Světle šedá |
| Objednací číslo | 9535170000 |
| Typ | MPC 07/12/07 7035 |
| EAN | 4032248009534 |
| Množství | 1 ks |
| Hloubka | 75 mm |
| Hloubka (v palcích) | 2,953 inch |
| Výška | 75 mm |
| Výška (v palcích) | 2,953 inch |
| Šířka | 125 mm |
| Šířka (v palcích) | 4,921 inch |
| Čistá hmotnost | 214 g |
| Provozní teplota | -50 °C...130 °C |
| M12 | 4 |
| M16 | 3 |
| M20 | 3 |
| M12 | 1 |
| M16 | 1 |
| M20 | 1 |
| Integrální upevnění | díky samořezným šroubům |
| Materiál | Polykarbonát |
| Materiál těsnění | Polyuretan |
| Místa využití |
Stavební systémy a technologie
Doprava Balící průmysl Výroba strojů |
| Návod k instalaci | Šroubová montáž |
| Odolnost proti nárazu | IK08 |
| Provedení povrchu | neošetřené |
| Provozní teplota, max. | 130 °C |
| Provozní teplota, min. | -50 °C |
| Připojení krytu | Otvory 4,5 mm |
| Připojení víka | 4 šrouby s křížovou hlavou z polyamidu |
| Přírubová deska | Ne |
| Přístupové otevírání: výška | 71,5 mm |
| Přístupové otevírání: šířka | 121,5 mm |
| Stupeň krytí |
IP66
IP67 |
| Tloušťka materiálu | 3,5 mm |
| Utahovací moment šroubů víka | 0,8 Nm |
| Víko | Ano |
| Víko - počet šroubů | 4 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x13 |
| WDU 4 / ZDU 4 | 1x11 |
| WDU 6 / ZDU 6 | 1x8 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x13 |
| WDU 4 / ZDU 4 | 1x11 |
| WDU 6 / ZDU 6 | 1x8 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[EU Declaration of Conformity - MPC Empty Enclosures - DoC DE PS2420 201008 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_250956)
[EU Declaration of Conformity - Klippon K Terminal Box - DoC DE PS270X 160308 002ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_250959) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_77028) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535170000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9535170000&norm=0) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ROHS | Shoda |
