SAIL-M12BG-4S3.0U
SAIL-M12BG-4S3.0U

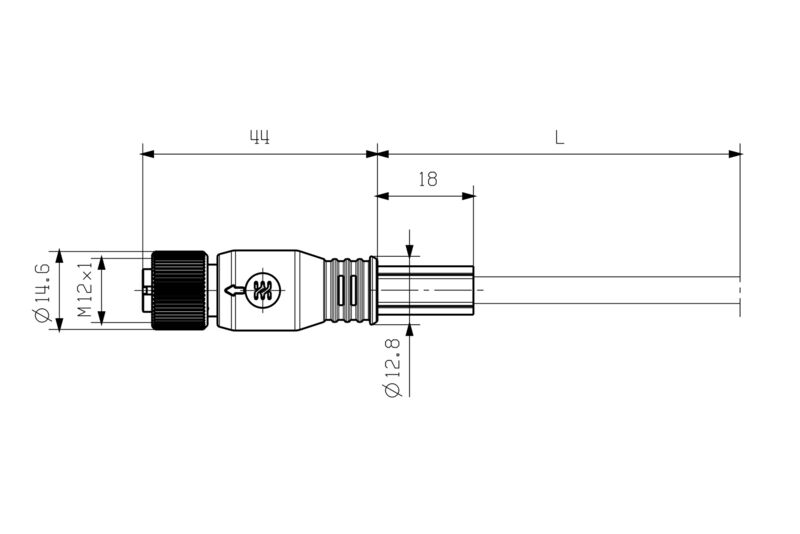

Dimensioned drawing
Straight socket
SAIL-M12BG-4S3.0U
Pole scheme
Socket
SAIL-M12BG-4S3.0U
Wiring diagram

SAIL-M12BG-4S3.0U

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 4, 3 m, Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

N. articolo 1812540300
Download foglio dati Mühendislik desteği Ürün İndirmleri
Accesorios 6 Productos relacionados 13
Сертификаты Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Technical specifications for cable General technical data Electrical properties General standards Standards Plug, left Plug, right Product images Classifications

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Основные данные для заказа

Utförande
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 4, 3 m, Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Order No.
1812540300
Typ
SAIL-M12BG-4S3.0U
GTIN (EAN)
4032248530021
Qty.
1 adet

Dimensions and weights

Net weight
119,68 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Acceleration
5 m/s²
Bending cycles
2 Mio
Bending radius, min., moving
10 x cable diameter
Bending radius, min., stationary
5 x cable diameter
Cable length
3 m
Cable Material
PUR halogen-free
Colour coding
black
brown
white
blue
Configurable cable length
No
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Diámetro exterior
5.4 mm ± 0.2 mm
Drain wire integrated
No
Halogen
No
Hybrid cable
No
Hydrolysis and microbe resistant
Yes
Insulation
PP
Irradiation crosslinked
No
LABS-free
Yes
Length of torsion
1 m
Nombre de pôles
4
Number of wires
4
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Resistance to oils
Yes
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Resistant to welding beads
No
Sheath material
PUR
Sheath material hygroscopic
No
Sheathing colour
black
Shielded
Yes
Speed
3 m/s
Suitable for cable carriers
Yes
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Nem

General technical data

Coding
A-coded
Connection thread
M12
Contact surface
Gold-plated
Housing main material
PUR
Insulation resistance
109 Ω
jumpered
No
LED
No
Nominal current
4 A
Nominal voltage
250 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
when screwed in
Temperature range of housing
-25…+85 °C
Threaded ring material
Fundición inyectada de cinc
Tightening torque
M12: 0,8 - 1,2 Nm
Version
Femelle, droite

Electrical properties

Névleges feszültség
250 V
Szigetelési ellenállás
109 Ω

General standards

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Standards

Connector standard
IEC 61076-2-101

Plug, left

Plug left
M12, A-coded, IP69, female contact, straight, Plastic, shielded

Plug, right

Plug right
free conductor end

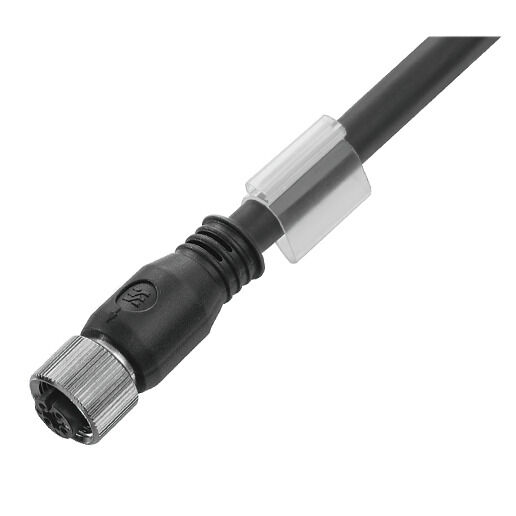

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
