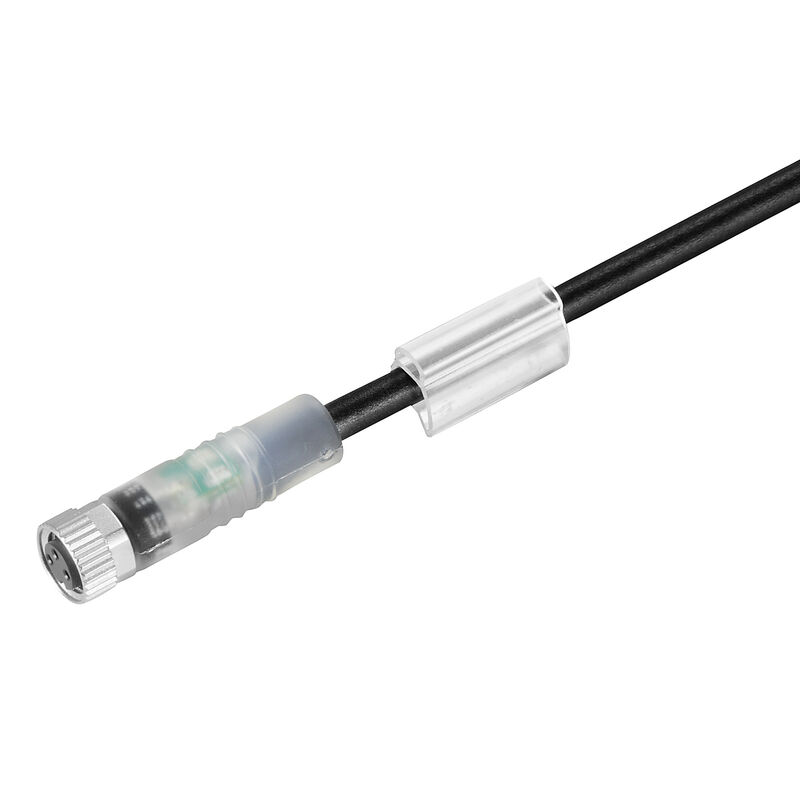

SAIL-M8BG-3L10U
Vedení senzoru/aktoru, jeden konec bez konektoru, M8, Počet pólů : 3, 10 m, Zásuvka, rovná, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne
ID výrobku
1444181000
Vlastnosti
| Barva opláštění | černá |
| Typ produktu | Vedení senzoru/aktoru |
| Verze | Vedení senzoru/aktoru, jeden konec bez konektoru, M8, Počet pólů : 3, 10 m, Zásuvka, rovná, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne |
| Objednací číslo | 1444181000 |
| Typ | SAIL-M8BG-3L10U |
| EAN | 4050118249378 |
| Množství | 1 ks |
| Čistá hmotnost | 243 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
| Barevné kódování |
hnědá
modrá černá |
| Barva opláštění | černá |
| Cykly ohybu | 12 mil. |
| Cykly ohybu v krutu | > 5 Mio. |
| Délka kabelu | 10 m |
| Délka krutu | 1 m |
| Halogen | Ne |
| Hydrolýza a odolnost proti mikrobům | Ano |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost proti zkrutu | 360 °/m |
| Odolnost proti šíření ohně |
v souladu s IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2 |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolnost vůči olejům | v souladu s IEC 60811:404 |
| Odolné vůči perlám kovu ze svařování | Ne |
| Poloměr ohybu, min., pohyblivý | 10x průměr kabelu |
| Poloměr ohybu, min., stacionární | 5x průměr kabelu |
| Počet pólů | 3 |
| Průřez jádra | 0,25 mm² |
| Rychlost | 5 m/s |
| Stíněný | Ne |
| Teplotní rozpětí, pohyblivé | -25...80 °C |
| Teplotní rozpětí, stacionární | -40...80 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20549 (80 °C / 300 V) |
| Vnější průměr | 4.1 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Žíla v souladu se stylem UL AWM | 10493 (80 °C / 300 V) |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 24 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ano |
| Materiál kroužku se závitem | Mosaz poniklovaná |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M8 |
| Rozsah teplot krytu | -25…+85 °C |
| Stupeň krytí |
IP67
IP68 přišroubované IP65 IP66 |
| Verze | Zásuvka, rovná |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 24 V |
| Standardní konektor | IEC 61076-2-104 |
| Č. osvědčení (cULus) | E307231 |
| Standardní konektor | IEC 61076-2-104 |
| Zástrčka vlevo | M8, IP69, Kontakt samice, přímý, Plast, LED, nestíněné |
| Zástrčka vpravo | volný konec vodiče |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E307231 |
