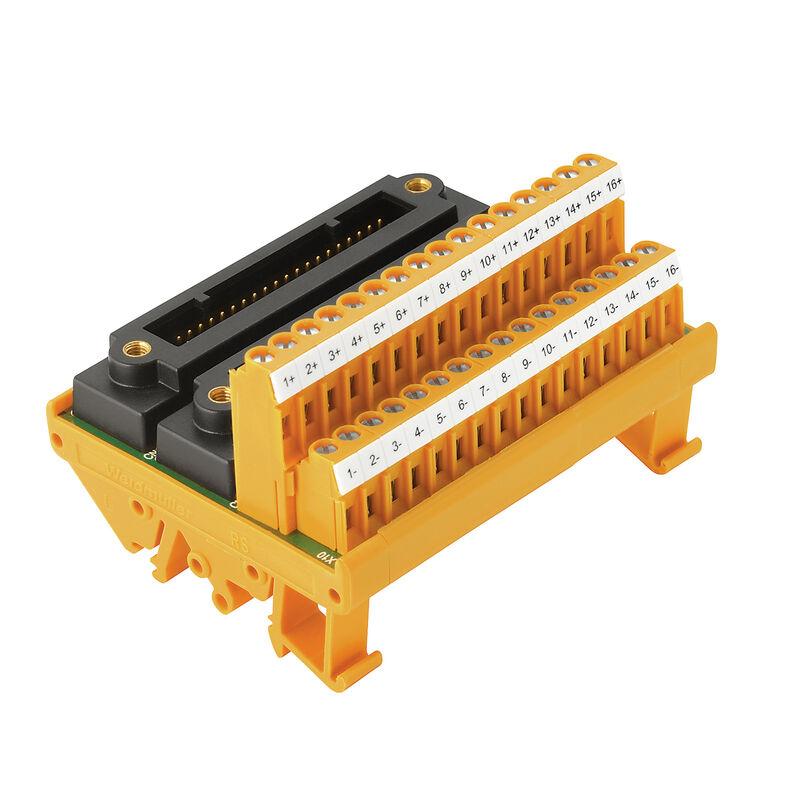

TBY-C3-16AIO-2KS-Z
TBY-C3-16AIO-2KS-Z

TBY-C3-16AIO-2KS-Z

Denna produkt är snart inte tillgänglig längre.

Gränssnitt, RS, 2 x KS (40P), LM2NZF 5.08mm

Produkt-ID 1371590000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Allmänna uppgifter Anslutningsdata Märkdata Isolationskoordinater (EN50178) Anslutningsfält Anslutning försörjning Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Gränssnitt, RS, 2 x KS (40P), LM2NZF 5.08mm
Art.nr.
1371590000
Typ
TBY-C3-16AIO-2KS-Z
GTIN (EAN)
4050118204865
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1770678000000)/

Mått och vikter

Djup
52 mm
Byggdjup (tum)
2,047 inch
Höjd
70 mm
Bygghöjd (tum)
2,756 inch
Bredd
90 mm
Byggbredd (tum)
3,543 inch
Nettovikt
153,84 g

Temperaturer

Lagertemperatur
-40...85 °C
Drifttemperatur
-25...70 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
f9d70a48-3ece-4d71-ba78-a0d617266ffc

Allmänna uppgifter

Lysdiod statusvisning per kanal
Nej
Frånkoppling per kanal
Nej
Typ av kontrollpunkt
Nej
Kontaktor
No
Säkring per kanal
Nej
Försörjningsspänning lysdiodstatus
Nej
Spänningsförsörjningssäkring
Nej

Anslutningsdata

Connection (field side)
LM2NZF 5.08mm
Connection on control side
2 x KS (40P)
Number of poles (control side)
40-polig hane

Märkdata

Driftsspänning
50 V AC/70 V DC
Maximal ström per kanal
1 A

Isolationskoordinater (EN50178)

Märkspänning
< 50 V AC
Категория перенапряжения
III
Grado di lordura
2
Impulsspänningskontroll
0,8 kV
Insulation test voltage AC
0,35 kV

Anslutningsfält

Anslutningstyp
Fjäderanslutning
Clamping range, max.
2,5 mm²
Clamping range, min.
0,13 mm²
Flexible with sleeve, max.
1,5 mm²
Flexible with sleeve, min.
0,25 mm²
Flexible, max. H05(07) V-K
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Max. wire cross-section, AWG
AWG 14
Min. průřez vodiče, AWG
AWG 24
Objímka s plastovou manžetou, max.
1,5 mm²
Solid, max. H05(07) V-U
2,5 mm²
Solid, min. H05(07) V-U
0,2 mm²
Stripping length
7,5 mm

Anslutning försörjning

Typ av anslutning
Fjäderanslutning
Clamping range, min.
0,13 mm²
Clamping range, max.
2,5 mm²
Tömör, min. H05(07) V-U
0,2 mm²
Fast, max. H05(07) V-K
2,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Flexibel med hylsa, max.
1,5 mm²
Flexibel med hylsa, min.
0,25 mm²
Hylsa med plastkrage, max.
1,5 mm²
Ledardiameter, AWG , min.
AWG 14
Ledardiameter, AWG , max.
AWG 24
Avisoleringslängd
7,5 mm

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
