Vlastnosti
| Číslo objednávky | 3035160000 |

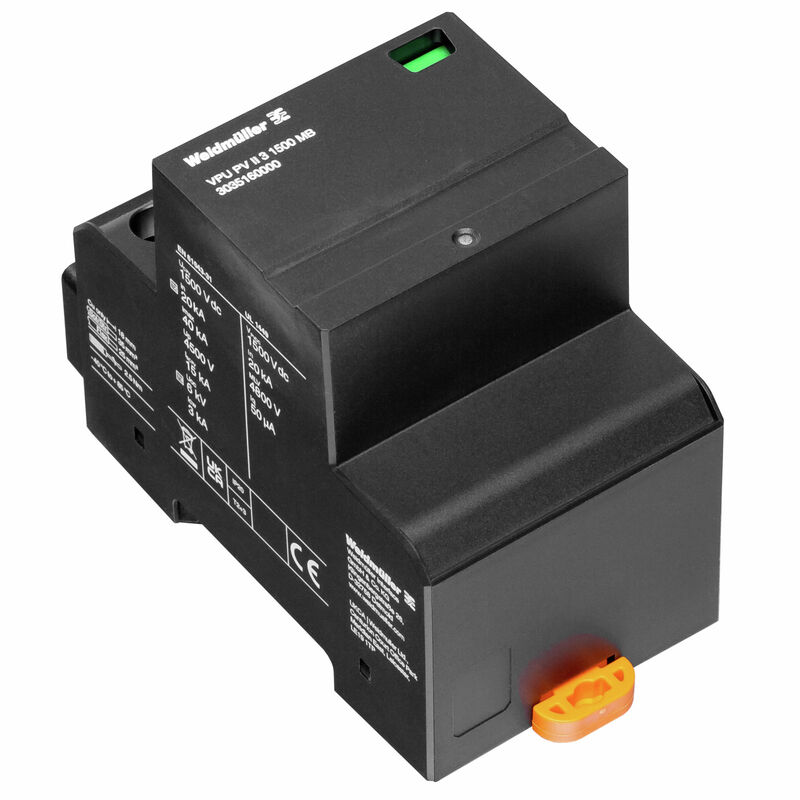

| Typ | VPU PV II 3 1500 MB |
| GTIN (EAN) | 4099986992047 |
| Množství | 1 ks |
| Hloubka | 70 mm |
| Hloubka (v palcích) | 2,756 inch |
| Výška | 112,3 mm |
| Výška (v palcích) | 4,421 inch |
| Šířka | 53,7 mm |
| Šířka (v palcích) | 2,114 inch |
| Čistá hmotnost | 336,23 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Barevný | černá |
| Stupeň krytí | IP20 v instalovaném stavu |
| Závažnost znečištění | 2 |
| Celkový vybíjecí proud Icelkový ( 8/20µs) | 40 kA |
| Provozní výška neuzemněného PV systému | ≤ 4000 m |
| Provozní výška uzemněného PV systému | ≤ 2000 m |
| PV napětí systému, max. Ucpv | 1 500 V |
| Standardy |
IEC 61643-31
EN 61643-31 |
| Stupeň krytí Up (+/- , -/PE , +/PE) | ≤ 4,8 kV |
| Třída požadavků | Typ II |
| Zkratový proud ISCPV | 15 kA |
| Počet pólů | 3 |
| Standardy |
IEC 61643-31
EN 61643-31 |
| Typ napětí | DC |
| Čas odezvy | ≤ 25 ns |
| Délka odizolování | 18 mm |
| Metoda připojení vodiče | Šroubové připojení |
| Typ připojení | Šroubové připojení |
| Utahovací moment, min. | 2,5 Nm |
| Utahovací moment, max. | 2,5 Nm |
| Průřez vodiče, pevný, min. | 6 mm² |
| Průřez vodiče, pevný, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 2,5 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Typ napětí | DC |
| Počet pólů | 3 |
| Stupeň krytí | IP20 v instalovaném stavu |
| Barevný | černá |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_324419) |
| Katalogy | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| ROHS | Shoda |
