Vlastnosti
| Verze | Ochrana proti přepětí, Základna, Základna |
| Číslo objednávky | 8951710000 |

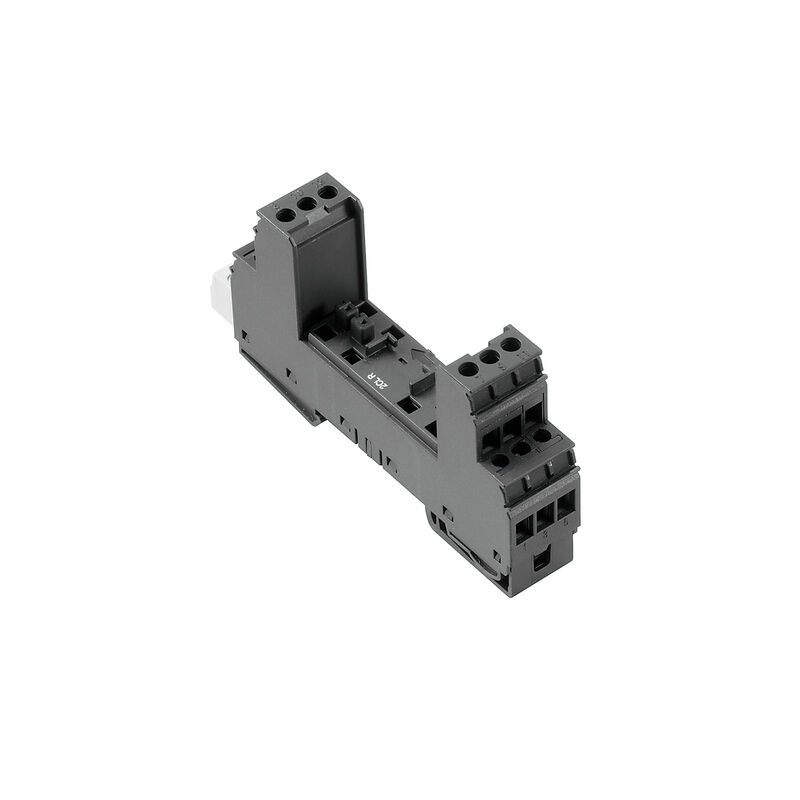

| Typ | VSPC BASE 2CL R |
| GTIN (EAN) | 4032248742950 |
| Množství | 1 ks |
| Hloubka | 69 mm |
| Hloubka (v palcích) | 2,717 inch |
| Výška | 98 mm |
| Výška (v palcích) | 3,858 inch |
| Šířka | 17,8 mm |
| Šířka (v palcích) | 0,701 inch |
| Čistá hmotnost | 63,74 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | 5...96 % |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 5047b468-d57a-4a1c-8363-2ff1629067e4 |
| Č. osvědčení (UL) | E311081 |
| Osvědčení UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Délka odizolování | 6 mm |
| Max. krouticí moment | 0,2 Nm |
| Průřez pro připojené vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez pro připojené vodiče, pevné jádro, min. | 0,5 mm² |
| Typ připojení | Šroubové připojení |
| Interní induktance, max. LI | 0 µH |
| Plyn, třída C | IIB |
| Plyn, třída D | IIA |
| Plyn, třídy A, B | IIC |
| Vstupní proud, max. II | 450 mA |
| Barevný | černá |
| Design |
Svorka
různé |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta |
TS 35
TS 35 x 7,5 |
| Optický funkční displej | Ne |
| Segment | Měření a regulace |
| Stupeň krytí | IP20 |
| Verze | Základna |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Jmenovitý proud IN | 450 mA |
| Signalizační kontakt | UN 250 V AC 0,1 A 1CO při VSPC R s VSPC ŘÍDICÍ JEDNOTKOU |
| Standardy |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Typ napětí | AC/DC |
| GOST certifikát | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Délka odizolování | 7 mm |
| Typ připojení | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 7 mm |
| Utahovací moment, min. | 0,5 Nm |
| Utahovací moment, max. | 0,8 Nm |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 4 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 2,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 2,5 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Typ napětí | AC/DC |
| Stupeň krytí | IP20 |
| Barevný | černá |
| Certifikát cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Osvědčení/Certifikát/Prohlášení o shodě |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45830) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951710000) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
| ETIM 8.0 | EC000472 |
| ETIM 9.0 | EC000472 |
| ECLASS 9.0 | 27-13-08-03 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-03 |
| ECLASS 11.0 | 27-13-08-03 |
| ECLASS 12.0 | 27-17-15-91 |
| ECLASS 13.0 | 27-17-15-91 |
| ECLASS 14.0 | 27-17-15-91 |
| Dlouhá specifikace | Základna je pro dva neuzemněné dvojité kabely. Když se základna zapojí, součastně se vytvoří elektrický kontakt mezi montážní lištou (zemí) a referenčním potenciálem (zemí) ochranného obvodu v adaptéru. Mechanické kódování základny s ochrannému adaptéru podle typu spínání a jmenovitého napětí. S volitelnou funkcí monitorování. Základna se sama označí při prvním zasunutí ochranného adaptéru. Všechny svorky je možné označit |
| Krátká specifikace | Základna je chráněna pomocí adaptéru pro dva dvojité kabely s přímým zemněním. S volitelnou funkcí monitorování. |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UL) | E311081 |
