Vlastnosti
| Verze | Komponentová svorkovnice, Šroubové připojení, Tmavě béžová, 2.5 mm², 24 V, Počet připojení: 3, Počet úrovní: 2, TS 35, V-0, Wemid |
| Číslo objednávky | 8023630000 |
| Typ | WDK 2.5 LD RT 24VDC -+ |
| GTIN (EAN) | 4008190298524 |
| Množství | 25 ks |
| Hloubka | 62,5 mm |
| Hloubka (v palcích) | 2,461 inch |
| Hloubka včerně DIN lišty | 63 mm |
| Výška | 69 mm |
| Výška (v palcích) | 2,717 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 11,11 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
s LED |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 2 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ano |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |

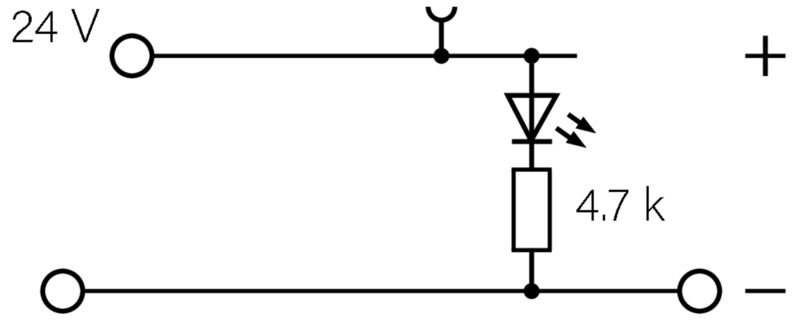

| Elektronická součástka | červená LED |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 3 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 30 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Upínatelný vodič |
|
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,4 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| TS 35 offset | 35,5 mm |
| Max. provozní napětí displeje | 24 V |
| Min. provozní napětí displeje | 24 V |
| Proud | 5 mA |
| Typ napětí ukazatele | DC |
| Ukazatel | červená |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 30 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 24 V |
| Jmenovité DC napětí | 24 V |
| Jmenovitý proud | 10 A |
| Proud při maximu vodičů | 10 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 0,8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Informace o produktu | Musí být dodržena povolená trvalá provozní teplota |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37159)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66677) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8023630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8023630000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Schválení |   |
| ROHS | Shoda |
