BLF 5.08HC/16/90 SN BK BX

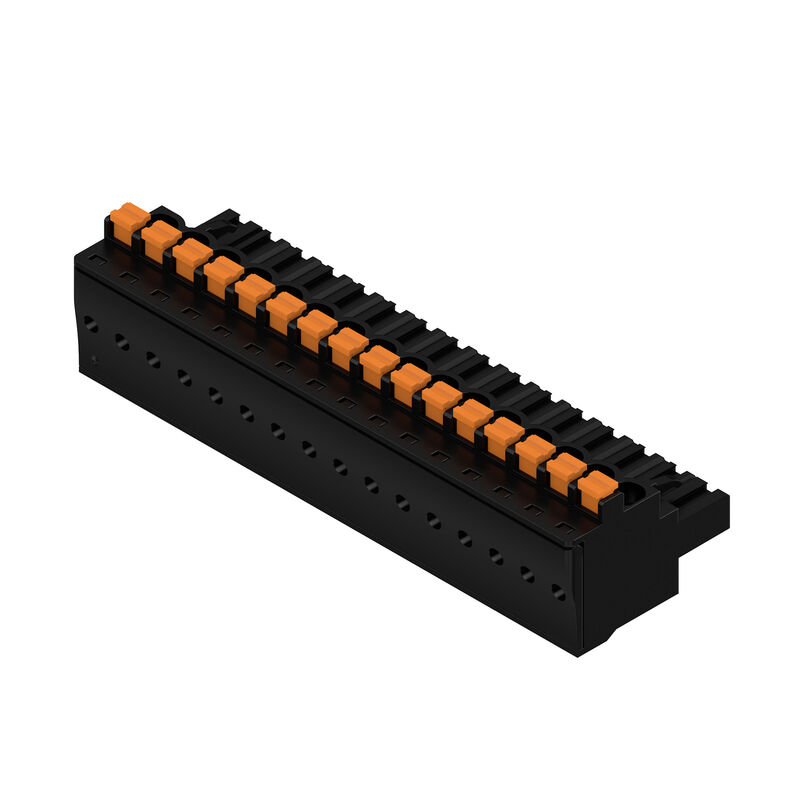

Изображение изделия
BLF 5.08HC/16/90 SN BK BX

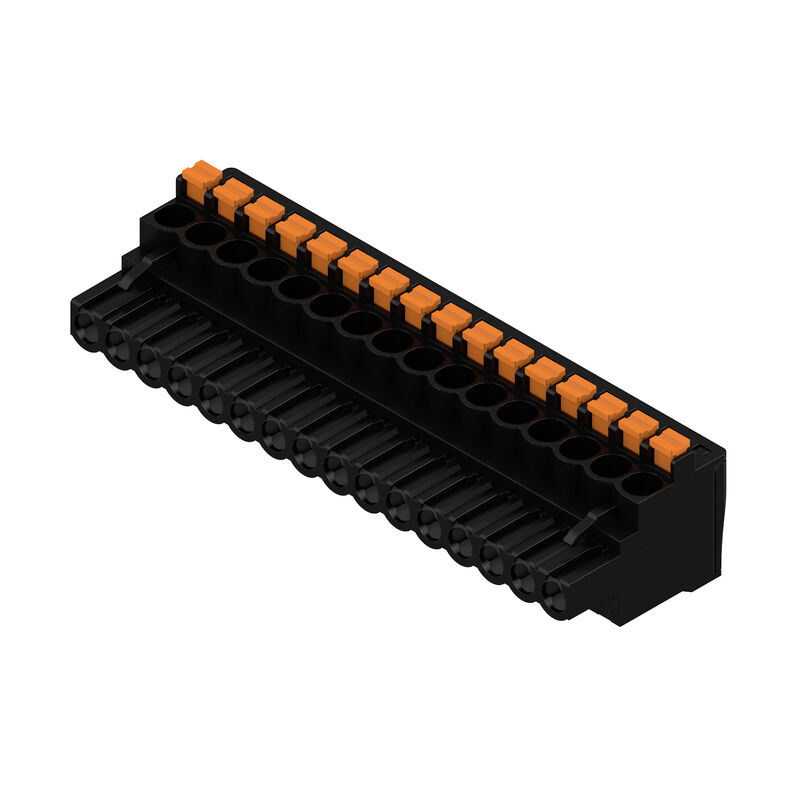

Изображение изделия
BLF 5.08HC/16/90 SN BK BX
Dimensional drawing
BLF 5.08HC/16/90 SN BK BX
Graph
BLF 5.08HC/16/90 SN BK BX
Graph
BLF 5.08HC/16/90 SN BK BX
Преимущество изделия
Uncompromising functionality
High vibration resistance
BLF 5.08HC/16/90 SN BK BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable
BLF 5.08HC/16/90 SN BK BX
Преимущество изделия
Cost-effective wiring
Quick and intuitive operation
BLF 5.08HC/16/90 SN BK BX
Преимущество изделия
Wide clamping range
Tool-free wire connection

BLF 5.08HC/16/90 SN BK BX

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 16, 90°, PUSH IN with actuator, Clamping range, max. : 3.31 mm², Box

Ürün No. 1000170001
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 aksesuarıdır 18 Karşı parçalar 13 İlgili ürünler 29
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Dati di dimensionamento secondo IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Type tests Important note Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Версия
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 16, 90°, PUSH IN with actuator, Clamping range, max. : 3.31 mm², Box
Заказ №
1000170001
Тип
BLF 5.08HC/16/90 SN BK BX
GTIN (EAN)
4032248690121
Qty.
18 adet
Product data
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Packaging
Box

Dimensions and weights

Глубина
26,2 mm
Mélység (coll)
1,031 inch
Высота
20,7 mm
Height (inches)
0,815 inch
Ширина
81,28 mm
Width (inches)
3,2 inch
Nettó tömeg
29,725 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Cradle to gate:
    1,002 kg CO2 eq.

System Parameters

Серия изделия
OMNIMATE Signal - series BL/SL 5.08
Вид соединения
Field connection
Метод проводного соединения
PUSH IN with actuator
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
90°
Количество полюсов
16
L1 в мм
76,2 mm
L1 в дюймах
3 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Защита от прикосновения согласно DIN VDE 0470
IP20 plugged/ IP10 unplugged
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Yes
Abisolierlänge
10 mm
Screwdriver blade
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5,5 N

Material data

Изоляционный материал
PBT
Цветовой код
black
Colore elementi di azionamento
orange
Таблица цветов (аналогич.)
RAL 9011
Isolierstoffgruppe
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 flammability rating
V-0
Материал контакта
Cu-alloy
Поверхность контакта
tinned
Структура слоев штепсельного контакта
4...8 µm Sn hot-dip tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Conductors suitable for connection

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
3,31 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.0 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
    • Stripping length:
      • nominal:
        13 mm
    • Recommended wire-end ferrule:
      9036220000
Текст ссылки
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
19 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s with 120 A

Rated data acc. to CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Поперечное сечение подключаемого провода AWG, макс.
AWG 26
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Packing

Упаковка
Box
Длина VPE
349 mm
VPE с
142 mm
Высота VPE
33 mm

Type tests

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, pitch, type of material, date clock
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Испытание: Зажимное поперечное сечение
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
  • Requirement:
    0.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/1
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed
Испытание на выдергивание
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
  • Requirement:
    ≥60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/1
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • The test point can only be used as potential-pickup point.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
