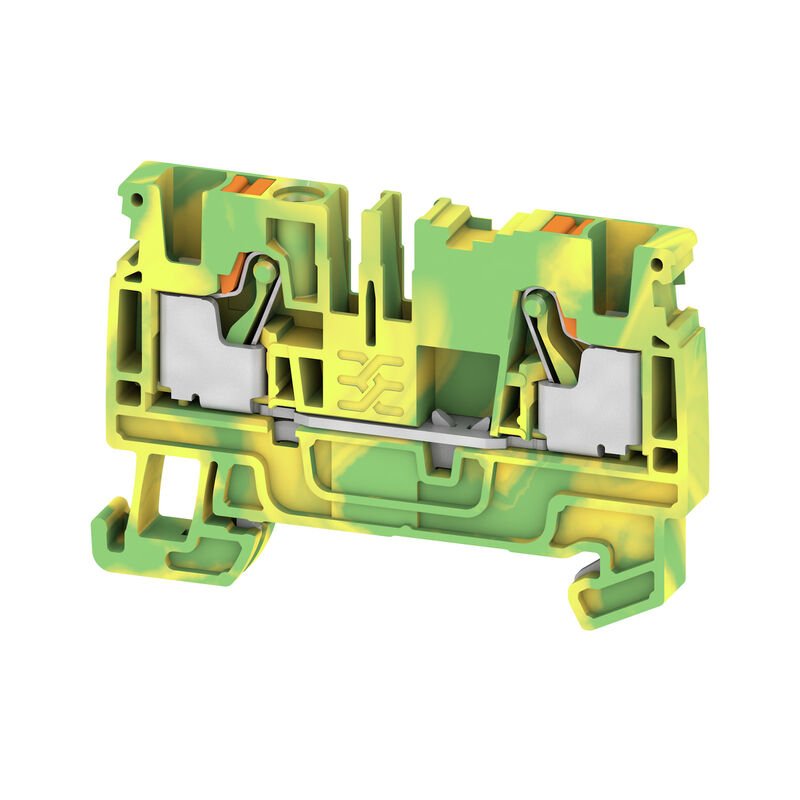

A2C 4 PE

Schutzleiter-Reihenklemme, PUSH IN, 4 mm², grün / gelb

Art.-Nr. 2051360000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Schutzleiter-Reihenklemme, PUSH IN, 4 mm², grün / gelb
Best.-Nr.	2051360000
Typ	A2C 4 PE
GTIN (EAN)	4050118411645
VPE	50 Stück

Abmessungen und Gewichte

Tiefe	39,5 mm
Tiefe (inch)	1,555 inch
Tiefe inklusive Tragschiene	40,5 mm
Höhe	60 mm
Höhe (inch)	2,362 inch
Breite	6,1 mm
Breite (inch)	0,24 inch
Nettogewicht	12,357 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	130 °C

Werkstoffdaten

Werkstoff	Wemid
Farbe	grün / gelb
Farbe Betätigungselemente	orange
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	TUEV16ATEX7909U
Zertifikat-Nr. (IECEX)	IECEXTUR16.0036U
Leiterquerschnitt max (ATEX)	4 mm²
Leiterquerschnitt max (IECEX)	4 mm²
Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
PE-Anschluss	Ja
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Ja
PEN-Funktion	Nein

weitere technische Daten

Befestigungsart	gerastet
Einbauhinweis	Tragschiene
mit Rastzapfen	Nein
Montageart	TS 35
Offene Seiten	rechts
rastbar	Nein

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	12 mm
Anschlussart	PUSH IN
Anschlussrichtung	oben
Anzahl Anschlüsse	2
Klemmbereich, max.	6 mm²
Klemmbereich, min.	0,14 mm²
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A4
Leiteranschlussquerschnitt AWG, max.	AWG 12
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4	Rohrlänge: min.: 8 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1,5 mm² Rohrlänge: min.: 7 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 2,5 mm² Rohrlänge: min.: 9 mm max.: 15 mm Leiteranschlussquerschnitt: nominal: 4 mm² min.: 4 mm² max.: 6 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1	Rohrlänge: min.: 8 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1,5 mm² Rohrlänge: min.: 7 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 2,5 mm² Rohrlänge: min.: 9 mm max.: 15 mm Leiteranschlussquerschnitt: nominal: 4 mm² min.: 4 mm² max.: 6 mm²
Rohrlänge für Zwillingsaderendhülse	Rohrlänge: min.: 8 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1,5 mm²
Zwillings-Aderendhülse, max.	1,5 mm²
Zwillings-Aderendhülse, min.	0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	10 AWG
Leiterquerschnitt min (CSA)	26 AWG
Spannung Gr B (CSA)	600 V
Spannung Gr C (CSA)	600 V
Spannung Gr D (CSA)	600 V
Zertifikat-Nr. (CSA)	200039-70089609

Allgemeines

Einbauhinweis	Tragschiene
Leiteranschlussquerschnitt AWG, max.	AWG 12
Leiteranschlussquerschnitt AWG, min.	AWG 26
Normen	IEC 60947-7-2
Tragschiene	TS 35

Bemessungsdaten PE

Bemessungskurzzeitstrom	480 A (4 mm²)
PEN-Funktion	Nein

Bemessungsdaten

Bemessungsquerschnitt	4 mm²
Bemessungsspannung zur Nachbarklemme	800 V
Bemessungsspannung DC	800 V
Normen	IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x	1 mΩ
Bemessungsstoßspannung	8 kV
Verlustleistung gemäß IEC 60947-7-x	1,02 W
Verschmutzungsgrad	3
Überspannungskategorie	III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)	10 AWG
Leitergr. Factory wiring min (cURus)	28 AWG
Leitergr. Field wiring max (cURus)	10 AWG
Leitergr. Field wiring min (cURus)	28 AWG
Spannung Gr B (cURus)	600 V
Spannung Gr C (cURus)	600 V
Spannung Gr D (cURus)	600 V
Zertifikat-Nr. (cURus)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58075) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58076) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89236) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89237) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38660)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65857)
Engineering-Daten	[Zuken E3.S](LINK/CAE_DE.html)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2051360000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2051360000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2051360000&norm=0)
Ausschreibungstext	[Klippon® Connect 2051360000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75979) [Klippon® Connect 2051360000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75982)
Anwenderdokumentation	[NTI_A2C 4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58137) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229202)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000901
ETIM 7.0	EC000901
ETIM 8.0	EC000901
ETIM 9.0	EC000901
ECLASS 9.0	27-14-11-41
ECLASS 9.1	27-14-11-41
ECLASS 10.0	27-14-11-41
ECLASS 11.0	27-14-11-41
ECLASS 12.0	27-14-11-41
ECLASS 13.0	27-25-01-03

Zulassungen

Zulassungen	![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![EXIKONF](/picture/EXIKONF.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
