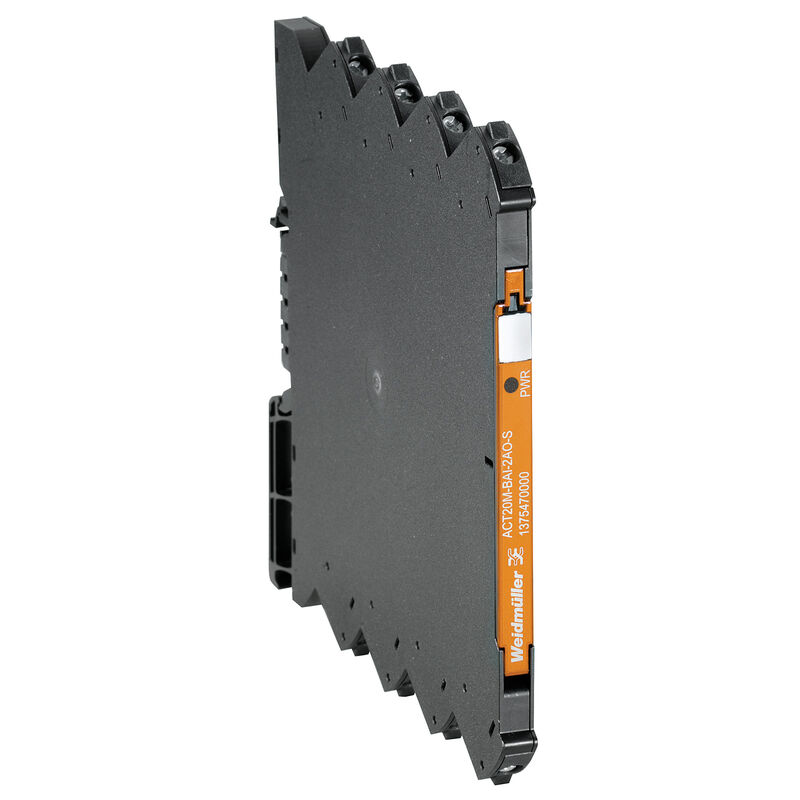

ACT20M-BAI-2AO-S

Signalsplitter, konfigurierbar, Eingang : I / U / bidirektional I, Ausgang : 2 x I/U oder 1 x bidirektional

Art.-Nr. 1375470000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Signalsplitter, konfigurierbar, Eingang : I / U / bidirektional I, Ausgang : 2 x I/U oder 1 x bidirektional
Best.-Nr.	1375470000
Art	ACT20M-BAI-2AO-S
GTIN (EAN)	4050118236729
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	114,3 mm
Tiefe (inch)	4,5 inch
Höhe	112,5 mm
Höhe (inch)	4,429 inch
Breite	6,1 mm
Breite (inch)	0,24 inch
Nettogewicht	80 g

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-25 °C...70 °C
Feuchtigkeit bei Betriebstemperatur	0...95 % (keine Betauung)
Feuchtigkeit	40 °C / 93 % rel.Feuchte, keine Betauung

Ausfallwahrscheinlichkeit

SIL gemäß IEC 61508	Keine
MTBF	181 a

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Eingang

Anzahl Eingänge	1
Eingangsspannung	konfigurierbar -5 V…0…+5 V -10 V…0…+10 V
Eingangsstrom	konfigurierbar -10 mA…0…+10 mA -20 mA…0…+20 mA
Eingangswiderstand Spannung	≥ 1 MΩ
Sensor	Voltage source Current source
Spannungsabfall Stromeingang	1 V bei 20 mA

Ausgang

Anzahl der Ausgänge	2
Ausgangsspannung, Bemerkung	konfigurierbar 0(2)...10 V 0(1)...5 V

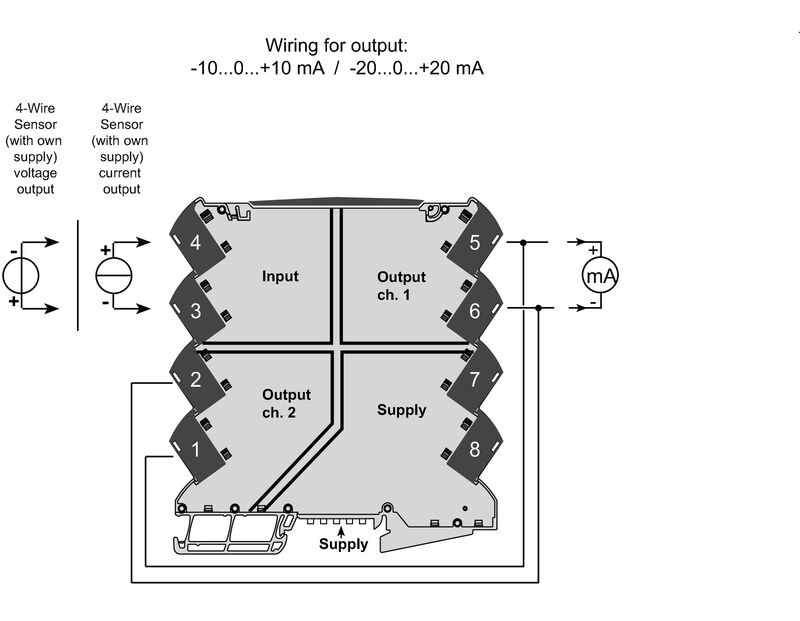

Ausgangsstrom	konfigurierbar 0...20 mA 4...20 mA 1 Kanal -10…0…+10 mA 1 Kanal -20…0…+20 mA
Grenzfrequenz (-3 dB)	≥ 100 Hz 10 Hz
Lastwiderstand / Strom	<300 Ω pro Kanal
Lastwiderstand Spannung	≥ 10 kΩ
Typ	aktiv angeschlossene Steuerung muss passiv sein

Allgemeine Angaben

Auslieferungszustand	Einstellparameter: Bandbreite Konfiguration: 100 Hz Einstellparameter: Eingang Konfiguration: -10…10 V Einstellparameter: Ausgang 1 Konfiguration: 0...20 mA Einstellparameter: Ausgang 2 Konfiguration: 0...20 mA
Auslieferungszustand	Bandbreite: 100 Hz // Eingang: -10…10 V // Ausgang 1: 0...20 mA // Ausgang 2: 0...20 mA
Galvanische Trennung	4-Wege-Trenner;
Genauigkeit	< 0,05 % des Messbereichs

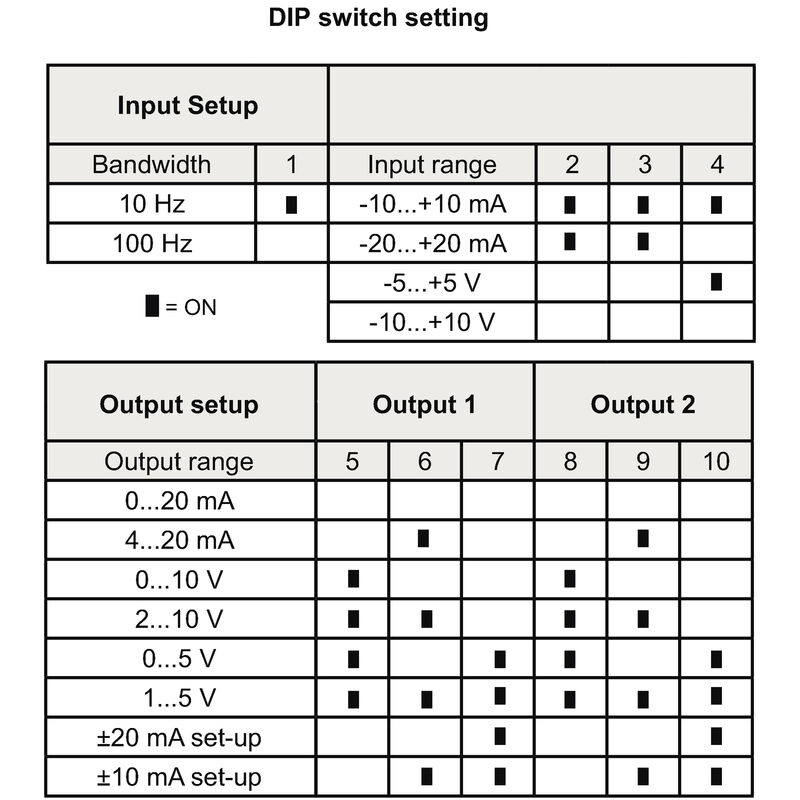

Konfiguration	DIP-Schalter
Leistungsaufnahme, max.	1,2 W
Leistungsaufnahme, typ.	0,84 W
Nennleistungsaufnahme	1,2 VA
Schutzart	IP20
Sprungantwortzeit	≤ 7 ms
Temperaturkoeffizient	< 0,01 % der Spanne/°C (TU)
Tragschiene	TS 35
Versorgungsspannung	24 V DC ± 30 % an der Klemme oder über CH20M-Schienenbus

Isolationskoordination

Bemessungsspannung	300 V_eff
EMV-Normen	EN 61326-1
Galvanische Trennung	4-Wege-Trenner;
Isolationsspannung	2,5 kV_eff / 1 min
Verschmutzungsgrad	2
Überspannungskategorie	II

Daten für Ex- Anwendungen (ATEX)

Einbauort	Gerät installiert in Sicherheitsbereich, Zone 2
Kennzeichnung	II 3 G Ex nA IIC T4 Gc

Anschlussdaten

Anschlussart	Schraubanschluss
Anzugsdrehmoment, min.	0,4 Nm
Anzugsdrehmoment, max.	0,6 Nm
Klemmbereich, Bemessungsanschluss	2,5 mm²
Klemmbereich, min.	0,5 mm²
Klemmbereich, max.	2,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 30
Leiteranschlussquerschnitt AWG, max.	AWG 14

EMV-Konformität und Zulassungen

EMV-Normen	EN 61326-1
Normen	IEC 61010-1

Wichtiger Hinweis

Produkthinweis

Der konfigurierbare DC-Trennverstärker ACT20M-BAI-AO-S trennt und wandelt analoge Standardsignale. Ein analoges Eingangssignal wird in ein analoges Ausgangssignal linear gewandelt und galvanisch getrennt. Die Spannungsversorgung ist galvanisch von Ein- und Ausgang getrennt (3-Wege-Trennung) und erfolgt über eine Direktverdrahtung oder den Weidmüller-Tragschienenbus.
Der konfigurierbare DC-Trennverstärker ACT20M-BAI-2AO-S bietet die gleiche Funktionalität, verfügt jedoch über 2 galvanisch voneinander getrennte Ausgänge (4-Wege-Trennung).

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299) [FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61558)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1375470000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1375470000)

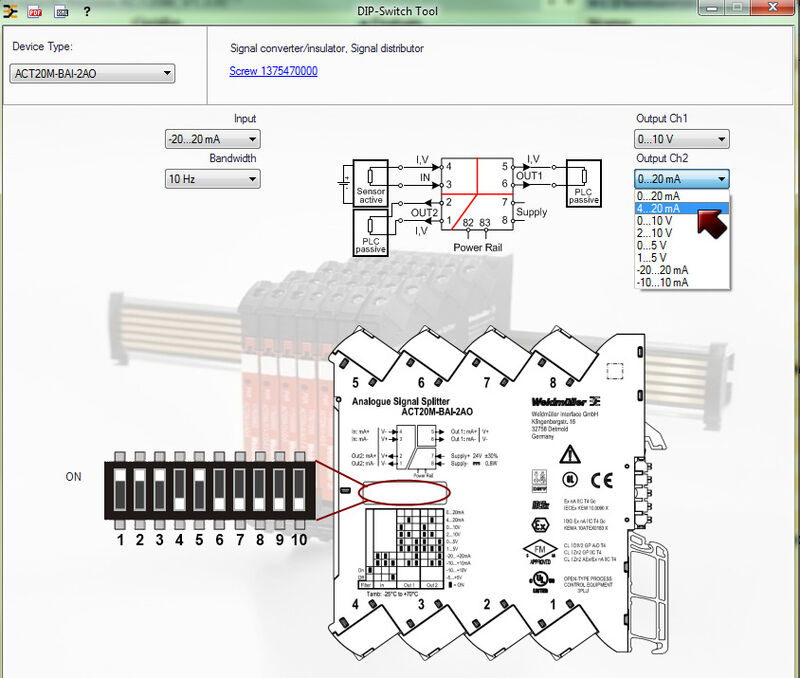

Software	[DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389)
Anwenderdokumentation	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35874)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Zulassungen

Zulassungen	![CCCEX](/picture/CCCEX.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif) ![UKEX](/picture/UKEX.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)	E337701
