AIO23 1.5 2SI OR

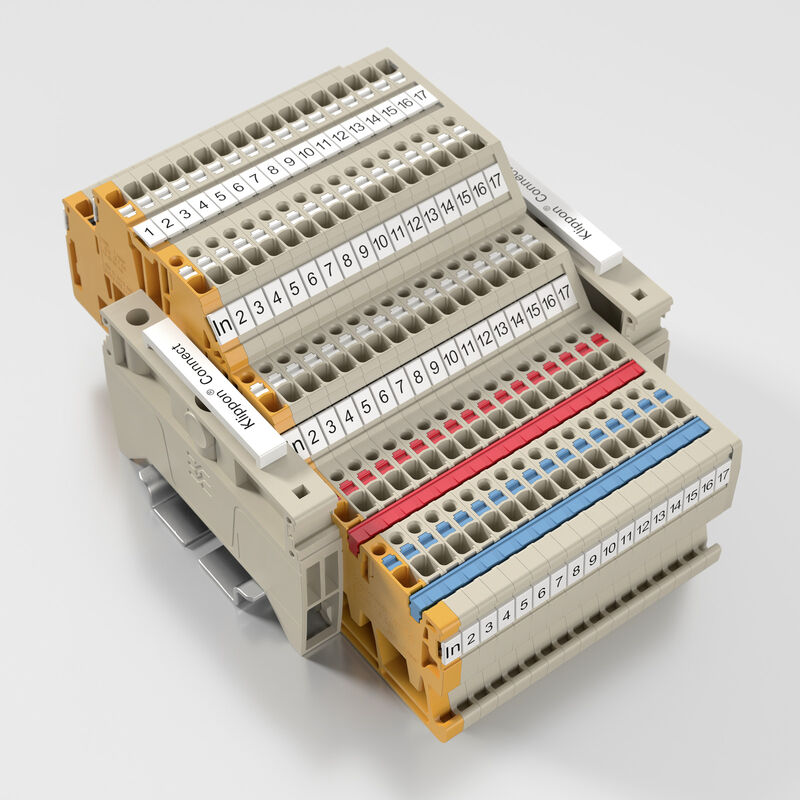

Illustration du produit
AIO23 1.5 2SI OR
AIO23 1.5 2SI OR

AIO23 1.5 2SI OR

Blocs de jonction pour capteurs-actionneurs, PUSH IN, 1.5 mm², 250 V, 13.5 A, Orange

Référence produit 2579620000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 53 Autres produits de la même gamme 2
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Raccordement (raccordement nominal) Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Blocs de jonction pour capteurs-actionneurs, PUSH IN, 1.5 mm², 250 V, 13.5 A, Orange
Référence
2579620000
Type
AIO23 1.5 2SI OR
GTIN (EAN)
4050118588347
Qté.
100  Pièce

Dimensions et poids

Profondeur
49,5  mm
Profondeur (pouces)
1,949  inch
Profondeur, y compris rail DIN
50,5  mm
Hauteur
110  mm
Hauteur (pouces)
4,331  inch
Largeur
3,5  mm
Largeur (pouces)
0,138  inch
Poids net
5,582  g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Température d'utilisation permanente, min.
-60  °C
Température d'utilisation permanente, max.
130  °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
TUEV17ATEX8031U
Certificat Nº (IECEX)
IECEXTUR17.0016U
Tension max. (ATEX)
220 V
Courant (ATEX)
12 A
Section max. du conducteur (ATEX)
1.5 mm²
Tension max. (IECEX)
220 V
Courant (IECEX)
12 A
Section max. du conducteur (IECEX)
1.5 mm²

Caractéristiques du système

Flasque de fermeture nécessaire
Oui
Nombre de polarités
4
Nombre d'étages
1
Nombre de points de contact par étage
2
Etages internes pontés
Non
Raccordement PE
Non
Barrette de liaison équipée
TS 35

Autres caractéristiques techniques

Version à l#92épreuve de l#92explosion
Oui

Raccordement (raccordement nominal)

Calibre selon 60 947-1
A1
Dimension de la lame
0,4 x 2,0 mm
Longueur de dénudage
8  mm
Longueur de tube pour embout avec collerette plastique DIN 46228/4
  • Longueur du tube:
    • min.:
      6 mm
    • max.:
      8 mm
  • Section pour le raccordement du conducteur:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Longueur de tube pour embout sans collerette plastique DIN 46228/1
  • Longueur du tube:
    • min.:
      5 mm
  • Section pour le raccordement du conducteur:
    • nominal:
      0,25 mm²
  • Longueur du tube:
    • nominal:
      6 mm
  • Section pour le raccordement du conducteur:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Longueur du tube:
    • nominal:
      10 mm
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
Nombre de raccordements
6
Plage de serrage, max.
1,5  mm²
Plage de serrage, min.
0,14  mm²
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, rigide, max.
1,5  mm²
Section de raccordement du conducteur, rigide, min.
0,14  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,14  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,14  mm²
Section de raccordement du conducteur, souple, max.
1,5  mm²
Section de raccordement du conducteur, souple, min.
0,14  mm²
Section de raccordement, semi-rigide, max.
1,5  mm²
Section de raccordement, semi-rigide, min.
0,14  mm²
Section de raccordement, souple, min.
0,14  mm²
Sens de raccordement
en haut
Type de raccordement
PUSH IN
Type de raccordement 2
PUSH IN

Généralités

Barrette de liaison équipée
TS 35
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26

Caractéristiques nominales

Section nominale
1,5  mm²
Tension nominale
250  V
Tension nominale DC
250  V
Courant nominal
13,5  A
Courant avec conducteur max.
13,5  A
Résistance de passage selon CEI 60947-7-x
1,83  mΩ
Puissance dissipée conformément à CEI 60947-7-x
0,56  W

Caractéristiques nominales selon UL

Certificat Nº (cURus)
E60693
Courant Gr D (cURus)
13 A
Taille du conducteur Câblage d'installation max. (cURus)
14 AWG
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine max. (cURus)
14 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG
Tension Gr D (cURus)
150 V

Classifications

ETIM 6.0
EC000900
ETIM 7.0
EC000900
ETIM 8.0
EC000900
ETIM 9.0
EC000900
ETIM 10.0
EC000900
ECLASS 9.0
27-14-11-28
ECLASS 9.1
27-14-11-28
ECLASS 10.0
27-14-11-28
ECLASS 11.0
27-14-11-28
ECLASS 12.0
27-14-11-28
ECLASS 13.0
27-25-01-12
ECLASS 14.0
27-25-01-12
ECLASS 15.0
27-25-01-12
