CH-HJAC-HJAD-06-0200-AC

Datenblatt herunterladen Verwandte Artikel

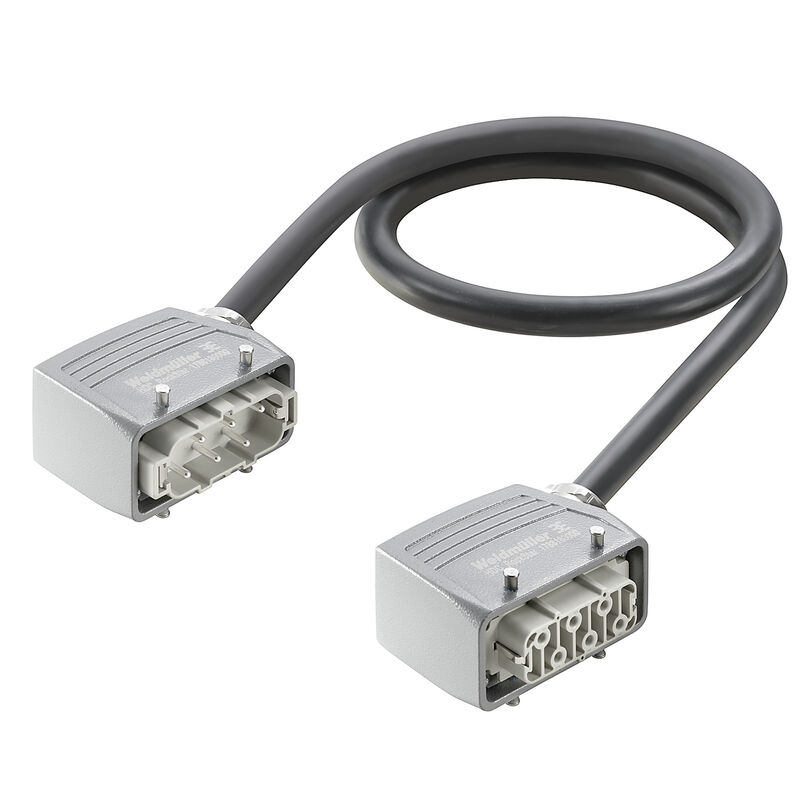

CH-HJAC-HJAD-06-0200-AC

Schwere Steckverbinder, Stift, Buchse, Helukabel JZ-600 7G4 or similar, Geschirmt: Nein, Polzahl: 6

Art.-Nr. 2712320200

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Schwere Steckverbinder, Stift, Buchse, Helukabel JZ-600 7G4 or similar, Geschirmt: Nein, Polzahl: 6
Best.-Nr.	2712320200
Art	CH-HJAC-HJAD-06-0200-AC
GTIN (EAN)	4050118750492
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

1.396,64 g

Grenztemperatur

-40 °C ... 80 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6bI, 6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	ef244396-ddde-4d05-9b64-973eef6c7a15

Allgemeine Technische Daten

Nennspannung	400 V
Polzahl	6
Schutzart	IP65
Stiftanordnung	1:1, Adern durchnummeriert

Technische Daten Steckverbinder

Steckverbinder

Beschreibung Steckverbinder:

Steckverbinder 1
Kabeleingang:

gewinkelt
Gehäusebasismaterial:

Aluminiumdruckguss
Polzahl:

6
Baureihe:

HSB
Baugröße:

6
Typ:

Stift
Einzelkomponenten-Steckverbinder:

1788180000, 1498700000, 9019190000, 1193600000
Beschreibung Steckverbinder:

Steckverbinder 2
Kabeleingang:

gewinkelt
Gehäusebasismaterial:

Aluminiumdruckguss
Polzahl:

6
Baureihe:

HSB
Baugröße:

6
Typ:

Buchse
Einzelkomponenten-Steckverbinder:

1788180000, 1498900000, 9019190000, 1193600000

Technische Daten Kabel

Aderquerschnitt	4 mm²
Anzahl der Adern	7
Außendurchmesser	15.8 mm
Biegeradius min., bewegt	7,5 x Kabeldurchmesser
Biegeradius, min., fest verlegt	4 x Kabeldurchmesser
Geschirmt	Nein
Halogene	Ja
Isolation	PVC
Kabellänge	2
Leitungstyp	Helukabel JZ-600 7G4 or similar
Mantelfarbe	schwarz
Mantelmaterial	PVC
Temperaturbereich, bewegt, max.	80 °C
Temperaturbereich, bewegt, min.	-15 °C
Temperaturbereich, fest verlegt, max.	80 °C
Temperaturbereich, fest verlegt, min.	-40

Kataloge

[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC001576
ETIM 7.0	EC001576
ETIM 8.0	EC001576
ETIM 9.0	EC001576
ECLASS 9.0	27-06-04-02
ECLASS 9.1	27-06-91-90
ECLASS 10.0	27-06-04-02
ECLASS 11.0	27-06-04-02
ECLASS 12.0	27-06-04-02
ECLASS 13.0	27-06-04-02
ECLASS 14.0	27-06-04-02

ROHS

Konform
