IE-CSPS5VS0150VAPVAP-X

IE-CSPS5VS0150VAPVAP-X

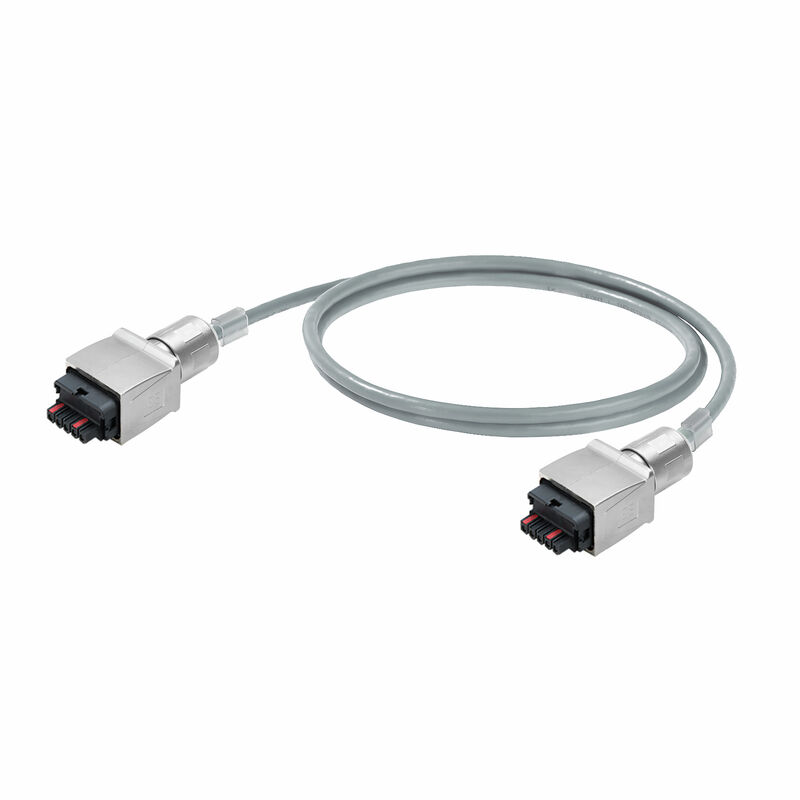

System cable, PushPull Power, PushPull Power, PVC, 15 m

N.º de artículo 1350120150
Descargar hoja de datos Termékletöltések
Accesorios 2 Productos relacionados 13
Agréments General ordering data Dimensions et poids Temperatures Environmental Product Compliance Propiedades eléctricas Allgemeine Standards Normen Montaje del cable Propiedades mecánicas y propiedades de material cable Clavija de conexión Stecker links Conector derecho Classifications

Agréments

ROHS
Conforme

General ordering data

Versión
System cable, PushPull Power, PushPull Power, PVC, 15 m
Código
1350120150
Tipo
IE-CSPS5VS0150VAPVAP-X
GTIN (EAN)
4050118165609
Cantidad
1 Pièce

Dimensions et poids

Longitud
15 m
Longueur (pouces)
590,551 inch
Poids net
1.765,28 g

Temperatures

Temperatura de almacenamiento
-40 °C...80 °C
Temperatura de servicio
-40 °C...70 °C
Temperatura de colocación
-15 °C...70 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Propiedades eléctricas

Capacidad de carga a 50 °C
16 A
Tensión nominal
24 V

Allgemeine Standards

Conector norma
nach PROFINET-Spezifikation

Normen

Conector norma
nach PROFINET-Spezifikation

Montaje del cable

Aislamiento
PVC
Apantallamiento
no apantallado
Color de revestimiento
grau (ähnlich RAL 7001)
Diámetro de la funda, max.
8,1 mm
Material del conductor
blanker Kupferleiter
Material del revestimiento
PVC
Número de conductores
5
Sección
5*1.5 mm²
Sección de conexión del conductor AWG, máx.
AWG 16

Propiedades mecánicas y propiedades de material cable

Ciclos de flexión
1 millón
Halógenos
Ja
Radio de flexión, mín., Único
4 x Kabeldurchmesser
Retardo de llama
gemäß IEC 60332-1-2

Clavija de conexión

Clavija de conexión derecha
PushPull Power, IP67, Kontakt samice, přímý, konektor, Tlakově litý zinek, nestíněné
Clavija de conexión izquierda
PushPull Power, IP67, female contact, straight, plug, Zinc diecast, unshielded

Stecker links

Clavija de conexión izquierda
PushPull Power, IP67, Buchsenkontakt, gerade, Stecker, Zinkdruckguss, ungeschirmt

Conector derecho

Clavija de conexión derecha
PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado

Classifications

ETIM 8.0
EC003248
ETIM 9.0
EC003248
ETIM 10.0
EC003248
ECLASS 14.0
27-06-01-05
ECLASS 15.0
27-06-01-05
