SAI-06L-VP12-3A-M08O-PNP
SAI-06L-VP12-3A-M08O-PNP

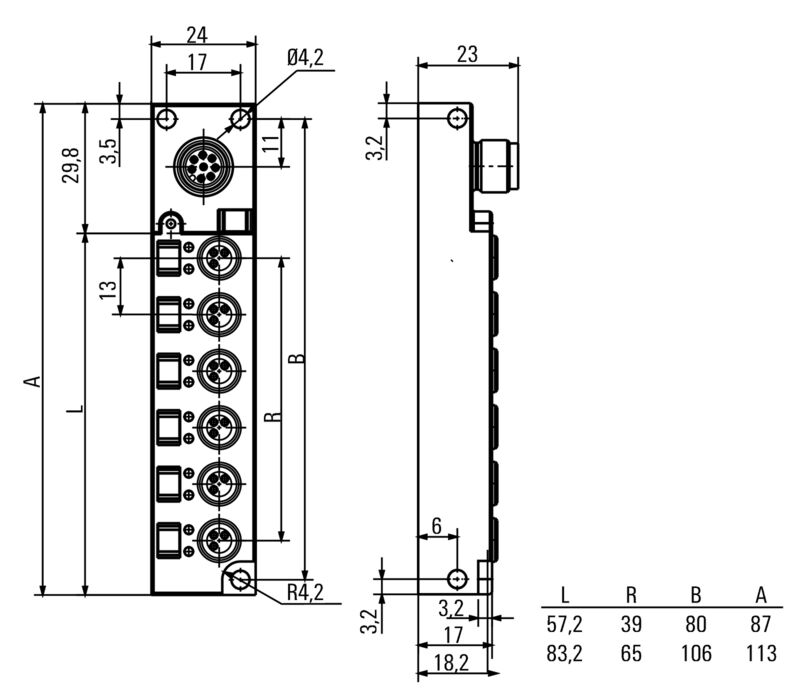

Rozměrový výkres
SAI-06L-VP12-3A-M08O-PNP

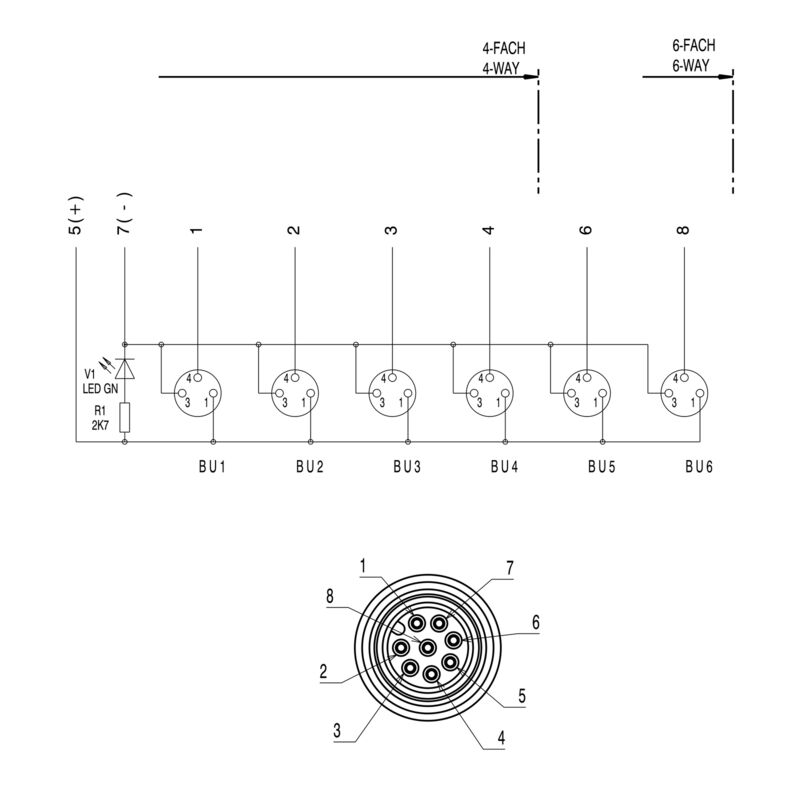

Schéma připojení
SAI-06L-VP12-3A-M08O-PNP

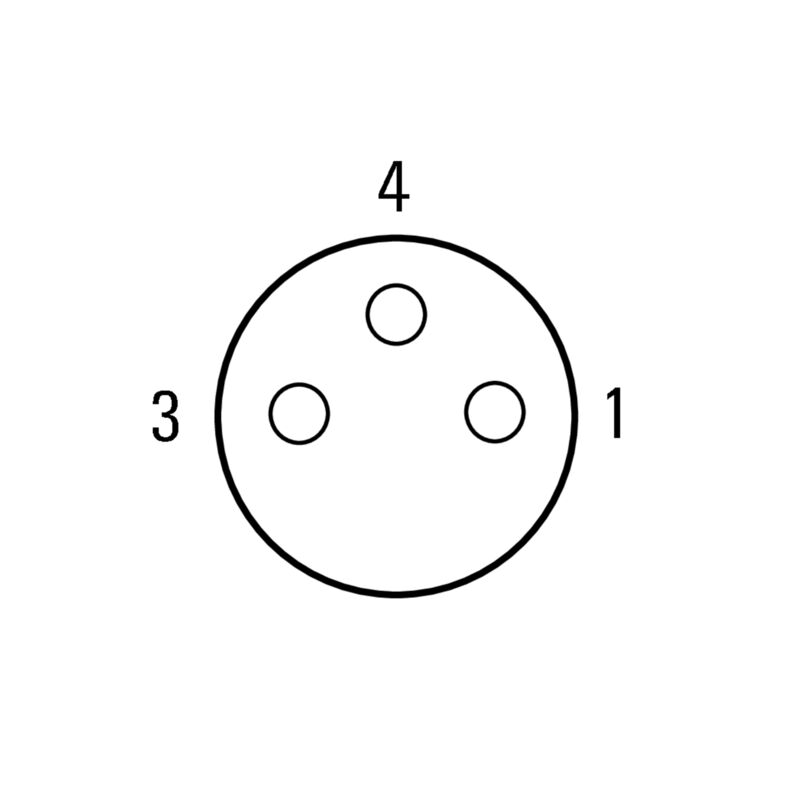

Schéma pólů
M8 = none

SAI-06L-VP12-3A-M08O-PNP

Avec sortie M12, 8 pôle, Codage A, M8, 30 V, , LED: Oui, LED capteur: Non, Type de câblage: PNP

ID výrobku 1932380000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 8
Homologaciones General ordering data Rozměry a hmotnosti Temperaturer Environmental Product Compliance Данные соединений Electrical data Všeobecné technické údaje Údaje o materiálu Technické údaje kabelu Classifications

Homologaciones

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

General ordering data

Verze
Avec sortie M12, 8 pôle, Codage A, M8, 30 V, , LED: Oui, LED capteur: Non, Type de câblage: PNP
Číslo objednávky
1932380000
Typ
SAI-06L-VP12-3A-M08O-PNP
GTIN (EAN)
4032248582815
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
81 g

Temperaturer

Provozní teplota
-25 - 80°C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Данные соединений

Délka odizolování pláště
100 mm
Výstup rozvaděče
s výstupem M12
8 pólů
A-kódování

Electrical data

Jmenovité napětí, min.
10 V
Jmenovité napětí, max.
30 V
Zkušební napětí
1 kV
Max. proudová kapacita na slot
2 A
Celkem proud
6 A
Proud na signál
1 A
K dispozici elektrická izolace
Ne
Odpor izolace
109 Ω

Všeobecné technické údaje

Stupeň krytí
IP68
Počet pólů
3
Počet soketů kontaktů
6
Připojovací závit
M8
Závažnost znečištění
3
Chování při požáru
V-0
LED
Ano
Iniciační prvek LED
Ne
Barva LED pro indikaci provozu
zelená

Údaje o materiálu

Materiál O-kroužku
FKM
Hlavní materiál krytu
PBT
Materiál rozvaděče
Plastica
Barva krytu
черный (аналогично RAL 9005)
Šroubová patice
CuZn, poniklované
Materiál kontaktu
CuZn
Povrch kontaktu
Pozlacené
Nosný materiál kontaktu
PBT (UL 94 V0)

Technické údaje kabelu

Počet pólů
3
Vhodné pro nosiče kabelů
Ne

Classifications

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
