Eigenschaften
| Ausfuehrung | Sensor/Aktor-Leitung, Einseitig offen, M23, Polzahl: 19, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 1818181000 |

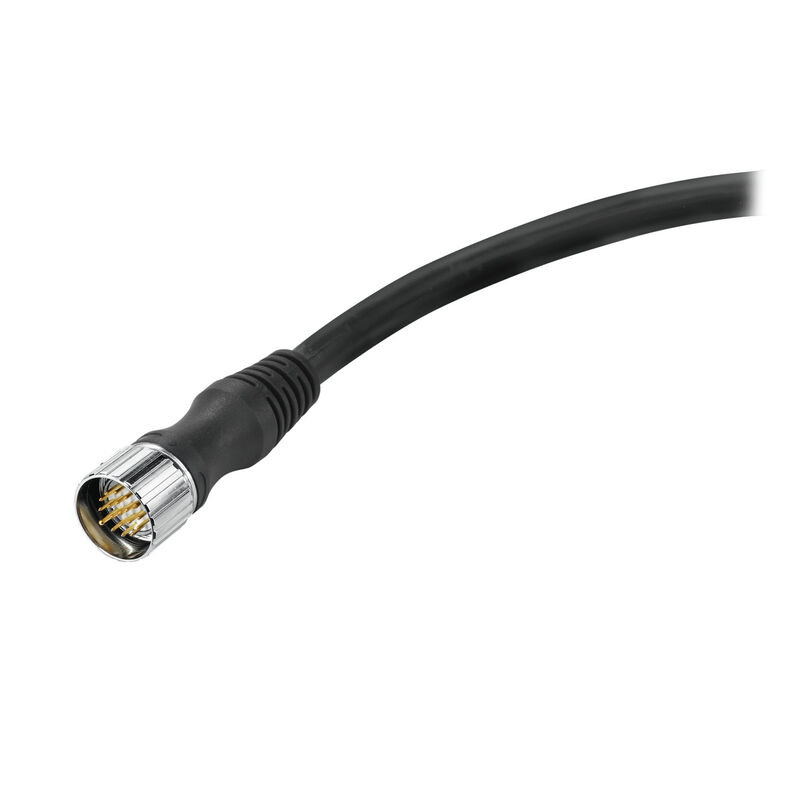

| Art | SAIB-M23-19P-ST-10M |
| GTIN (EAN) | 4032248310968 |
| VPE | 1 Stück |
| Nettogewicht | 1.261 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
| Ader nach UL AWM style | 10493 (80 °C / 300 V) |
| Aderquerschnitt (Print/Online) | 3 x 0,75 mm² + 16 x 0,34 mm² |
| Außendurchmesser | 9.1 mm ± 0.3 mm |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegezyklen | 2 Mio |
| Farbcodierung |
violett
rot schwarz grün / gelb gelb / braun braun / grün weiß gelb rosa grau / braun braun grau rot / blau grün blau grau / rosa weiß / grün weiß / gelb weiß / grau |
| Geschirmt | Nein |
| Halogene | Nein |
| Isolation | TPM |
| Kabellänge | 10 m |
| Mantel nach UL AWM style | 21198 (80 °C / 300 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 19 |
| Schleppkettentauglichkeit | Ja |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -25...80 °C |
| Temperaturbereich, fest verlegt | -50...80 °C |
| Torsionsfestigkeit | 0 °/m |
| Anschlussgewinde | M23 |
| Anzugsdrehmoment | M23: 2,5 Nm |
| Ausführung | Buchse, gerade |
| Ausführung Anschlussseite |
|
| Ausführung Anschlussseite 1 | M23, Buchse, Innengewinde, Gerade |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 1012 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Material Gewindering | Zinkdruckguss |
| Nennspannung | 120 V |
| Nennstrom | 8 A |
| Schutzart | IP67 |
| Steckzyklen | ≥ 50 |
| Temperaturbereich Gehäuse | -25…+80 °C |
| Verschmutzungsgrad | 2 |
| Isolationswiderstand | 1012 Ω |
| Nennspannung | 120 V |
| Zertifikat-Nr. (cURus) | E486077 |
| Stecker links | IP67, Buchsenkontakt, gerade, Kunststoff, ungeschirmt |
| Stecker rechts | freies Leiterende |
| Bildüberschrift-04 | Polbild |
| Bildunterschrift-04 | Socket |
| Bildüberschrift-06 | Das ideale Werkzeug, der Drehmoment-Screwty® |
| Bildunterschrift-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167177) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1818181000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1818181000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E486077 |
