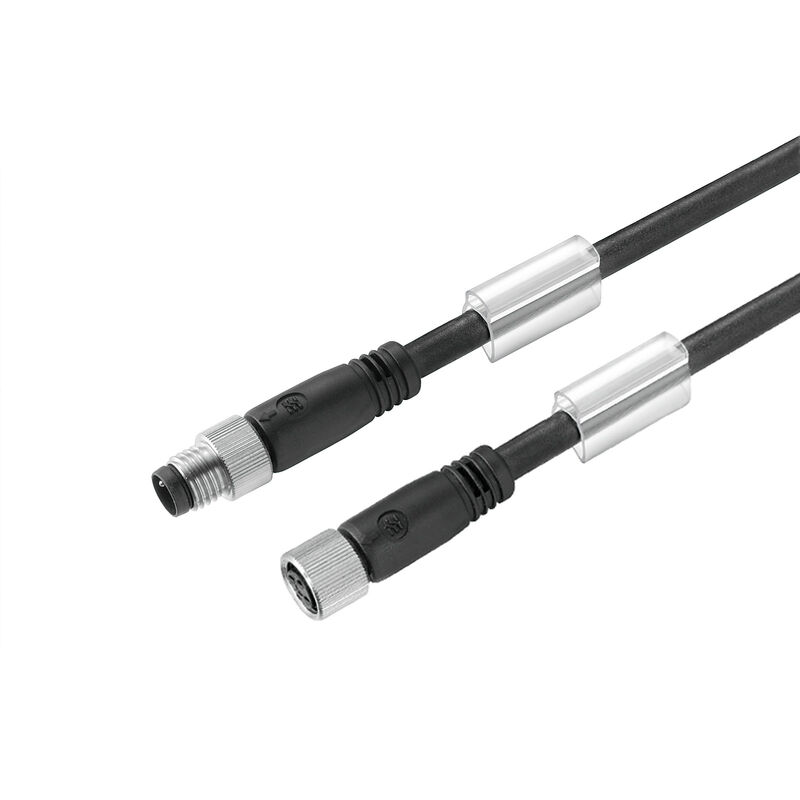

SAIL-M8GM8G-4S-7.0U
SAIL-M8GM8G-4S-7.0U
Example of use
Male, straight
SAIL-M8GM8G-4S-7.0U
Dimensioned drawing
Straight socket
SAIL-M8GM8G-4S-7.0U
Pole scheme
Pin
SAIL-M8GM8G-4S-7.0U
Pole scheme
Socket
SAIL-M8GM8G-4S-7.0U
Wiring diagram
SAIL-M8GM8G-4S-7.0U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-4S-7.0U

Шина - провод, Соединительная линия, M8/M8, Количество полюсов: 4, 7 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

Produkt ID 1981900700
Download datablad
Anvendte produkter 17
Сертификаты Основные данные для заказа Mått och vikter Экологическое соответствие изделия Caractéristiques techniques câble Általános műszaki adatok Electrical properties 플러그, 좌 플러그, 우 Klassificeringar

Сертификаты

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Основные данные для заказа

Version
Шина - провод, Соединительная линия, M8/M8, Количество полюсов: 4, 7 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Référence
1981900700
Type
SAIL-M8GM8G-4S-7.0U
GTIN (EAN)
4032248893973
Förp.
1 items

Mått och vikter

Nettovikt
286,4 g

Экологическое соответствие изделия

Statut de conformité RoHS
Соответствует
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

Accélération
5 m/s²
Blindé
Igen
Codage couleur
Barna
Fehér
Kék
Fekete
Couleur de la gaine
fekete
Cycles de courbure
250,000
Câble hybride
No
Diamètre extérieur
5.1 mm ± 0.2 mm
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
아니요
Isolation
PP
Longueur de câble configurable
아니요
Longueur du câble
7 m
Matériau de la gaine
PUR
Nombre de pôles
4
Plage de température, en mouvement
-30...90 °C
Plage de température, fixe
-40...90 °C
Rayon de courbure, min., fixe
5 x cable diameter
Rayon de courbure, mobile
12 x cable diameter
Résistance de soudage
No
Résistance à la torsion
360 °/m
Réticulé par irradiation
No
Section du conducteur
0,34 mm²
Tropicalisé (résistant aux perles de soudure)
No
Utilisation sur chaîne porte-câbles
Yes
Vitesse
100 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Általános műszaki adatok

Codage
nincs
Couple de serrage
M8: 0.6 Nm
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
Filetage du raccordement
M8 / M8
LED
아니요
Matériau de base du boîtier
PUR
Matériau de la bague filetée
황동, 니켈 도금
Plage de températures du coffret
-25…+80 °C
ponté
아니요
Résistance d'isolation
108 Ω
Surface du contact
Gold-plated
Tension nominale
30 V
Version
pin, straight - socket, straight

Electrical properties

Résistance d'isolation
108 Ω
Tension nominale
30 V

플러그, 좌

Prise de raccordement à gauche
M8, IP67, 수형 접점, 직선, 플라스틱, 비차폐

플러그, 우

Prise de raccordement à droite
M8, IP67, 암형 접점, 직선, 플라스틱, 비차폐

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
