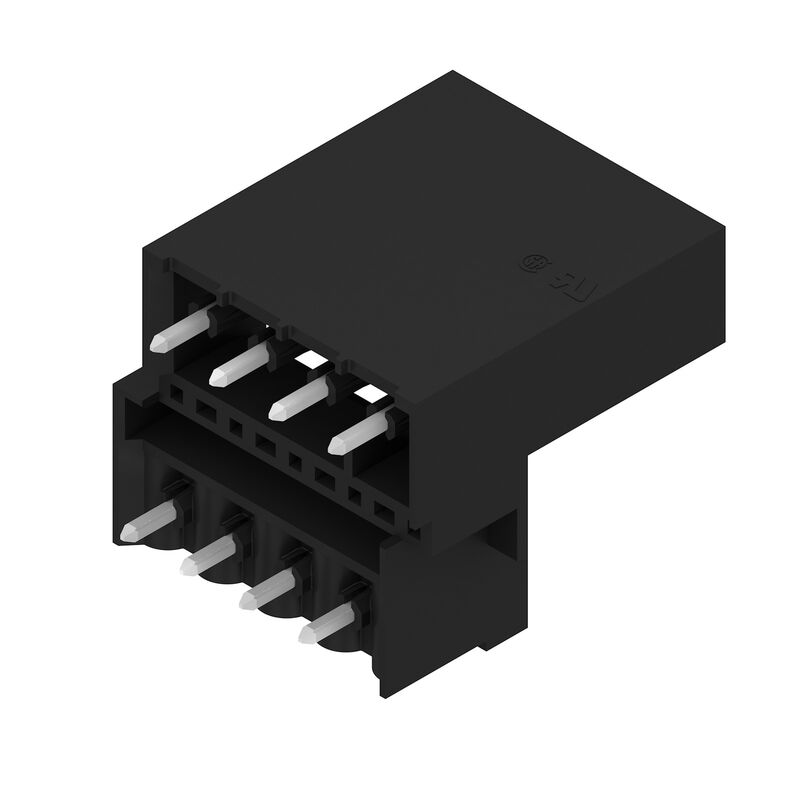

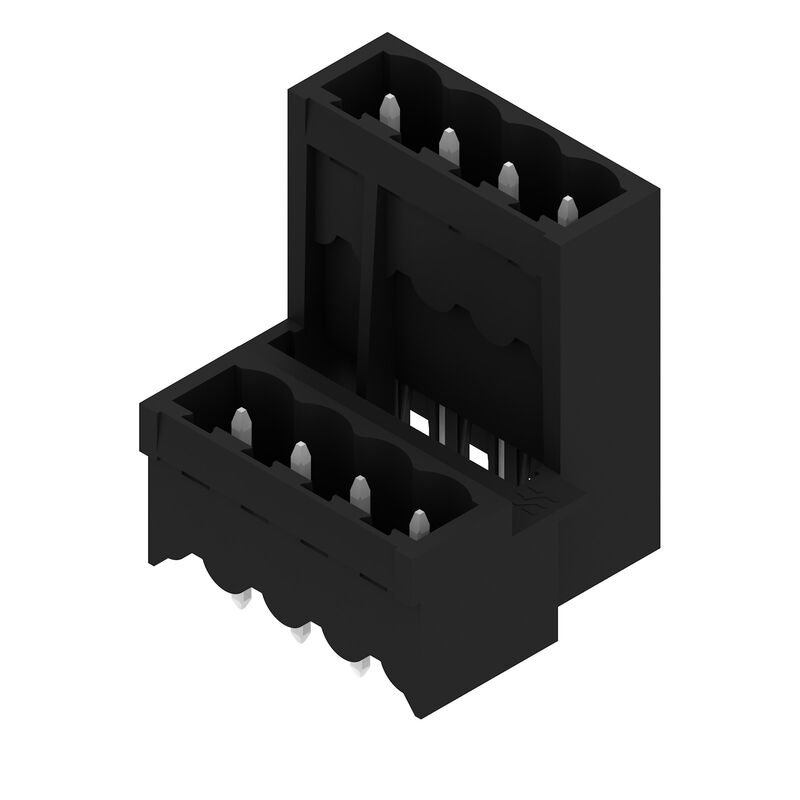

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 5.00 mm, Número de polos: 8, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1862370000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 4 Es contrapieza de 8 Productos relacionados 8
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Версия
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 5.00 mm, Número de polos: 8, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Art.nr.
1862370000
Typ
SLDV-THR 5.00/08/180G 3.2SN BK BX
GTIN (EAN)
4032248426928
Förp.
50 Pieza
Valores característicos del producto
IEC: 400 V / 15 A
UL: 300 V / 10 A
Embalaje
Caja

Dimensiones y pesos

Глубина
23,43 mm
Profundidad (pulgadas)
0,922 inch
Höjd
29,36 mm
Altura (pulgadas)
1,156 inch
Altura construcción baja
26,16 mm
Ширина
23 mm
Anchura (pulgadas)
0,906 inch
Peso neto
6,582 g

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Skupina produktů
OMNIMATE Signal - Serie BL/SL 5.00
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
Conexión por soldadura THT/THR
Raster in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Abgangswinkel
180°
Polzahl
8
Anzahl Lötstifte pro Pol
1
Longitud del terminal de soldadura (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,2 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Diámetro de la perforación (D)
1,5 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
15 mm
L1 en pulgadas
0,591 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
9 N
Fuerza de extracción/polo, máx.
8 N

Datos del material

Materiales aislantes
LCP GF
Color
negro
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
Aleación de Cu
Kontaktyta
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
Estructura de capas del contacto del conector
1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
15 A
Corriente nominal, número de polos máx. (Tu=20 °C)
10,5 A
Märkström, min. antal poler (Tu=40°C)
13 A
Märkström, max. antal poler (Tu=40°C)
9 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
1 x 1s mit 120 A

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Verpackung
Caja
VPE Länge
254 mm
VPE Breite
97 mm
VPE Höhe
63 mm

Indicación importante

IPC-konformitet
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hänvisningstext
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Distancia entre pisos: véase la disposición de los orificios
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
