VG M25-MS54 ZR 8.5-18

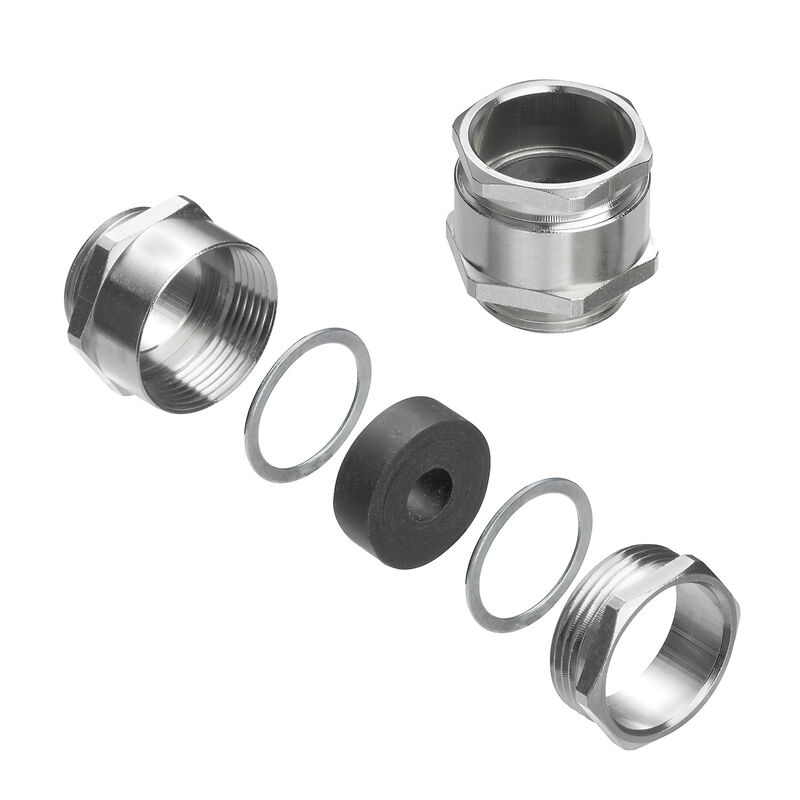

図に類似

VG M25-MS54 ZR 8.5-18

この製品は、ご利用いただけなりました。

代替製品: 1909920000

VG MS ZR（標準真鍮製ケーブルグランド、マルチシール）, ケーブルグランド, M 25, 7 mm, OD min. 8.5 - OD max. 18 mm, 真鍮、ニッケルメッキ

商品番号 1009570000
データシートのダウンロード エンジニアリング・サポート
付属品 4
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般的情報 分類

承認

ROHS
適合

一般注文データ

バージョン
VG MS ZR（標準真鍮製ケーブルグランド、マルチシール）, ケーブルグランド, M 25, 7 mm, OD min. 8.5 - OD max. 18 mm, 真鍮、ニッケルメッキ
注文番号
1009570000
種別
VG M25-MS54 ZR 8.5-18
GTIN (EAN)
4032248714346
数量
25 items
配送ステータス
中止
最終注文日
/Date(1725055200000)/
代替製品
[1909920000](~/p/1909920000)

寸法と重量

長さ
27.5 mm
長さ（インチ）
1.083 inch
正味重量
40 g

温度

動作温度
-20 °C...80 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
b5ff1f66-ddba-4739-9fc0-0521ddb52139

一般的情報

AF サイズ 1
25 mm
AF サイズ 2
27 mm
ねじ山長さ
7 mm
アダプター接続用トルク、最大
7.5 Nm
アダプター接続用トルク、最小
7.5 Nm
キャップナットのトルク、最小
3.66 Nm
ケーブルグランド
測定基準、ニッケルメッキ真鍮
シールインサート
NBR
スレッドピッチ
1.5 mm
ノッチ多層シール直径1
8.5 mm
ノッチ多層シール直径2
11.5 mm
ノッチ多層シール直径3
14.5 mm
ノッチ多層シール直径4
18 mm
ハロゲン
いいえ
保護度合い
IP54
動作温度範囲、最大
80 °C
動作温度範囲、最小
-20 °C
基本材質
真鍮、ニッケルメッキ
外付スレッド
M 25
外側ケーブル直径、最大.
18 mm
外側ケーブル直径、最小.
8.5 mm
袋ナット最大トルク
3.66 Nm

分類

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-01
ECLASS 15.0
27-14-08-01
