Eigenschaften
| Ausfuehrung | Potentialverteilerklemme, Schraubanschluss, schwarz, 35 mm², 202 A, 1000 V, Anzahl Anschlüsse: 8, Anzahl der Etagen: 1, TS 35, V-0, Wemid |
| Best.-Nr. | 1561690000 |

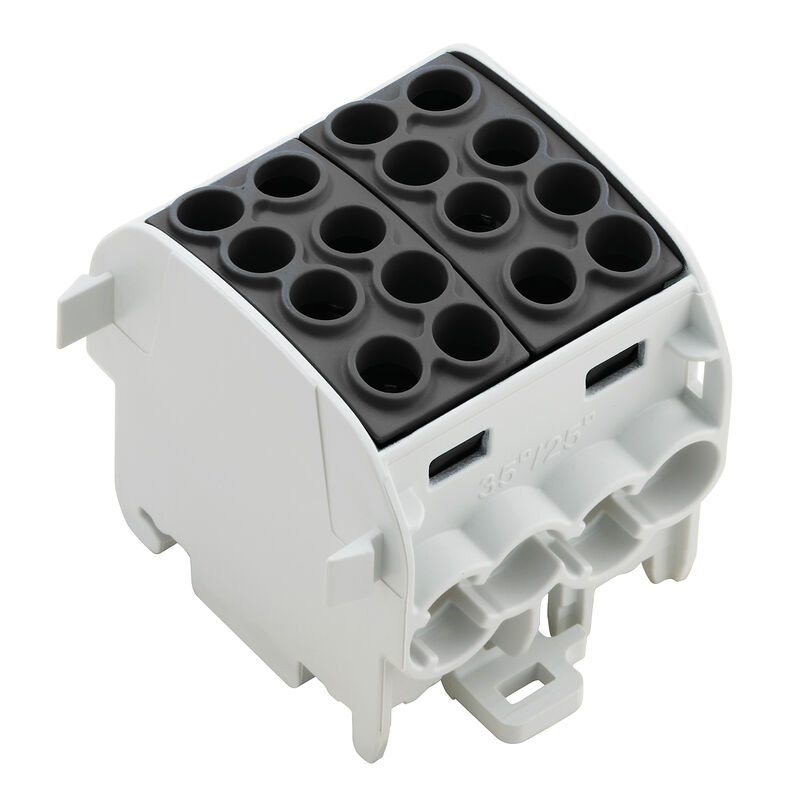

| Art | WPD 202 4X35/4X25 BK |
| GTIN (EAN) | 4050118366808 |
| VPE | 2 Stück |
| Tiefe | 49,3 mm |
| Tiefe (inch) | 1,941 inch |
| Höhe | 55,4 mm |
| Höhe (inch) | 2,181 inch |
| Breite | 44,4 mm |
| Breite (inch) | 1,748 inch |
| Nettogewicht | 184 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Werkstoff | Wemid |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | Schraubanschluss |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Ja |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Einbauhinweis | Tragschiene / Montageplatte |
| explosionsgeprüfte Ausführung | Ja |
| mit Rastzapfen | Ja |
| Montageart | gerastet |
| Offene Seiten | geschlossen |
| rastbar | Ja |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 8 |
| Klemmbereich, max. | 35 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 35 mm² |
| Einbauhinweis | Tragschiene / Montageplatte |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Normen |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Polzahl | 8 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 35 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung AC | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 202 A |
| Normen |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37489) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39522) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561690000) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Zulassungen |    |
| ROHS | Konform |
