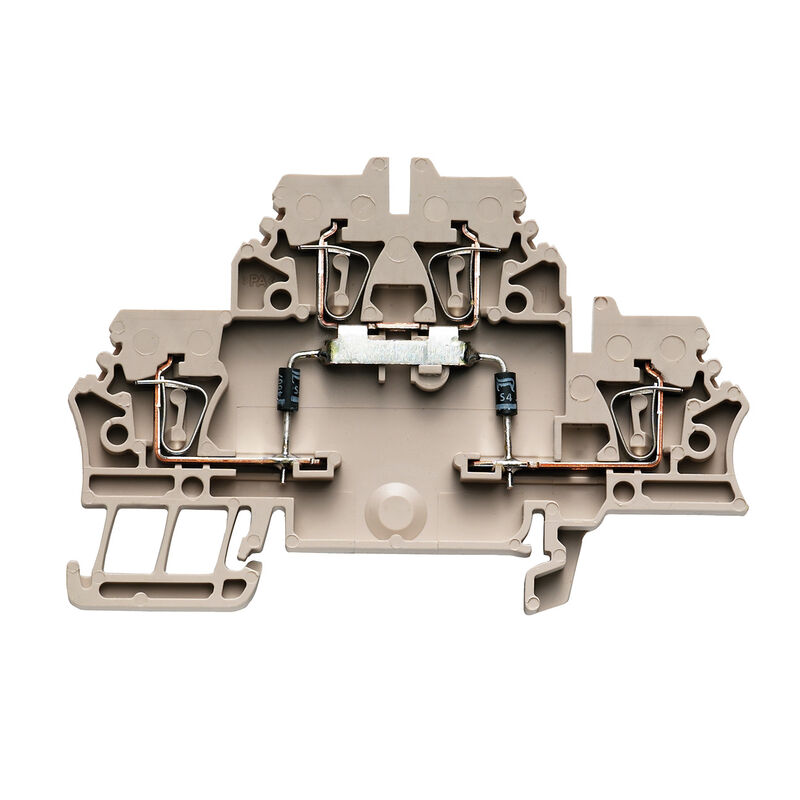

ZDK 2.5/D/4

Z-Reihe, Bauelement-Reihenklemme, Doppelstock-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige

Art.-Nr. 1690040000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Z-Reihe, Bauelement-Reihenklemme, Doppelstock-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige
Best.-Nr.	1690040000
Typ	ZDK 2.5/D/4
GTIN (EAN)	4008190877927
VPE	50 Stück

Abmessungen und Gewichte

Tiefe	53 mm
Tiefe (inch)	2,087 inch
Tiefe inklusive Tragschiene	54 mm
Höhe	79,1 mm
Höhe (inch)	3,114 inch
Breite	5,1 mm
Breite (inch)	0,201 inch
Nettogewicht	10,06 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	120 °C

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	c6099607-b1cd-4fc8-8f5b-8c2defa73093

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Systemkennwerte

Ausführung	Zugfederanschluss für steckbare Querverbindung einseitig offen mit Diode
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Ja
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

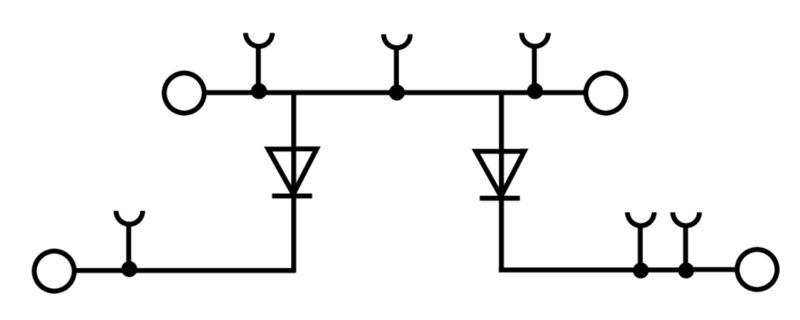

elektronisches Bauteil	Diode
explosionsgeprüfte Ausführung	Ja
Montageart	gerastet
Offene Seiten	rechts

Bauelement

Schaltdiode

Diodentyp:

1N4007
Durchlassstrom:

1 A
Sperrspannung:

1.300 V
Durchlassspannung:

0,7 V

Klemmbare Leiter (Weiterer Anschluss)

Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.

2,5 mm²

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	10 mm
Anschlussart	Zugfederanschluss
Anschlussrichtung	oben
Anzahl Anschlüsse	4
Klemmbereich, max.	2,5 mm²
Klemmbereich, min.	0,05 mm²
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A2
Leiteranschlussquerschnitt AWG, min.	AWG 30
Leiteranschlussquerschnitt, eindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4	Rohrlänge: min.: 6 mm nominal: 10 mm max.: 10 mm Leiteranschlussquerschnitt: nominal: 0,5 mm² Rohrlänge: nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 0,75 mm² Rohrlänge: nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1 mm² Rohrlänge: min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1,5 mm² Rohrlänge: min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 2,5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1	Rohrlänge: min.: 6 mm nominal: 10 mm max.: 10 mm Leiteranschlussquerschnitt: nominal: 0,5 mm² Rohrlänge: nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 0,75 mm² Rohrlänge: nominal: 10 mm min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1 mm² Rohrlänge: min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 1,5 mm² Rohrlänge: min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 2,5 mm²
Zwillings-Aderendhülse, max.	0,34 mm²
Zwillings-Aderendhülse, min.	0,14 mm²

Bemessungsdaten nach CSA

Leitergr. Factory wiring max (CSA)	12 AWG
Leitergr. Factory wiring min (CSA)	26 AWG
Leitergr. Field wiring max (CSA)	12 AWG
Leitergr. Field wiring min (CSA)	26 AWG
Zertifikat-Nr. (CSA)	80053378-200039

Maße

Versatz TS 32	38,5 mm
Versatz TS 35	38,5 mm

Allgemeines

Leiteranschlussquerschnitt AWG, min.	AWG 30
Normen	IEC 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	2,5 mm²
Bemessungsspannung	500 V
Bemessungsspannung DC	500 V
Nennstrom	0,5 A
Strom bei max. Leiter	0,5 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1,33 mΩ
Bemessungsstoßspannung	6 kV
Verlustleistung gemäß IEC 60947-7-x	0,77 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	14 AWG
Leitergr. Factory wiring min (UR)	26 AWG
Leitergr. Field wiring max (UR)	14 AWG
Leitergr. Field wiring min (UR)	26 AWG
Spannung Gr C (UR)	300 V
Strom Gr C (UR)	15 A
Zertifikat-Nr. (UR)	E60693

Wichtiger Hinweis

Produkthinweis

Die zulässige Dauergebrauchstempemeratur ist zu beachten.
