PVN PCBA 1KV 6I6O SPD T2 F

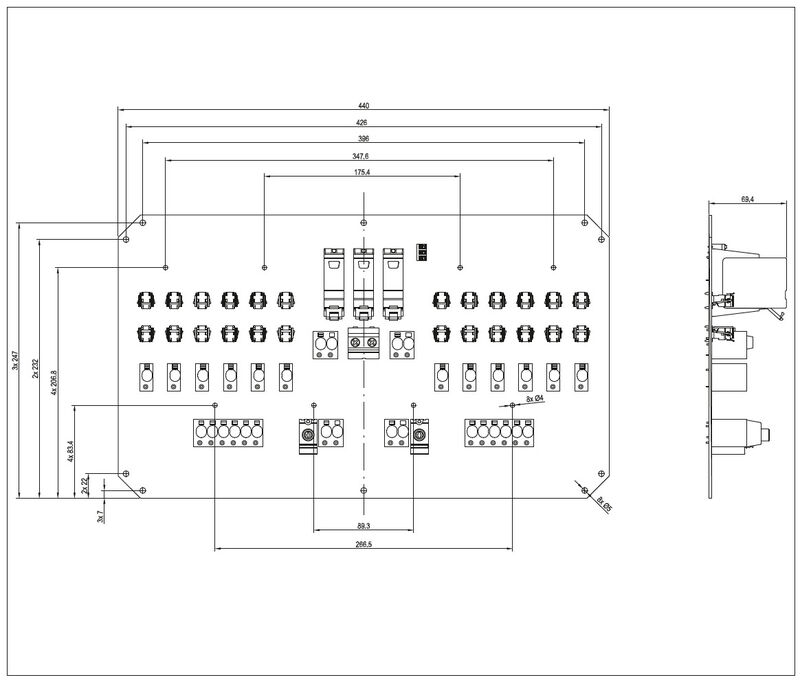

Układ płytek obwodu drukowanego
PVN PCBA 1KV 6I6O SPD T2 F

PVN PCBA 1KV 6I6O SPD T2 F

Ten produkt jest już niedostępny.

Fotowoltaika, Płytka drukowana, Skrzynka zespolona, 1000 V, 1 MPP, 6 wejść / 6 wyjść na MPP, Z uchwytem bezpiecznika, Ochrona przeciwprzepięciowa II

Nr. produktu 2770550000
Pobierz kartę katalogową Pobieranie produktów
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Charakterystyka elektryczna Obudowa Dane ogółne Wejścia Wyjścia Zabezpieczenie przed przeciążeniem, strona DC Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Fotowoltaika, Płytka drukowana, Skrzynka zespolona, 1000 V, 1 MPP, 6 wejść / 6 wyjść na MPP, Z uchwytem bezpiecznika, Ochrona przeciwprzepięciowa II
Nr zam.
2770550000
Typ
PVN PCBA 1KV 6I6O SPD T2 F
GTIN (EAN)
4064675029632
Ilość
1 szt.
Status dostawy
element wycofywany z produkcji
Ostatnia data zamówienia
/Date(1735599600000)/

Wymiary i masa

Głębokość
254 mm
Głębokość (cale)
10 inch
Wysokość
69,2 mm
Wysokość (cale)
2,724 inch
Szerokość
440 mm
Szerokość (cale)
17,323 inch
Masa netto
915 g

Temperatury

Temperatura otoczenia
-40 °C…70 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne
REACH SVHC
Lead 7439-92-1
SCIP
bdab5698-6a20-4370-8e28-8810d882d01a

Charakterystyka elektryczna

Prąd na maksymalny punkt mocy, maks.
90 A
Znamionowa obciążalność prądowa krótkoterminowa
  • Prąd znamionowy:
    112,5 A
Znamionowe napięcie stałe
1 000 V
Znamionowy prąd stały na połączenie
  • Prąd znamionowy:
    15 A
  • Zwarcie na wyjściu głównym:
    • Czas trwania:
      10 h
    • Współczynnik:
      1.25 * Inc

Obudowa

Materiał izolacyjny
Poliester wzmacniany włóknem szklanym, poliwęglan
rodzaj montażu
4 wkręty

Dane ogółne

Normy
EN 61439-2:2011
IEC 61439-2 ed 2.0
Stopień ochrony
IP00

Wejścia

Liczba punktów maksymalnej mocy (MPP)
1
Liczba wejść przewodów na MPP
≥ 4…≤ 6
Maks. ilość wejść DC
na układ maksymalnego punktu mocy, 6 wejść połączonych równolegle
Standardowy bezpiecznik topikowy
gPV (EN 60269-6)
IEC 60269-1
IEC 60269-6
Styk zewnętrzny ochronnika przeciwprzepięciowego
  • Przyłącze przewodu:
    • Rodzaj przyłącza:
      Złącze sprężynowe z aktuatorem
    • Elastyczne, maks. H05(07) V-K:
      1,5 mm²
    • z tulejką kablową, DIN 46228 pt 1, maks.:
      1,5 mm²
Typ bezpiecznika
pusty uchwyt bezpiecznika
Wejście DC + & -
  • Połączenie przewodowe:
    • Rodzaj przyłącza:
      PUSH IN z aktuatorem
    • Kompatybilny przekrój poprzeczny przewodu:
      TÜV 2 Pfg1169/08.07
    • Przekrój poprzeczny przewodu, min.:
      2,5 mm²
    • Przekrój poprzeczny przewodu, maks.:
      50 mm²
wkładka bezpiecznikowa
10 x 38 mm
Liczba wejść
6

Wyjścia

Maks. ilość wyjść DC
na układ maksymalnego punktu mocy, 7 wyjść połączonych równolegle
Wyjście DC + & -
  • Połączenie przewodowe:
    • Kompatybilny przekrój poprzeczny przewodu:
      TÜV 2 Pfg1169/08.07
    • Przekrój poprzeczny przewodu, min.:
      2,5 mm²
    • Przekrój poprzeczny przewodu, maks.:
      16 mm²

Zabezpieczenie przed przeciążeniem, strona DC

Klasa wymagań
Typ II
napięcie systemu PV, maks. Ucpv
1 100 V
Normy
EN 61439-2:2011
IEC 61439-2 ed 2.0
Pobór mocy w stanie gotowości PC
< 0,2 W
Poziom ochrony Up (+/-)
≤ 3.8 kV
Poziom ochrony Up (+/PE)
≤ 3.8 kV
Poziom ochrony Up (-/PE)
≤ 3.8 kV
Prąd rozładowania, maks. (8/20 µs)
40 kA
Prąd wyładowczy In (8/20 µs)
20 kA
Prąd zwarciowy ISCPV
11 000 A
Łączny prąd wyładowczy Iłączny (8/20 µs)
50 kA

Klasyfikacje

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92
