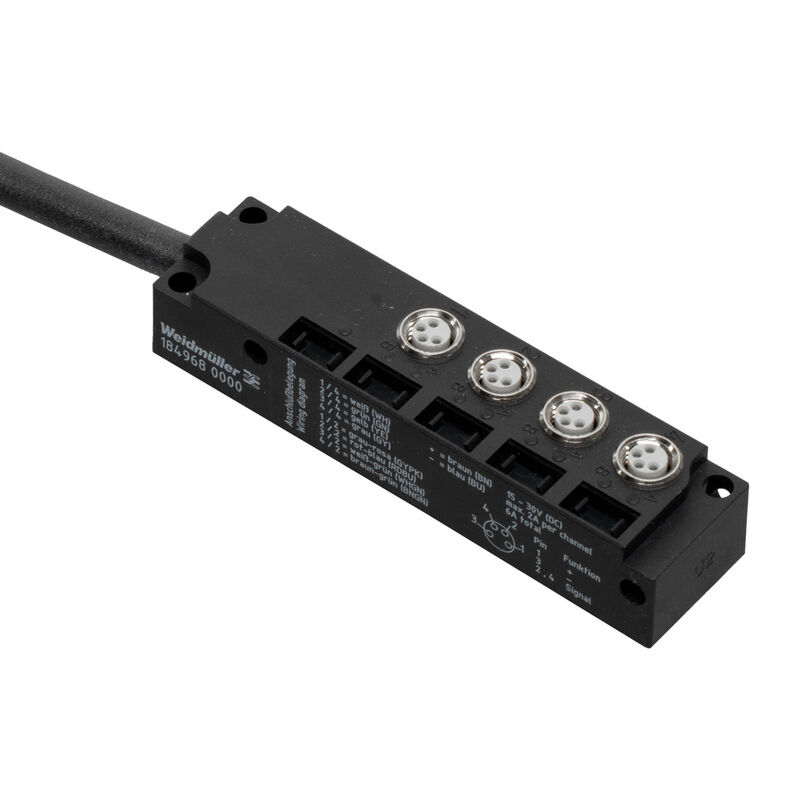

SAI-04L-VPFC-4A-M08L-PNP-10U03
SAI-04L-VPFC-4A-M08L-PNP-10U03
Profilritning
SAI-04L-VPFC-4A-M08L-PNP-10U03
Kopplingsbild
SAI-04L-VPFC-4A-M08L-PNP-10U03
Polschema
M8 = none

SAI-04L-VPFC-4A-M08L-PNP-10U03

Fixed cable version, M8, 30 V, , LED: Yes, LED initiator: Yes, Wiring type: PNP, 10 m

Tuotteen tunnus 1849690000
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 3 Samankaltaiset tuotteet 19
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Connection data Electrical data General technical data Material data Tekniska data för kabel Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

General ordering data

Utförande
Fixed cable version, M8, 30 V, , LED: Yes, LED initiator: Yes, Wiring type: PNP, 10 m
Art.nr.
1849690000
Typ
SAI-04L-VPFC-4A-M08L-PNP-10U03
GTIN (EAN)
4032248376681
Förp.
1 items

Dimensions and weights

Djup
18,2 mm
Depth (inches)
0,717 inch
Höjd
92 mm
Height (inches)
3,622 inch
Bredd
24 mm
Width (inches)
0,945 inch
Nettovikt
834 g

Temperatures

Drifttemperatur
-25 - 80°C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Connection data

Avmantlingslängd
100 mm
Fördelarutgång
Fixed cable version

Electrical data

Märkspänning, min.
10 V
Märkspänning, max.
30 V
Provspänning
1 kV
Max. strömbelastbarhet per spår
2 A
Summaström
6 A
Ström per signal
1 A
Spänningseparering finns
No
Isolationsmotstånd
109 Ω

General technical data

Skyddsklass
IP68
Antal poler
4
Antal kontakthylsor
4
Anslutningsgänga
M8
Nedsmutsningsgrad
3
Brandegenskaper
V-0
LED
Yes
Initiator ljusdiod
Yes
LED färg för driftsfunktion
green
LED färg för E/A funktion
yellow

Material data

Material i O-ring
FKM
Kapslingsmaterial
PBT
Fördelarmaterial
Plastic
Kapslingsfärg
black (similar to RAL 9005)
Skruvhylsa
Nickel-plated CuZn
Kontaktmaterial
CuZn
Kontaktyta
Gold-plated
Kontakthållarmaterial
PBT (UL 94 V0)

Tekniska data för kabel

Antal poler
4
Böjcykler
1 milj
Böjradie min, rörlig
10 x kabeldiameter
Halogener
No
Kabeldragningsarea (utskrift/online)
8 x 0.34 mm² + 2 x 0.75 mm²
Mantelfärg
black
Mantelmaterial
PUR
Skärmad
No
Ytterdiameter
7,4 mm
Kabellängd
10 m
Släpkedjetålighet
Yes

Classifications

ETIM 8.0
EC002585
ETIM 9.0
EC002585
ETIM 10.0
EC002585
ECLASS 14.0
27-44-01-08
ECLASS 15.0
27-44-01-08
