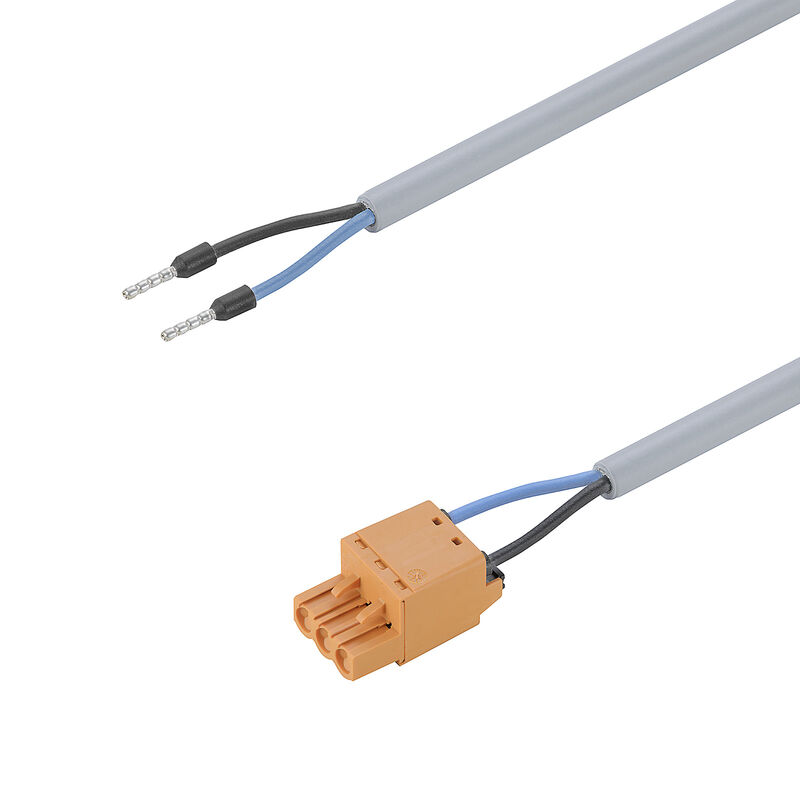

CH-SMC-00.33-ECB180
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
CH-SMC-00.33-ECB180
Rysunek wymiarowany
CH-SMC-00.33-ECB180
Rysunek szczegółowy

CH-SMC-00.33-ECB180

Smart Metering Cable Assemblies, 6 kV, Złącze żeńskie, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.33 m

Nr. produktu 2784110033
Pobierz kartę katalogową
Produkty pokrewne 8
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane ogólne techniczne Specyfikacje techniczne złącza Технические характеристики кабеля Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Smart Metering Cable Assemblies, 6 kV, Złącze żeńskie, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.33 m
Order No.
2784110033
Type
CH-SMC-00.33-ECB180
GTIN (EAN)
4064675060796
Ilość
10 szt.

Wymiary i masa

Średnica
6,4 mm
Masa netto
52 g

Temperatury

Temperatura graniczna
-30 °C ... 90 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane ogólne techniczne

Nominal current
18,5 A
Nominal voltage
600 V
Number of poles
2
Protection degree
IP20
Rated impulse withstand voltage
6 kV

Specyfikacje techniczne złącza

Connector
  • Opis złącza:
    Złącze nr 1
  • wpust kablowy:
    straight
  • Podstawowy materiał obudowy:
    Tworzywo sztuczne
  • Liczba biegunów:
    3
  • Typ:
    Złącze żeńskie
  • Złącze pojedynczych komponentów:
    2701840000
  • Opis złącza:
    Złącze nr 2
  • wpust kablowy:
    straight
  • Podstawowy materiał obudowy:
    Tworzywo sztuczne
  • Liczba biegunów:
    1
  • Złącze pojedynczych komponentów:
    1476050000

Технические характеристики кабеля

Bending radius, min., moving
15 x kabeldiameter
Bending radius, min., stationary
10 x średnica kabla
Cable length
0,33 m
Cable Material
PUR/ TPE
Line type
KB PUR US 2X1.5 GY XX 6KV
Outside diameter
6.4 mm ± 0.25 mm
Resistant to welding beads
Tak
Temperature range, moving, min.
-30 °C
Temperature range, stationary, max.
90 °C
Temperature range, stationary, min.
-40 °C
오일 저항
Tak
온도 범위, 이동, 최대
90 °C
와이어 개수
2
외피 색상
szary
절연
PP
차폐
Nie
코어 단면적
1,5 mm²
할로겐
Nie

Klasyfikacje

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
