LL1N 5.08/04/90 3.2SN OR BX

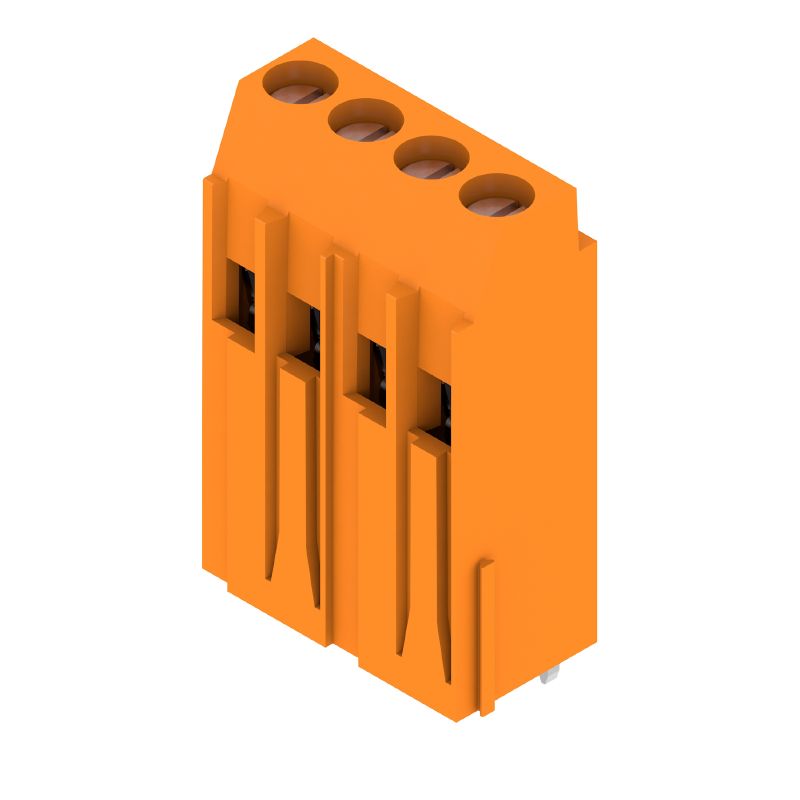

Produktillustration
LL1N 5.08/04/90 3.2SN OR BX
Produktillustration
LL1N 5.08/04/90 3.2SN OR BX
Dimensional drawing
LL1N 5.08/04/90 3.2SN OR BX
Graph

LL1N 5.08/04/90 3.2SN OR BX

Kretskortsplint, 5.08 mm, Antal poler: 4, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 6 mm², Box

Produkt-ID 1975380000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 11
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Allmänna beställningsdata

Utförande
Kretskortsplint, 5.08 mm, Antal poler: 4, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 6 mm², Box
Číslo objednávky
1975380000
Typ
LL1N 5.08/04/90 3.2SN OR BX
GTIN (EAN)
4032248672608
Qty.
100 items
Produktparametrar
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Djup
10,84 mm
Byggdjup (tum)
0,427 inch
Höjd
34,3 mm
Bygghöjd (tum)
1,35 inch
Höjd lägstbyggande
31,1 mm
Bredd
20,96 mm
Byggbredd (tum)
0,825 inch
Net weight
8,44 g

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Produktfamilj
OMNIMATE Signal – serie LL
Ledaranslutningsteknik
Klämbygelanslutning
Egenskap för klämstället
WireReady
Montering på kretskortet
THT lödanslutning
Ledarutgångsriktning
90°
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Antal poler
4
Polradstal
1
Uppgraderbar av kunden
Ja
Antal rader
1
maximalt radmonterbara poler per rad
12
Lödstiftlängd (l)
3,2 mm
Dimensioner för lödstift
0,75 x 0,9 mm
Diameter bestyckningshål (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
1
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,6 Nm
Klämskruv
M 3
Avisoleringslängd
6 mm
L1 i mm
15,24 mm
L1 i tum
0,6 "
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Skyddsklass
IP20

Materialdata

Insulating material
Wemid (PA)
Colori
orange
Таблица цветов (аналогич.)
RAL 2000
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Contact material
Kopparlegering
Kontaktyta
förtennad
Ytbehandling
4-6 μm SN
Typ av förtenning
matt
Layer structure of solder connection
4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Clamping range, min.
0,08 mm²
6 mm²
Ledardiameter, AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
6 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
32,5 A
Märkström, max. antal poler (Tu=20°C)
26 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
27,5 A
Märkström, max. antal poler (Tu=40°C)
22 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1202191
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
241 mm
VPE-bredd
150 mm
VPE-höjd
40 mm

Viktig hänvisningstext

IPC-Konformität
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hinweise

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
