Propiedades

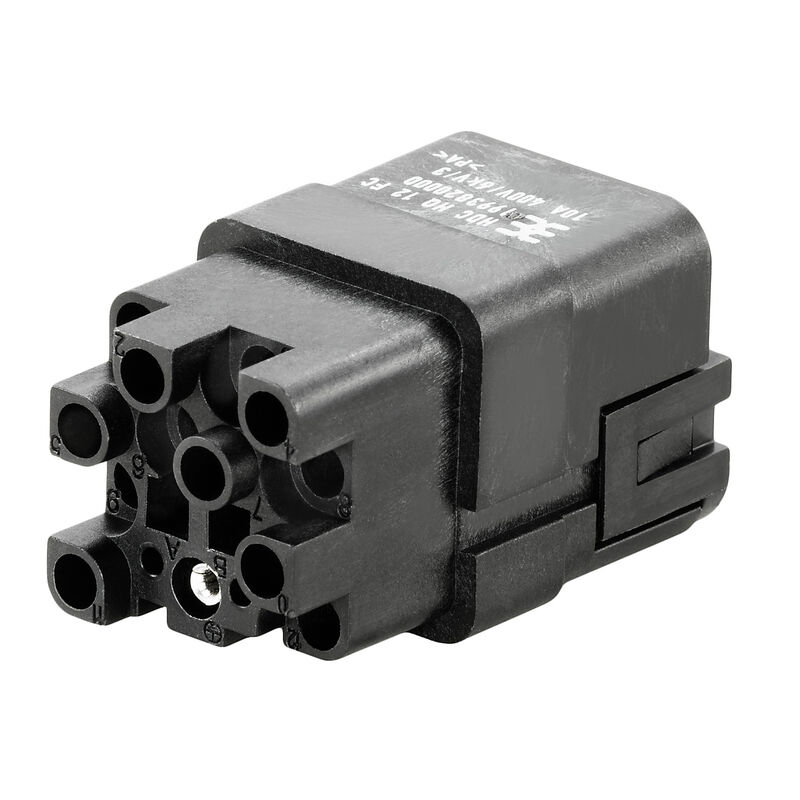

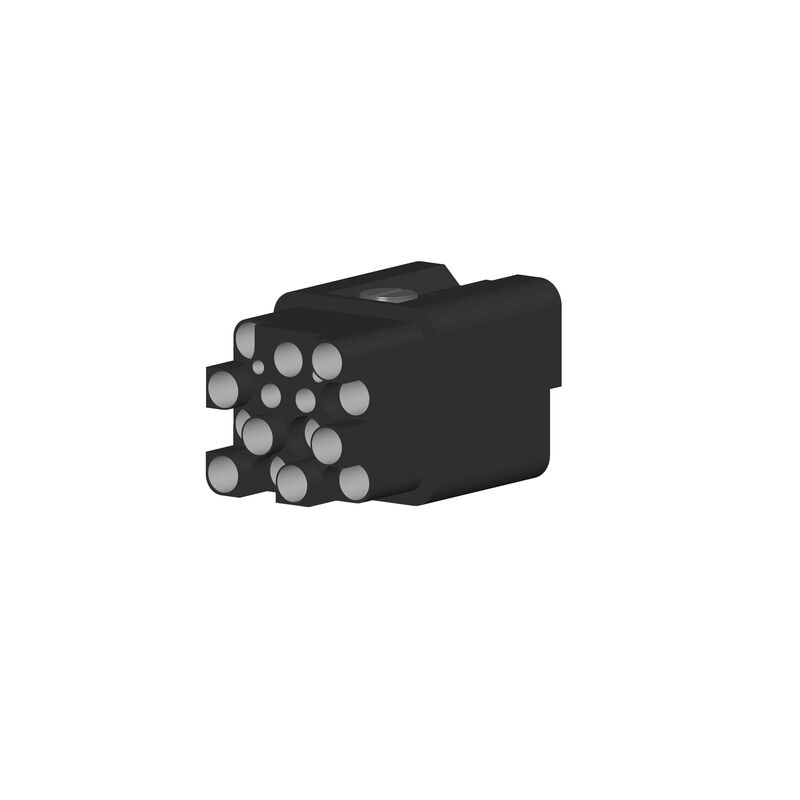

| Versión | HDC - Conector, Hembra, 400 V, 10 A, Número de polos: 12, Conexión crimpada, Grupo: 1 |
| Código | 1993820000 |
| Tipo | HDC HQ 12 FC |
| GTIN (EAN) | 4050118378924 |
| Cantidad | 10 Pieza |

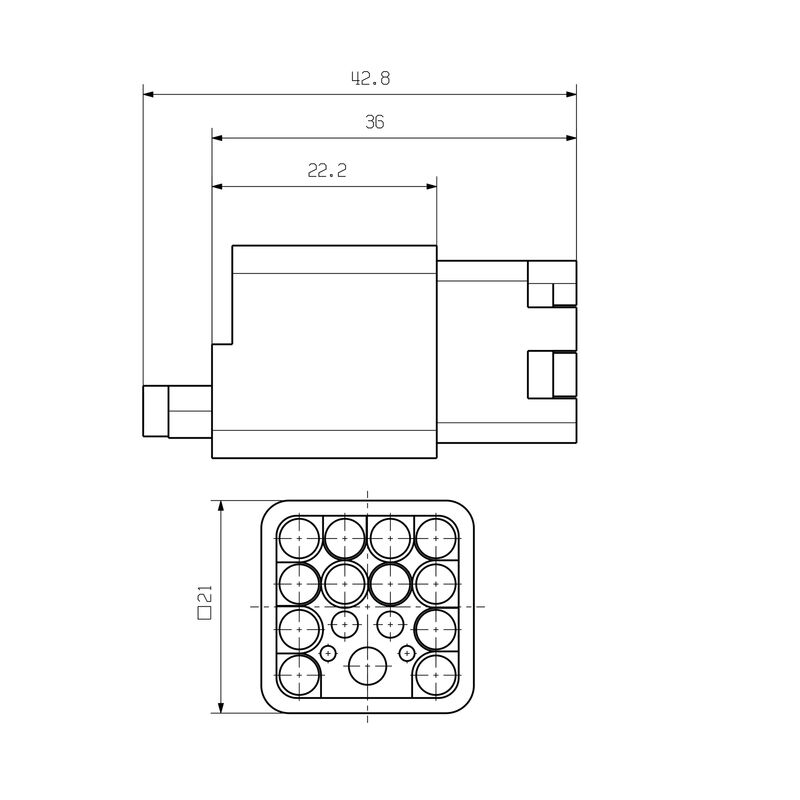

| Profundidad | 21 mm |
| Profundidad (pulgadas) | 0,827 inch |
| Altura | 42,8 mm |
| Altura (pulgadas) | 1,685 inch |
| Anchura | 21 mm |
| Anchura (pulgadas) | 0,827 inch |
| Peso neto | 12 g |
| Temperatura límite | -40 °C ... 120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistencia química |
|
| Anchura | 21 mm |
| Baja emisión de humos según DIN EN 45545-2 | Sí |
| BG | 1 |
| ciclos de enchufado Ag | ≥ 500 |
| ciclos de enchufado Au | ≥ 500 |
| Color | negro |
| Contacto de señal, tipo | HD |
| Corriente nominal (DIN EN 61984) | 10 A |
| Grado de polución | 3 |
| Grado inflamabilidad según UL 94 | V-0 |
| Grupo | 1 |
| Materiales aislantes | PA GF |
| Número de contactos de señal | 12 |
| Número de polos | 12 |
| Serie | HQ |
| Sobretensión de choque nominal (DIN EN 61984) | 6 kV |
| Tensión nominal (DIN EN 61984) | 400 V |
| Tipo | Hembra |
| Tipo de conexión | Conexión crimpada |
| Tipo de protección | IP65 con carcasa correspondiente |
| Par de apriete mín. PE en un lado | 0,5 Nm |
| Par de apriete, máx. PE en un lado | 0,7 Nm |
| Tipo de conexión PE | Conexión brida-tornillo |
| BG | 1 |
| Grupo | 1 |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,14 mm² |
| Sección de conexión del conductor, max. | 2,5 mm² |
| Sección de conexión del conductor, min. | 0,14 mm² |
| Tipo de conexión | Conexión crimpada |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73381) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1993820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1993820000) |
| Documentación del usuario | [61348_HDC_HQ_12_FC_00_BLATT.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39407) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| ROHS | Conformidad |
Accesorios
-
N.º de artículo:1601760000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
-
N.º de artículo:1651570000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre
-
N.º de artículo:1651700000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1651600000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1651680000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
N.º de artículo:1651580000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
N.º de artículo:1651670000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre
-
N.º de artículo:1651690000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
