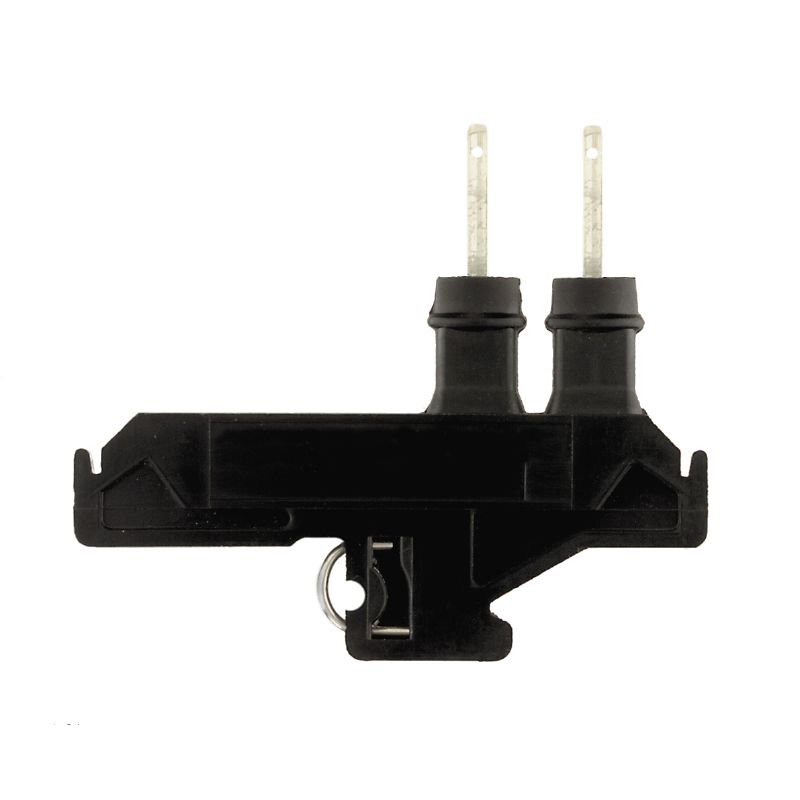

KMVT RE 2.4 EP/SW

Bloque de bornes de paso, Conexión Termipoint, negro, 0.5 mm², 12 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-0, Resina epoxy EP, 160 °C

N.º de artículo 0249400000

Propiedades

Datos generales para pedido

Versión	Bloque de bornes de paso, Conexión Termipoint, negro, 0.5 mm², 12 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-0, Resina epoxy EP, 160 °C
Código	0249400000
Tipo	KMVT RE 2.4 EP/SW
GTIN (EAN)	4008190159016
Cantidad	50 Pieza

Dimensiones y pesos

Profundidad	6 mm
Profundidad (pulgadas)	0,236 inch
Altura	70 mm
Altura (pulgadas)	2,756 inch
Anchura	6 mm
Anchura (pulgadas)	0,236 inch
Peso neto	15,92 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-60 °C
Temperatura permanete de trabajo, max.	160 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Datos del material

Material	Resina epoxy EP
Color	negro
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Versión	con conexión por terminales planos enchufables
Tapa final obligatoria	No
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	2
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 32
Función N	No
Función PE	No
Función PEN	No

Otros datos técnicos

Lados abiertos	derecha
Número de bornes iguales	1
Tipo de montaje	enclavado
Versión a prueba de explosivos	No

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión Termipoint

Conductor embornable (conexión nominal)

Dirección de conexión	arriba
Número de conexiones	2
Sección de conexión del conductor, flexible, max.	2,5 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	2,5 mm²
Sección del conductor, semirrígido, mín.	0,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Tipo de conexión	Conexión Termipoint

Dimensiones

Desplazamiento TS 35

43,5 mm

Generalidades

Carril	TS 32
Normas	Según IEC 60947-7-1

Datos nominales

Sección nominal	0,5 mm²
Tensión nominal	800 V
Tensión nominal DC	800 V
Intensidad nominal	12 A
Normas	Según IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	5,33 mΩ
Sobretensión de choque nominal	8 kV
Pérdida de potencia según la norma IEC 60947-7-x	0,19 W
Grado de polución	3

Descargas

Homologación/certificado/documento de conformidad	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36635) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_281594)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0249400000)
Documentación del usuario	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01
