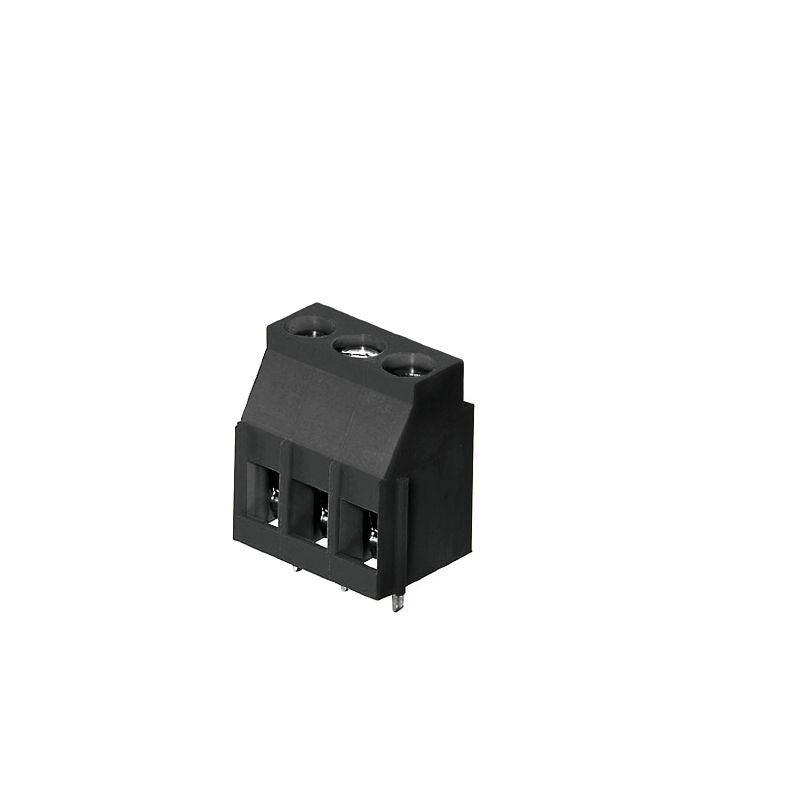

LL 5.00/03/90 3.2SN BK BX
Produktillustration
Avbildning liknande
LL 5.00/03/90 3.2SN BK BX
Produktillustration
LL 5.00/03/90 3.2SN BK BX
Produktillustration
LL 5.00/03/90 3.2SN BK BX
Dimensional drawing
LL 5.00/03/90 3.2SN BK BX
Graph
LL 5.00/03/90 3.2SN BK BX
Graph
LL 5.00/03/90 3.2SN BK BX
Graph

LL 5.00/03/90 3.2SN BK BX

Клемма печатной платы, 5.00 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик

Produkt-ID 1067540000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 12
Dopuszczenia Основные данные для заказа Wymiary i masa Экологическое соответствие изделия Системные параметры Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Märkdata enligt CSA Märkdata enligt UL 1059 Opakowanie Typprovningar Important note Klassificeringar

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Основные данные для заказа

Version
Клемма печатной платы, 5.00 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик
Order No.
1067540000
Type
LL 5.00/03/90 3.2SN BK BX
GTIN (EAN)
4032248821327
Qty.
114 items
Produktparametrar
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Wymiary i masa

Depth
11 mm
Depth (inches)
0.433 inch
Height
20.3 mm
Bygghöjd (tum)
0.799 inch
Höjd lägstbyggande
17.1 mm
Width
15.65 mm
Byggbredd (tum)
0.616 inch
Net weight
4.044 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Системные параметры

제품군
OMNIMATE Signal - series LL
와이어 결선 방식
Klämbygelanslutning
Property, clamping point
WireReady
PCB에 장착
THT lödanslutning
도체 아웃렛 방향
90°
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
Antal poler
3
Pin series quantity
1
고객 맞춤
Ja
Antal rader
1
층당 최대 인접 폴
24
솔더 핀 길이(l)
3.2 mm
Solder pin dimensions
0,75 x 0,9 mm
솔더 구멍 직경(D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0.5 Nm
Åtdragningsmoment, max.
0.6 Nm
Klämskruv
M 3
Avisoleringslängd
6 mm
L1 i mm
10 mm
L1 i tum
0.394 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,20 mΩ

Dane materiałowe

Insulating material
Wemid (PA)
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Cu-legering
Contact surface
förtennad
Coating
4-6 μm SN
Tinning type
matt
Layer structure of solder connection
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Przewody pasujące do złącza

Clamping range, min.
0.13 mm²
Clamping range, max.
6 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0.5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0.5 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2.5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Clampable conductor
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
Reference text
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32.5 A
Rated current, max. number of poles (Tu=20°C)
26 A
Rated current, min. number of poles (Tu=40°C)
27.5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Märkdata enligt CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12

Märkdata enligt UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
와이어 단면적, AWG, 최대
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Opakowanie

Packaging
skrzynia
VPE length
80 mm
VPE width
85 mm
VPE height
100 mm

Typprovningar

Test: Durability of markings
  • Test:
    ursprungsmärkning, typmärkning, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Test: Clampable cross section
  • Standard:
    IEC 60999-1 avsnitt 7 och 9.1 / 11.99, IEC 60947-1 avsnitt 8.2.4.5.1 / 03.11
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,13 mm², flexibel 0,13 mm², massiv 4 mm², flexibel 4 mm², AWG 26/1, AWG 26/19, AWG 12/1, AWG 12/19
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Pull-out test
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
