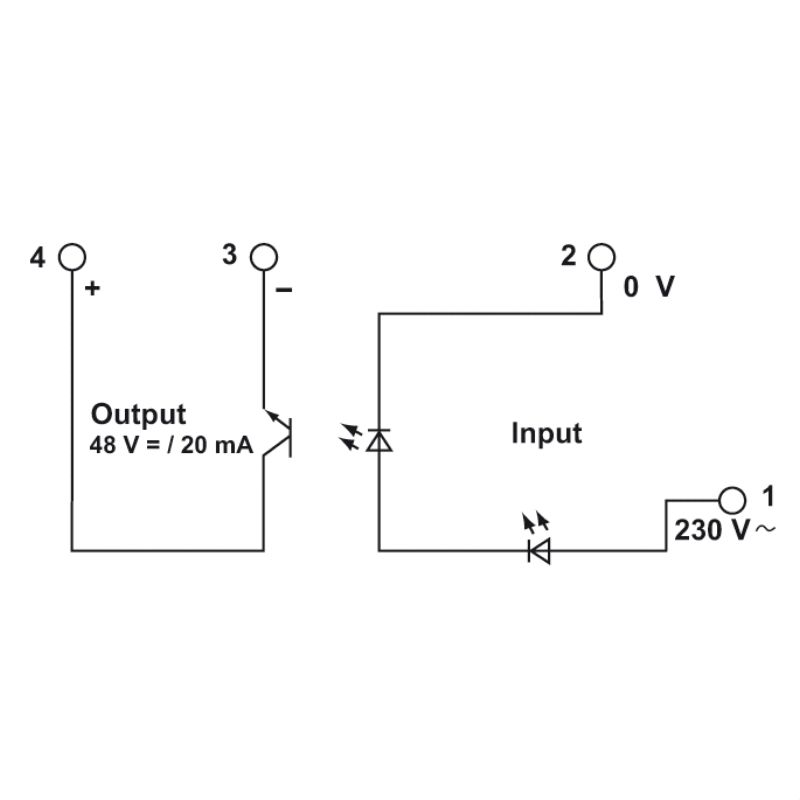

MINICOUPLER MCZO 230VAC
MCZ- SERIES, Relé de estado sólido, Tensión de mando nominal: 230 V AC +5 % / -15 % , Tensión nominal de conexión: 5...48 V DC, Intensidad permanente: 20 mA, Conexión directa
N.º de artículo
8421380000
Propiedades
| Versión | MCZ- SERIES, Relé de estado sólido, Tensión de mando nominal: 230 V AC +5 % / -15 % , Tensión nominal de conexión: 5...48 V DC, Intensidad permanente: 20 mA, Conexión directa |
| Código | 8421380000 |
| Tipo | MCZ O 230VAC |
| GTIN (EAN) | 4032248006052 |
| Cantidad | 10 Pieza |
| Profundidad | 63,2 mm |
| Profundidad (pulgadas) | 2,488 inch |
| Altura | 91 mm |
| Altura (pulgadas) | 3,583 inch |
| Anchura | 6,1 mm |
| Anchura (pulgadas) | 0,24 inch |
| Peso neto | 24 g |
| Temperatura de almacenamiento | -40 °C...60 °C |
| Temperatura de servicio | -25 °C...40 °C |
| Humedad | 40°C / 93% de humedad relativa, sin condensación |
| MTTF | 2.135 a |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| Núm. de certificación (cURus) | E141197 |
| Tensión de mando nominal | 230 V AC +5 % / -15 % |
| Corriente de mando nominal | 10 mA AC (±20 %) |
| Potencia nominal | 2,3 VA |
| Indicador de estado | LED verde |
| Conexión de protección | Rectificadores |
| Frecuencia de entrada | AC: 5 Hz factor de trabajo 1:2 |
| Tensión nominal de conexión | 5...48 V DC |
| Intensidad permanente | 0.02 A |
| Tensión de conex. AC, max. | 250 V |
| Carga de impulso, corriente límite | <150 mA / 10 ms |
| Retardo de conexión | ≤ 30 ms |
| Retardo en la desconexión | ≤ 40 ms |
| Caída de tensión con carga máxima | 1,6 V |
| Corriente de fuga | ≤ 1 mA |
| Resistente a cortocircuitos | No |
| Conexión de protección lado de carga | Diodo antiparalelo |
| Tipo de contacto | 1 Contacto normalmente abierto (Transistor) |
| frecuencia máx. de conmutación (tensión de control AC) | 5 Hz |
| Carril | TS 35 |
| Pulsador de prueba disponible | No |
| Color | beige |
| Componente de índice de inflamabilidad UL94 |
|
| Tensión nominal | 300 V |
| Grado de polución | 2 |
| Categoría de sobretensión | III |
| Distancia de fuga y aire Entrada/Salida | ≥ 5,5 mm |
| Resistencia a tensiones eléctricas, E/S | 1 kVeff / 1 s |
| Resistencia a tensiones eléctricas de carril | 4 kVeff / 1 Min. |
| Sobretensión de choque fijo | 6 kV (1,2/50 µs) |
| Tipo de protección | IP20 |
| Núm. de certificación (CSA) | 154685-1198742 |
| Núm. de certificación (cURus) | E141197 |
| Técnica de conexión de conductores | Conexión directa |
| Longitud de desaislado, conexión nominal | 8 mm |
| Sección de embornado, conexión nominal | 1,5 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 1,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Sección de conexión del conductor, rígido, min. | 0,5 mm² |
| Sección de conexión del conductor, rígido, max. | 1,5 mm² |
| Sección de conexión del conductor, rígido, mín. (AWG) | AWG 26 |
| Sección de conexión del conductor, rígido, máx. (AWG) | AWG 16 |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de conexión del conductor, flexible, max. | 1,5 mm² |
| Sección de conexión del conductor, flexible, mín. (AWG) | AWG 26 |
| Sección de conexión del conductor, flexible, máx. (AWG) | AWG 16 |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 1,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min. | 0,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max. | 1,5 mm² |
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Homologación/certificado/documento de conformidad | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35818) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55035) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8421380000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8421380000) |
| Documentación del usuario | [Device description -- Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35714) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Homologaciones |     |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E141197 |
