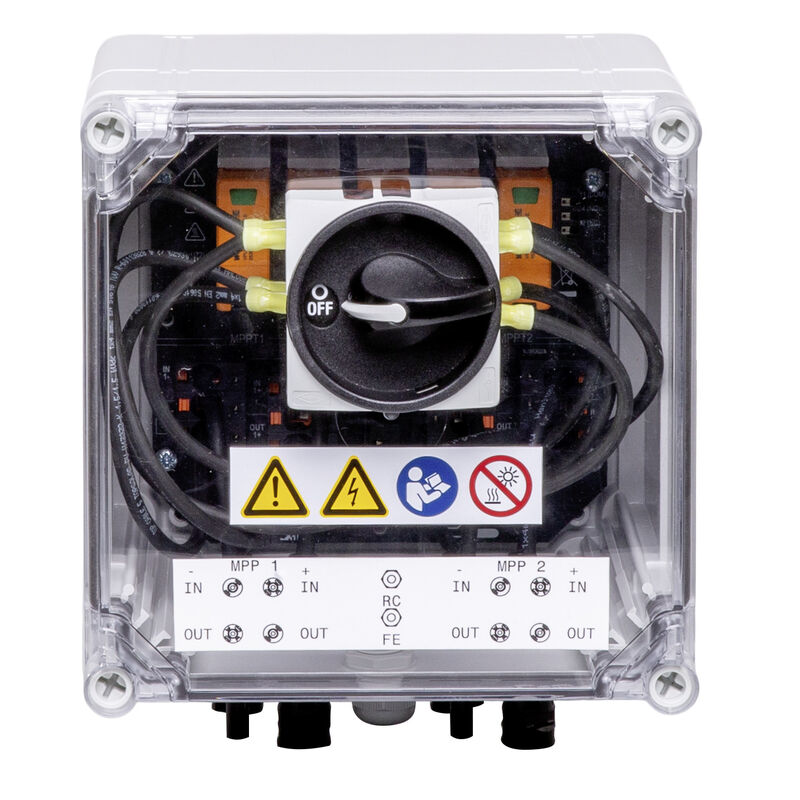

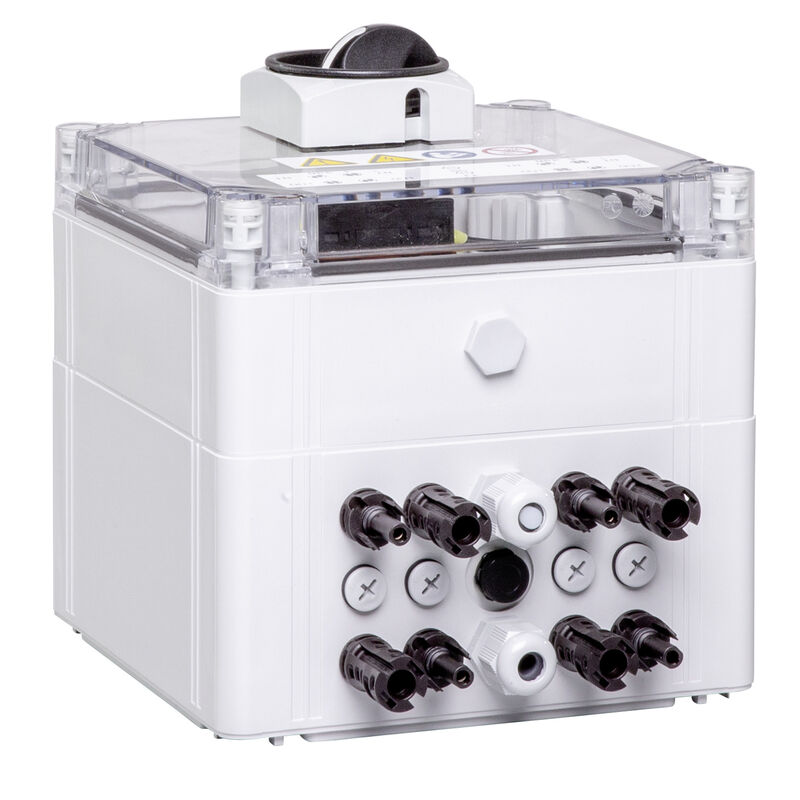

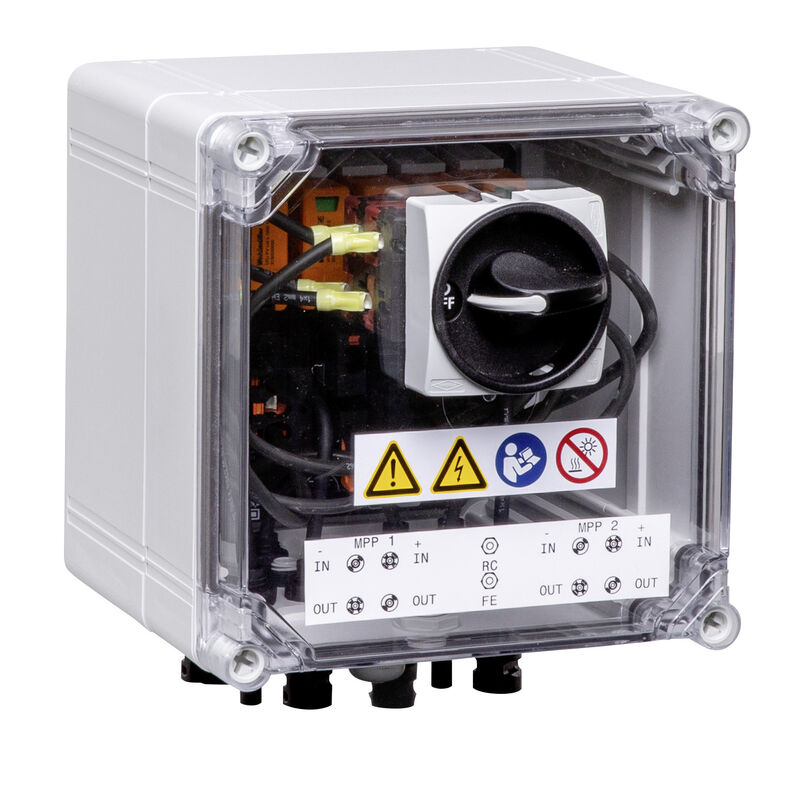

Photovoltaïque, Boîtier de combinaison, PV Next, 1100 V, 2 MPP, 1 entrée / 1 sortie par MPP, Protection surtension I / II, Interrupteur-sectionneur, MC4-Evo 2

Référence produit 3116990000
Fiche technique Téléchargements de produits
Accessoires 9 Pièces de rechange 1 Autres produits de la même gamme 63
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Inclus dans la livraison Garantie Electrical characteristics Enclosure General data Eingänge Sorties Ochrana proti přepětí na DC straně DC load break switch Classifications Textes de description

Agréments

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Verze
Photovoltaïque, Boîtier de combinaison, PV Next, 1100 V, 2 MPP, 1 entrée / 1 sortie par MPP, Protection surtension I / II, Interrupteur-sectionneur, MC4-Evo 2
Číslo objednávky
3116990000
Typ
PVN DC 1I 1O 2MPP SW SPD1R EVO 11
GTIN (EAN)
4099987237772
Qté.
1 Pièce

Dimensions et poids

Hloubka
226 mm
Hloubka (v palcích)
8,898 inch
Výška
236 mm
Hauteur (pouces)
9,291 inch
Šířka
200 mm
Largeur (pouces)
7,874 inch
Poids net
2 100 g

Températures

Okolní teplota
-40 °C…50 °C
Humidité
5...95 % (sans condensation)

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme avec exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1

Inclus dans la livraison

Zahrnutá příslušenství
  • Article:
    Pied de montage
  • Quantité:
    4

Garantie

Časový interval
5 ans

Electrical characteristics

Jmenovité DC napětí
1 100 V
Jmenovitý krátkodobý odpor proudu
  • Rated current:
    43,75 A
Jmenovitý stejnosměrný proud na připojení
  • Current per string, max.:
    35 A
Proud na maximální výkonový bod, max.
35 A

Enclosure

Izolační materiál
Polyester glass-fibre reinforced, Polycarbonate
Odolnost proti nárazu
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262
Připojení krytu
Via les pieds de montage
Typ montáže
4 Outils de vissage
Montage sur paroi
Řetězec typu připojení
Prise de raccordement MC4-Evo 2

General data

Místo instalace
Protected outdoor area (Land and Sea)
Standardy
EN 61643-31
Stupeň krytí
IP65

Eingänge

Connecteur de mise à la terre fonctionnel
  • Kabeleinführung:
    • Number of cable entries:
      1
  • Wire connection:
    • Type of connection:
      Screw connection
    • Flexible, max. H05(07) V-K:
      25 mm²
    • w. wire end ferrule, DIN 46228 pt 1, max.:
      16 mm²
Contact auxiliaire de protection contre les surtensions
  • Cable entry:
    • Number of cable entries:
      1
  • Wire connection:
    • Type of connection:
      Tension clamp connection with actuator
    • Flexible, max. H05(07) V-K:
      1,5 mm²
    • w. wire end ferrule, DIN 46228 pt 1, max.:
      1,5 mm²
Entrée CC + & -
  • Wire connection:
    • Type of connection:
      Stäubli MC4-Evo 2 connector
    • Compatible cable crossection:
      TÜV 2 Pfg1169/08.07
    • Wire cross-section, min.:
      2,5 mm²
    • Wire cross-section, max.:
      16 mm²
  • Cable entry:
    • Number of cable entries:
      2
Fuses
No
Nombre d'entrées de conduit
2
Nombre de points de puissance maximum (MPP)
2
Nombre d’entrées de ligne par MPP
1
Nombre max. d'entrées CC
per Maximum Power Point 1 input
Type de fusible
Ni fusible ni support fusible
Nombre d'entrées
1

Sorties

Nombre maximal de sorties CC
maximális teljesítménypontonként 1 kimenet
Sortie CC + & -
  • Raccordement des conducteurs:
    • Type de raccordement:
      Connecteur Stäubli MC4-Evo 2
    • Section de câble compatible:
      TÜV 2 Pfg1169/08.07
    • Section du conducteur, min.:
      2,5 mm²
    • Section du conducteur, max.:
      16 mm²

Ochrana proti přepětí na DC straně

Celkový vybíjecí proud Icelkový ( 8/20µs)
50 kA
Celkový vybíjecí proud Icelkový (10/350 µs)
12,5 kA
Maximální stejnosměrné provozní napětí DC režimu UPCV +/-, -/PE, +/PE
1 100 V
PV napětí systému, max. Ucpv
1 100 V
Spotřeba v pohotovostním režimu PC
<0,2 W
Standardy
EN 61643-31
Stupeň krytí Up (+/- , -/PE , +/PE)
≤ 3.8 kV
Stupeň krytí Up (+/-)
≤ 3.8 kV
Stupeň krytí Up (+/PE)
≤ 3.8 kV
Stupeň krytí Up (-/PE)
≤ 3.8 kV
Testovací zkušební proud Iimp (10/350 µs)
6.25 kA
Třída požadavků
Type I / II
Vybíjecí proud In (8/20 µs)
20 kA
Vybíjecí proud, max. (8/20 µs)
40 kA
Zkratový proud ISCPV
11 000 A

DC load break switch

Jmenovité impulzní výdržné napětí
8 kV
Jmenovitý zkratový proud
1,4 kA
K dispozici motorový pohon
No
Kapacita spínacího odpojovače
DC-PV1
IEC 60947-3
Počet provozních cyklů
10000
Počet vypínacích cyklů při jmenovitém proudu
300
Provedení sepnutí odpojovače
brytare i hölje
Typ napětí
DC

Classifications

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Textes de description

Texte descriptif long

Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:
1 input, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

Max. string voltage Uoc: 1100 VDC
1 class/type I + II combined arrester with signal contact
With lockable DC load break switch for safe separation of the string lines according to DIN EN IEC 60947-3
Connection of the signal contact via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm²
Connection of the functional earth via M16 cable glands (Clamping range 5-10 mmØ) Conductor cross-section: ≥ 16 mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 236x200x226.2 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1 and EN 61439-2
