S2L 3.50/32/90G 3.5SN OR BX
제품 이미지
S2L 3.50/32/90G 3.5SN OR BX
제품 이미지
S2L 3.50/32/90G 3.5SN OR BX
Dimensional drawing

S2L 3.50/32/90G 3.5SN OR BX

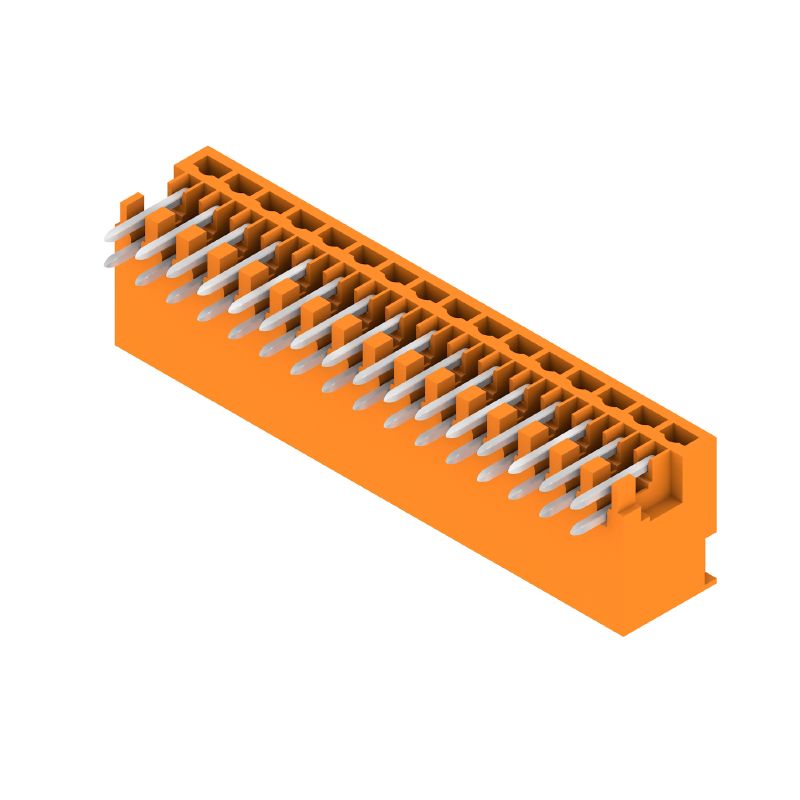

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 32, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Box

항목 번호 1727960000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 관련 제품 28
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA UL 1059에 따른 정격 데이터 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 32, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Box
N. d’ordine
1727960000
Tipo
S2L 3.50/32/90G 3.5SN OR BX
GTIN (EAN)
4032248039456
CPZ
30 items
제품 데이터
IEC: 250 V / 10 A
UL: 150 V / 10 A
패키징
박스

Dimensioni e pesi

Profondità
14,2 mm
Profondità (pollici)
0,559 inch
Posizione verticale
14 mm
Altezza (pollici)
0,551 inch
Altezza minima
10,5 mm
Larghezza
57,4 mm
폭 (인치)
2,26 inch
Peso netto
5,97 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Specifiche di sistema

Termékcsalád
OMNIMATE Signal - Serie B2L/S2L 3.50 - 2 file
Csatlakozás típusa
Collegamento al circuito stampato
Mounting onto the PCB
THT 용접 결선
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Angolo di uscita
90°
극 수
32
폴당 용접 핀 수
1
Longitud del terminal de soldadura (l)
3,5 mm
Dimensioni del codolo a saldare
d = 1.0 mm
8각형
Diametro foro di equipaggiamento (D)
1,3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
52,5 mm
L1(인치)
2,067 "
행 수
1
핀 시리즈 수량
2
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
코딩 가능
예
플러깅 힘/폴, 최대
5 N
당기는 힘 / 폴, 최대
4 N

Dati del materiale

Materiale isolante
PBT
Colori
arancione
Tabella dei colori (simile)
RAL 2000과 유사
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 가연성 등급
V-0
Materiale dei contatti
구리 합금
Superficie dei contatti
주석 도금
용접 결선의 레이어 구조
2...3 µm Ni / 5...7 µm Sn 광택
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
125 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
80 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s, 77 A

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1488444
Tensione nominale (Gruppo B / CSA)
150 V
Corrente nominale (Gruppo B / CSA)
5 A
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Intézet (UR)
UR
N° certificato (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
150 V
Tensione nominale (Gruppo C / UL 1059)
50 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Corrente nominale (Gruppo C / UL 1059)
10 A
Riferimento ai valori di omologazione
사양은 최대값, 상세정보 - 승인서 참조

Imballaggio

Imballaggio
Box
Lunghezza VPE
352 mm
Larghezza VPE
136 mm
Altezza VPE
25 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 줄 간격: 구멍 레이아웃 참조
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.3+0.1 mm
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
