SAIL-M12GM8W-3-8.2U
SAIL-M12GM8W-3-8.2U
Dessin coté
Male, straight
SAIL-M12GM8W-3-8.2U
Dessin coté
Angled socket
SAIL-M12GM8W-3-8.2U
Schéma des pôles
Male
SAIL-M12GM8W-3-8.2U
Schéma des pôles
Socket
SAIL-M12GM8W-3-8.2U
Schéma
Schaltbild

SAIL-M12GM8W-3-8.2U

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1790719200000)/

Альтернативный продукт: 9457981000

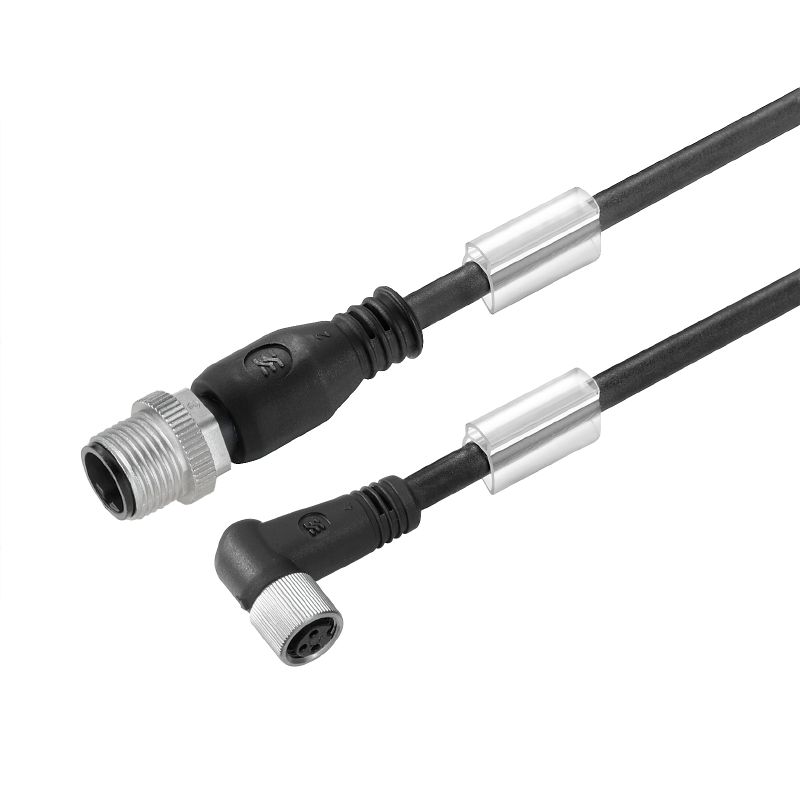

Câble capteurs/actionneurs, Câble de raccordement, M12 / M8, Nombre de pôles : 3, 8.2 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 9457980820
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 39
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Mâle gauche Mâle droite Illustrations du produit Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Версия
Câble capteurs/actionneurs, Câble de raccordement, M12 / M8, Nombre de pôles : 3, 8.2 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Order No.
9457980820
Тип
SAIL-M12GM8W-3-8.2U
GTIN (EAN)
4050118627640
Qté.
1 Pièce
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1790719200000)/
Альтернативный продукт
[9457981000](~/p/9457981000)

Dimensions et poids

Diamètre
3,6 mm
Poids net
480 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

A következő kábeltartókhoz:
Oui
Campo delle temperature, posa mobile
-25...60 °C
Csavarási ellenállás
180 °/m
Gyorsulás
5 m/s²
Hajlítási ciklusok
5 Mio
Hajlítási ciklusok csavart
> 5 Mio.
Hajlítási sugár, min., mozgó
10 x diamètre du câble
Hajlítási sugár, min., álló
5 x diamètre du câble
Halogén
Non
Hegesztési szikrákkal szembeni ellenállás
Non
Hegesztésnek ellenálló
Non
Hidrolízis és mikróba-ellenálló
Oui
Integrált elvezető vezeték
Non
Keresztkötéses irradiáció
Non
Konfigurálható kábelhossz
Non
Köpeny anyaga
PUR
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
Liczba biegunów
3
Longitud de cable
8,2 m
Lángterjedéssel szembeni ellenállás
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
Olajokkal szembeni ellenállás
Oui
Sebesség
3,33 m/s
Sheathing colour
noir (similaire à RAL 9005)
Szigetelés
PP
Színkód gyűrű
brun
bleu
noir
Temperature range, stationary
-50...80 °C
árnyékolt
Non
Ér, az UL AWM stílusnak megfelelően
10493 (80 °C / 300 V)
Érkeresztmetszet
0,25 mm²
Наружный диаметр
3.6 mm + 0.15 mm
비틀림 길이
1 m

Caractéristiques techniques générales

Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP69
IP65
IP66
Filetage du raccordement
M12 / M8
LED
Non
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Zinc injecté sous pression
Laiton, nickelé
Plage de températures du coffret
-25...+85 °C
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
60 V
Version
mâle, droit - douille enfichable, 90°

Propriétés électriques

Номинальное напряжение
60 V
Сопротивление изоляции
108 Ω

Mâle gauche

Prise de raccordement à gauche
M12, Codage A, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
M8, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé

Illustrations du produit

Titre d'illustration #96 08
L'outil idéal : Screwty ® avec fonction de serrage
Légende 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
