SAIL-M12WM12W-K-1.5P
SAIL-M12WM12W-K-1.5P

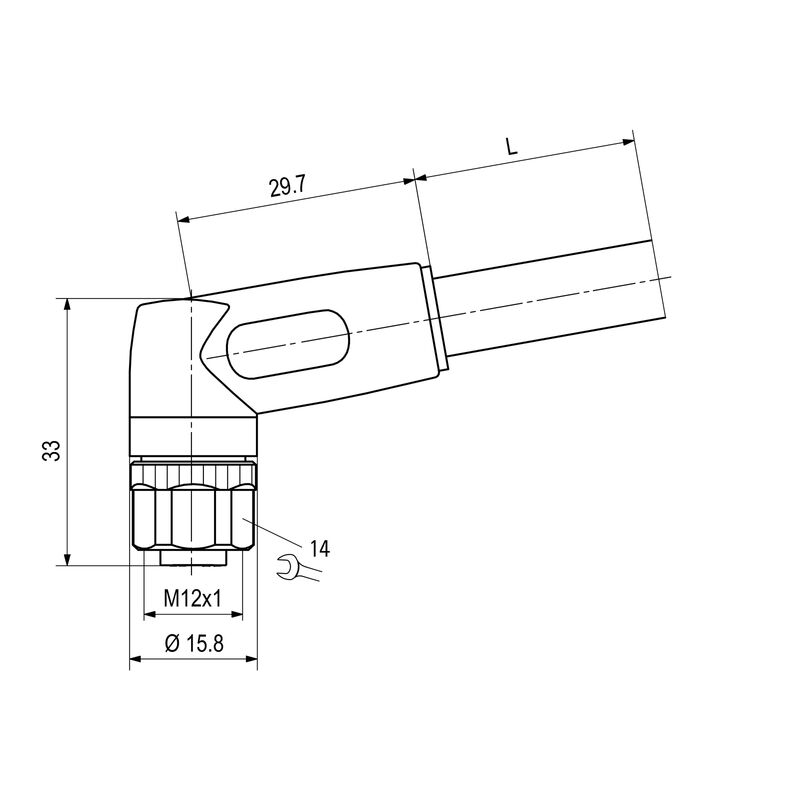

Méretrajz
SAIL-M12WM12W-K-1.5P

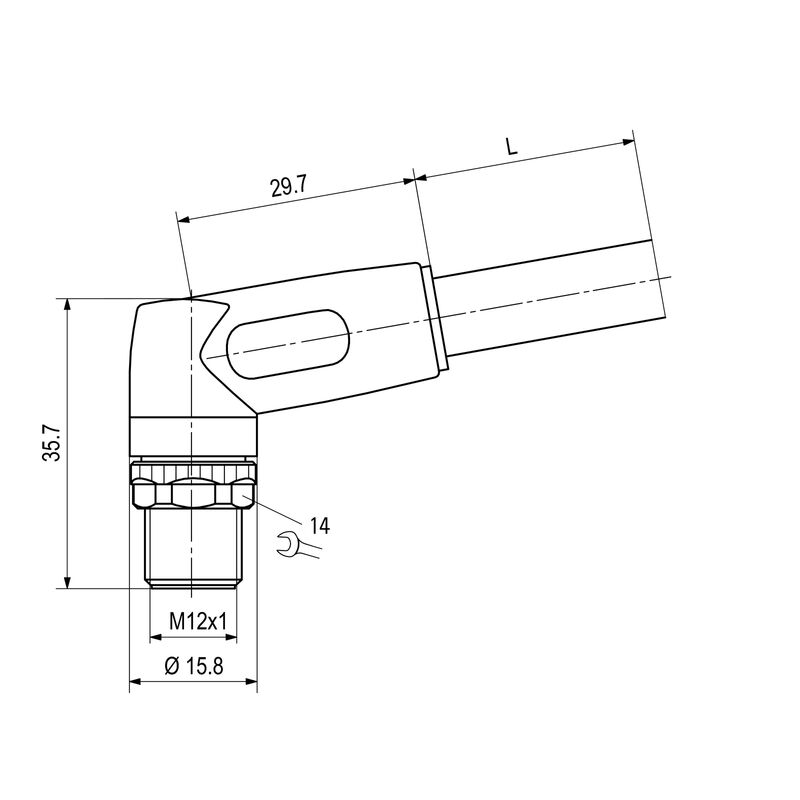

Méretrajz
SAIL-M12WM12W-K-1.5P

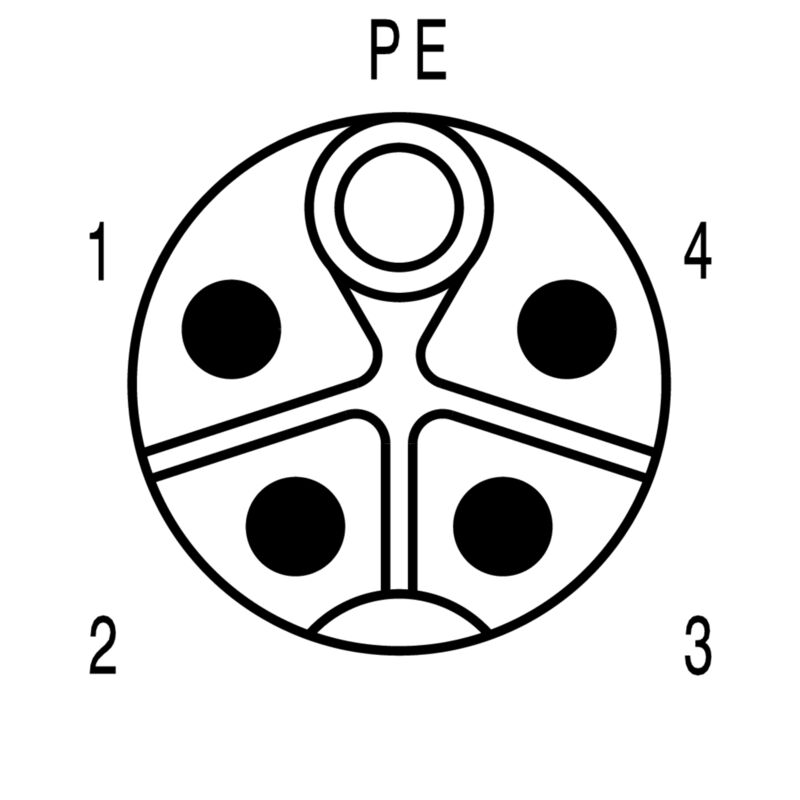

Póluskiosztás
Plug
SAIL-M12WM12W-K-1.5P

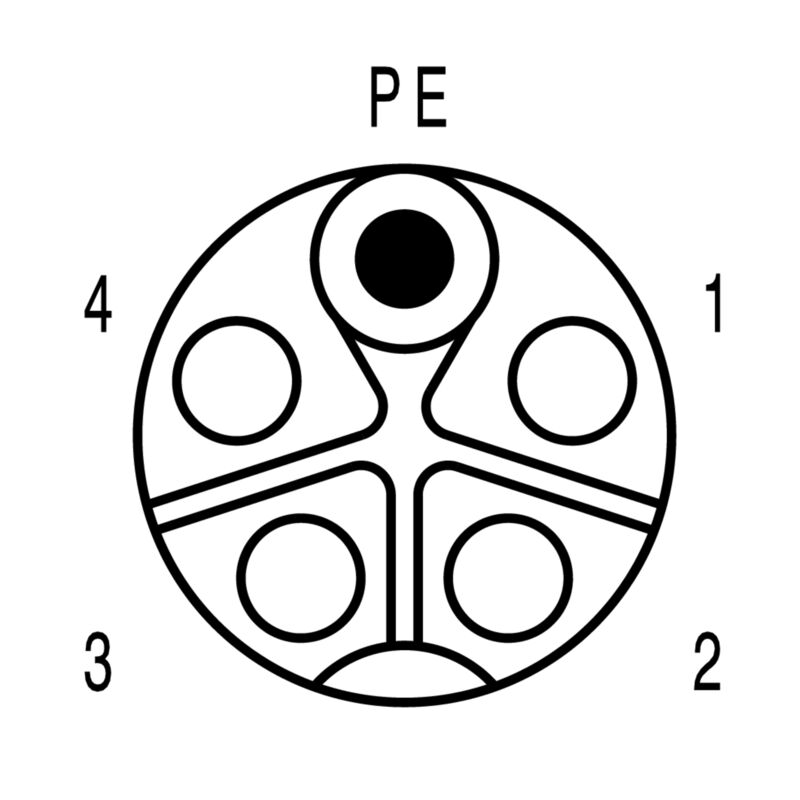

Póluskiosztás
Socket
SAIL-M12WM12W-K-1.5P

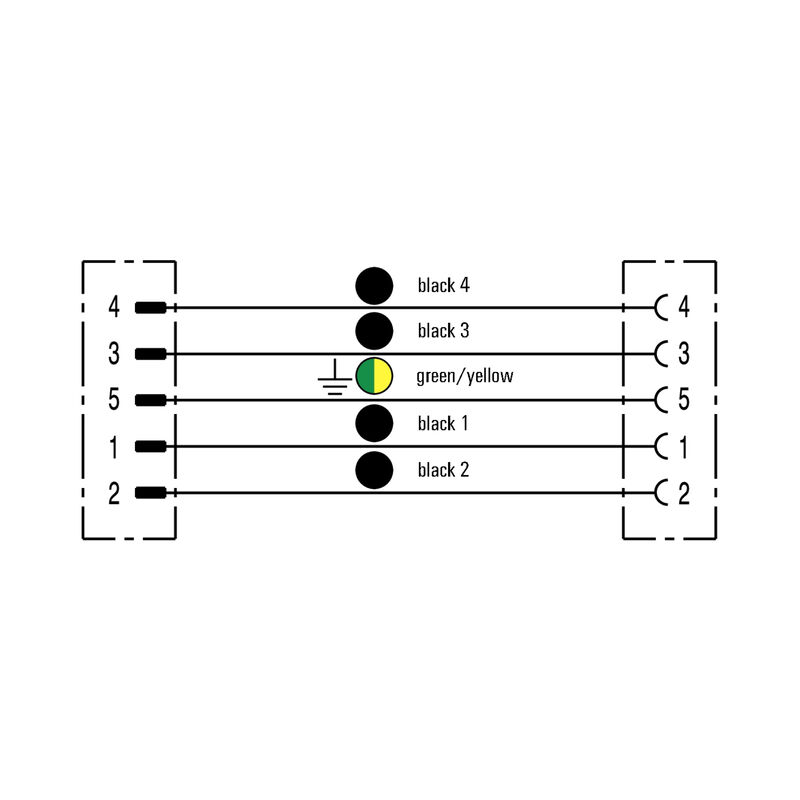

Kapcsolási rajz
SAIL-M12WM12W-K-1.5P
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-K-1.5P

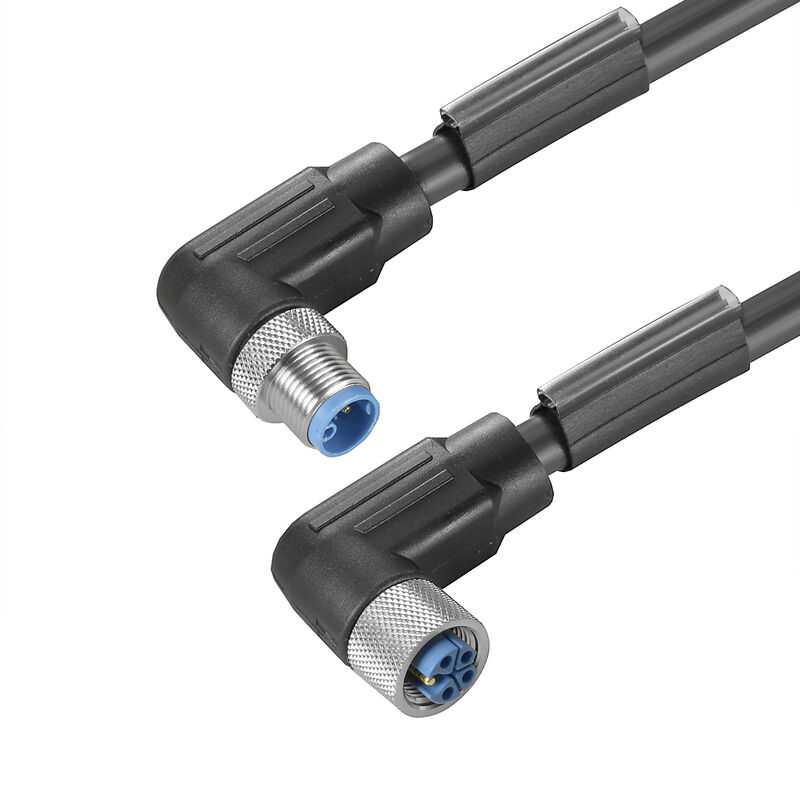

Tápkábelek, Csatlakozóvezeték, M12 / M12, Pólusok száma : 5 (4 + PE), 1.5 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 2455290150
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E257571

Általános rendelési adatok

Változat
Tápkábelek, Csatlakozóvezeték, M12 / M12, Pólusok száma : 5 (4 + PE), 1.5 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
2455290150
Típus
SAIL-M12WM12W-K-1.5P
GTIN (EAN)
4050118470406
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
100 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Kábel műszaki adatai

PP
Cable length
1,5 m
Fonction PE
Igen
Gyorsulás
5 m/s²
Hajlítási ciklusok
10 millió
Hajlítási sugár, min., mozgó
7,5 x kábelátmérő
Hajlítási sugár, min., álló
4 x kábelátmérő
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Idoneità all'installazione con catene portacavi
Igen
Keresztkötéses irradiáció
Nem
Konfigurálható kábelhossz
Nem
Köpeny anyaga
PUR
Külső bevonat az UL AWM stílusnak megfelelően
20939 (80 °C / 600 V)
Outside diameter
8 mm ± 0.2 mm
Pólusok száma
5 (4 + PE)
Sebesség
5 m/s
Sheathing colour
fekete
Shielded
Nem
Színkód gyűrű
Zöld / sárga
black (1)
black (2)
black (3)
black (4)
Temperature range, moving
-30...80 °C
Temperature range, stationary
-40...80 °C
Галогены
Nem
코어 단면적
1,5 mm²

Általános műszaki adatok

Csatlakozási menet
M12 / M12
Dugaszolási ciklusok
≤ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kódolás
K-coded
LED
Nem
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Névleges feszültség
600 V
Névleges áram
12 A
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
csap, 90° - aljzat 90°
Védelmi osztály
IP65
IP67
becsavart állapotban
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
600 V
Szigetelési ellenállás
108 Ω

Általános szabványok

Conector norma
IEC 61076-2-111
N.º de certificado (cULus)
E257571

Szabványok

Conector norma
IEC 61076-2-111

Dugó, bal

Csatlakozó, bal
M12, K kódolású, IP67, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M12, K kódolású, IP67, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
