继电器TOZ 24VDC EMPTY
产品图片
插图类似
继电器TOZ 24VDC EMPTY

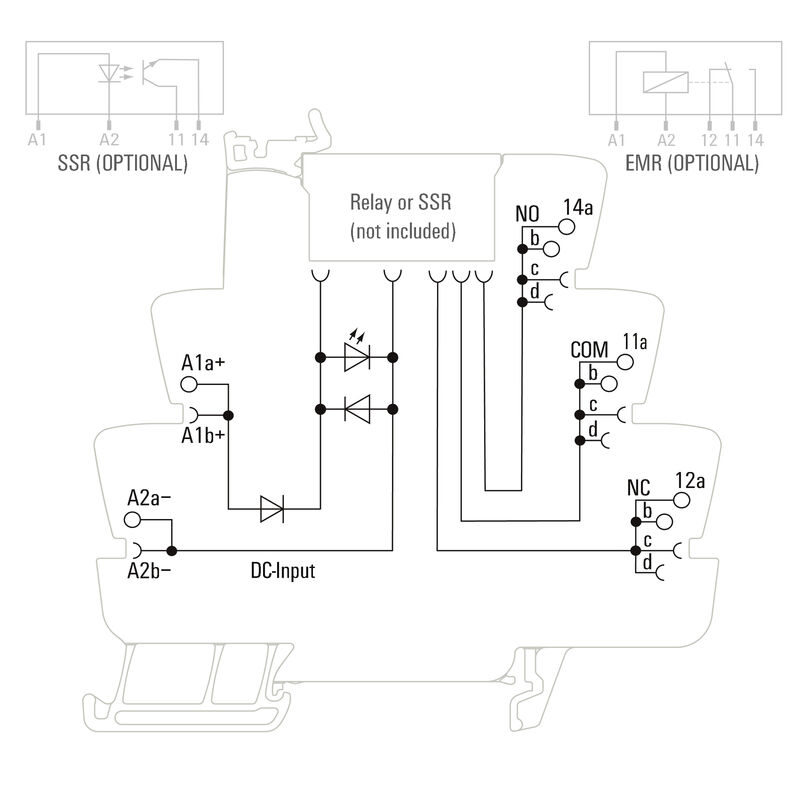

接线图
继电器TOZ 24VDC EMPTY
Dimensional drawing
继电器TOZ 24VDC EMPTY
Miscellaneous
类型编码

继电器TOZ 24VDC EMPTY

TERMSERIES, 继电器底座, 额定控制电压: 24 V DC ±20 % , 额定开关电压: 230 V AC, 持续电流: 16 A, 弹片联接

商品编号 1127740000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 25 是…的配合件 4 单个零件 4 相关商品 1
审批 通用订货数据 尺寸和重量 温度 环保产品合规 额定数据UL 控制侧 负载侧 基本信息 绝缘设计 详细标准及认证情况 联接参数 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E223759

通用订货数据

版本
TERMSERIES, 继电器底座, 额定控制电压: 24 V DC ±20 % , 额定开关电压: 230 V AC, 持续电流: 16 A, 弹片联接
订货号
1127740000
类型
TOZ 24VDC EMPTY
GTIN (EAN)
4032248909421
数量
10 PC

尺寸和重量

深
87.8 mm
深度 (英寸)
3.457 inch
高度
90.5 mm
高度 (英寸)
3.563 inch
宽度
12.8 mm
宽度 (英寸)
0.504 inch
净重
43.3 g

温度

存储温度
-40 °C...85 °C
环境温度
-40 °C…60 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

额定数据UL

最大环境温度 (工作时)
60 °C
接线面积 AWG，最小值
AWG 26
接线面积 AWG，最大值
AWG 14
导线类型
铜制硬导线
铜制软导线
污染等级
2
Сертификат № (cURus)
E223759

控制侧

额定控制电压
24 V DC ±20 %
状态显示
绿色 LED
保护电路
飞轮二极管
反极性保护
替换继电器的线圈电压有别于额定控制电压
无
替换继电器的线圈电压
24 V DC

负载侧

额定开关电压
230 V AC
持续电流
16 A
触点类型
1 转换触点

基本信息

安装导轨已装备
TS 35
颜色编码
黑色
UL94阻燃等级组件
  • 组件:
    外壳
  • UL94阻燃等级:
    V-0
  • 组件:
    固定夹
  • UL94阻燃等级:
    V-0

绝缘设计

额定电压
300 V
污染等级
2
过压等级
III
安装导轨的介电强度
4 kVeff / 1 分钟
抗冲击耐压
6 kV (1.2/50 µs)
防护等级
IP20

详细标准及认证情况

cURus 证书号
E223759

联接参数

导线连接方式
弹片联接
额定连接下的裸线长度
8 mm
额定连接下的压接范围
1.5 mm²
压接范围，最小
0.14 mm²
压接范围，最大
2.5 mm²
导线最小压接面积 AWG
AWG 26
导线最大压接面积 AWG
AWG 14
单股导线的最小压接面积
0.14 mm²
单股导线最大截面
2.5 mm²
单股导线的最小压接面积 (AWG)
AWG 26
单股导线的最大压接面积 (AWG)
AWG 14
最小多股导线接线截面积
0.14 mm²
最大压接面积 软导线
2.5 mm²
多股软导线的最小压接面积(AWG)
AWG 26
多股软导线的最大压接面积(AWG)
AWG 14
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
1.5 mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)
0.14 mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)
1.5 mm²
双线管状端头 最小导线横截面
0.5 mm²
双线管状端头 最大导线横截面
1 mm²
螺丝刀口尺寸
0.6 x 3.5 mm
间距 P（单位：mm）
5 mm

分类

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
